Messung von Pulssignalen mit hohen Spitzenwerten mithilfe von Rogowski-Spulen

In der Elektrotechnik kommt es auf die präzise Messung von Impulssignalen mit hohen Spitzenwerten an. Eines der effektivsten Werkzeuge für diese Aufgabe ist die Rogowski-Spule. Dieser Artikel befasst sich mit den Feinheiten der Messung von Pulssignalen mithilfe von Rogowski-Spulen und untersucht ihre Vorteile, Anwendungen und die Wissenschaft hinter ihrer Funktionalität.

Rogowski-Spulen verstehen

Rogowski-Spulen sind Spezialgeräte zur Messung von Wechselstrom (AC) und Impulssignalen. Diese nach dem deutschen Physiker Walter Rogowski benannten Spulen sollen hochfrequente Signale und hohe Spitzenwerte mit bemerkenswerter Genauigkeit erfassen.

Design und Struktur

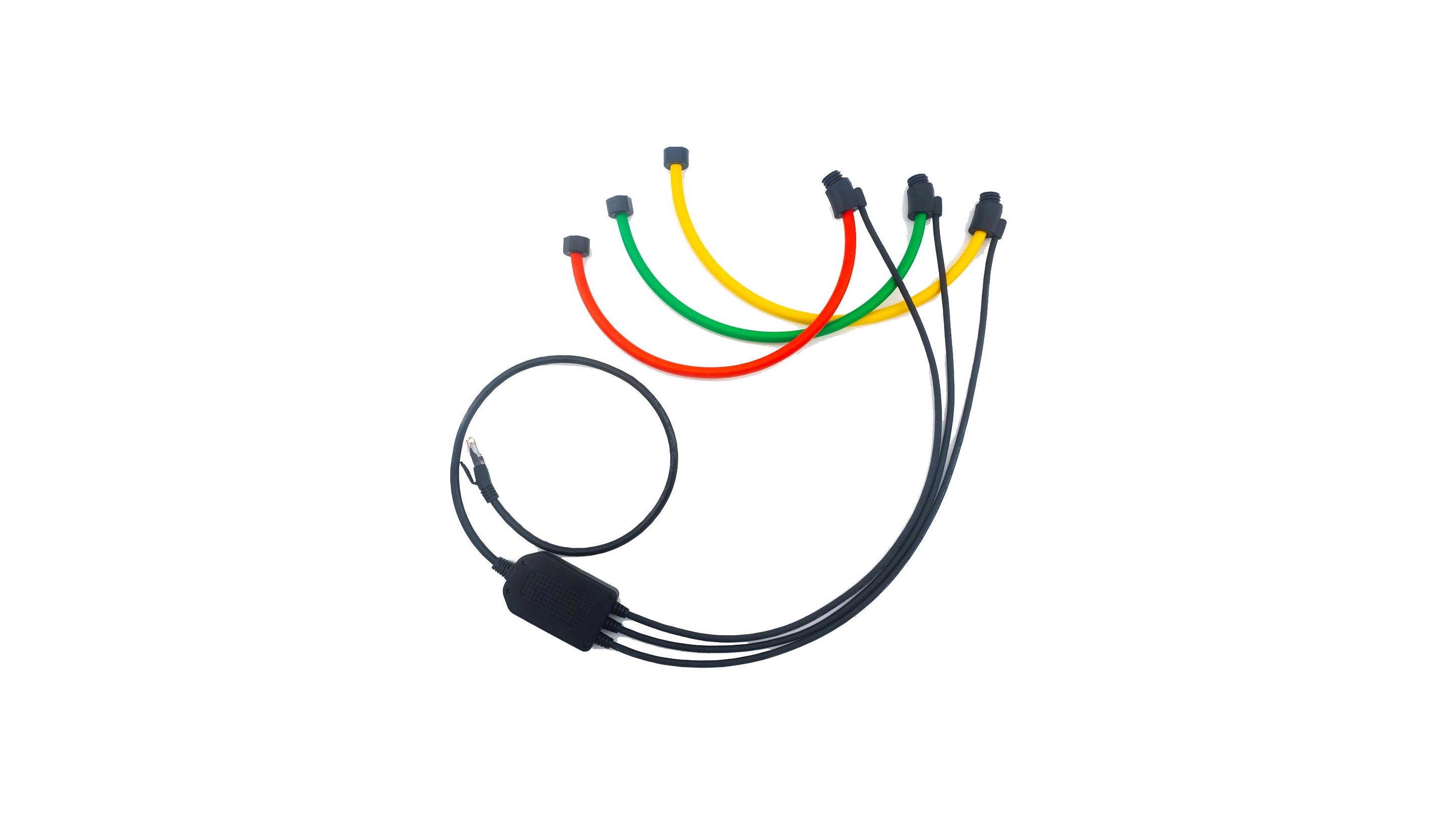

Die Rogowski-Spule besteht aus einer spiralförmigen Drahtwicklung, die normalerweise auf einen nichtmagnetischen Kern gewickelt ist. Durch dieses Design ist die Spule flexibel und an verschiedene Formen und Größen von Leitern anpassbar. Das Hauptmerkmal einer Rogowski-Spule ist ihr Luftkern, der die Sättigungsprobleme beseitigt, die üblicherweise bei Eisenkerntransformatoren auftreten.

Funktionsprinzip

Das Funktionsprinzip einer Rogowski-Spule basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn ein stromdurchflossener Leiter durch die Spule fließt, induziert er eine Spannung, die proportional zur Änderungsrate des Stroms ist. Diese induzierte Spannung wird dann integriert, um eine Messung der Stromwellenform zu ermöglichen, wodurch Rogowski-Spulen ideal für die Erfassung von Impulssignalen mit hohen Spitzenwerten sind.

Vorteile der Verwendung von Rogowski-Spulen

Rogowski-Spulen bieten mehrere Vorteile gegenüber herkömmlichen Stromwandlern und anderen Messgeräten. Diese Vorteile machen sie zur bevorzugten Wahl für viele Anwendungen in der Elektrotechnik und in Energiesystemen.

Hohe Genauigkeit und Linearität

Einer der Hauptvorteile von Rogowski-Spulen ist ihre hohe Genauigkeit und Linearität. Im Gegensatz zu herkömmlichen Stromwandlern kommt es bei Rogowski-Spulen nicht zu einer Kernsättigung, sodass genaue Messungen auch bei hohen Spitzenwerten gewährleistet sind. Dadurch eignen sie sich ideal für Anwendungen, bei denen es auf Präzision ankommt.

Großer Frequenzbereich

Rogowski-Spulen können einen weiten Frequenzbereich messen, von niederfrequenten Wechselstromsignalen bis hin zu hochfrequenten Impulssignalen. Aufgrund ihrer Vielseitigkeit eignen sie sich für verschiedene Anwendungen, einschließlich der Überwachung der Stromqualität, der Transientenanalyse und der Fehlererkennung in Energiesystemen.

Nicht-intrusive Messung

Ein weiterer wesentlicher Vorteil von Rogowski-Spulen ist ihre nicht-intrusive Natur. Sie können problemlos um Leiter herum installiert werden, ohne dass ein physischer Kontakt oder eine Trennung erforderlich ist. Diese Funktion ist besonders in Situationen von Vorteil, in denen eine Unterbrechung des Stromkreises nicht möglich oder wünschenswert ist.

Anwendungen von Rogowski-Spulen

Rogowski-Spulen finden in einer Vielzahl von Bereichen Anwendung, von der industriellen Automatisierung bis zum Schutz von Energiesystemen. Ihre Fähigkeit, hohe Spitzenwerte zu messen und transiente Ereignisse zu erfassen, macht sie in vielen Szenarien unverzichtbar.

Überwachung der Stromqualität

In der Netzqualitätsüberwachung werden Rogowski-Spulen zur Erkennung und Analyse von Störungen in elektrischen Systemen eingesetzt. Sie können transiente Ereignisse, harmonische Verzerrungen und andere Anomalien erfassen, die sich auf die Leistung und Zuverlässigkeit von Energiesystemen auswirken können.

Transientenanalyse

Rogowski-Spulen werden auch in der Transientenanalyse eingesetzt, wo sie dabei helfen, kurzzeitige Ereignisse wie Blitzeinschläge, Schalttransienten und Fehlerbedingungen zu identifizieren und zu charakterisieren. Aufgrund ihres Hochfrequenzverhaltens und ihrer Genauigkeit eignen sie sich ideal für die Erfassung dieser sich schnell ändernden Signale.

Schutz und Kontrolle

In Schutz- und Steuerungsanwendungen werden Rogowski-Spulen zur Überwachung des Stromniveaus und zur Erkennung von Fehlern in Energiesystemen eingesetzt. Ihre Fähigkeit, hohe Spitzenwerte zu messen, stellt sicher, dass Schutzrelais und Steuerungssysteme schnell und genau auf abnormale Bedingungen reagieren können, wodurch die Gesamtsicherheit und Zuverlässigkeit des Stromnetzes erhöht wird.

Abschluss

Rogowski-Spulen sind unschätzbare Werkzeuge zur Messung von Impulssignalen mit hohen Spitzenwerten. Ihr einzigartiges Design, ihre hohe Genauigkeit, ihr großer Frequenzbereich und ihre nicht-intrusive Natur machen sie zur bevorzugten Wahl für viele Anwendungen in der Elektrotechnik. Ob Netzqualitätsüberwachung, Transientenanalyse oder Schutz und Steuerung – Rogowski-Spulen liefern zuverlässige und präzise Messungen und gewährleisten so die optimale Leistung und Sicherheit elektrischer Systeme.
