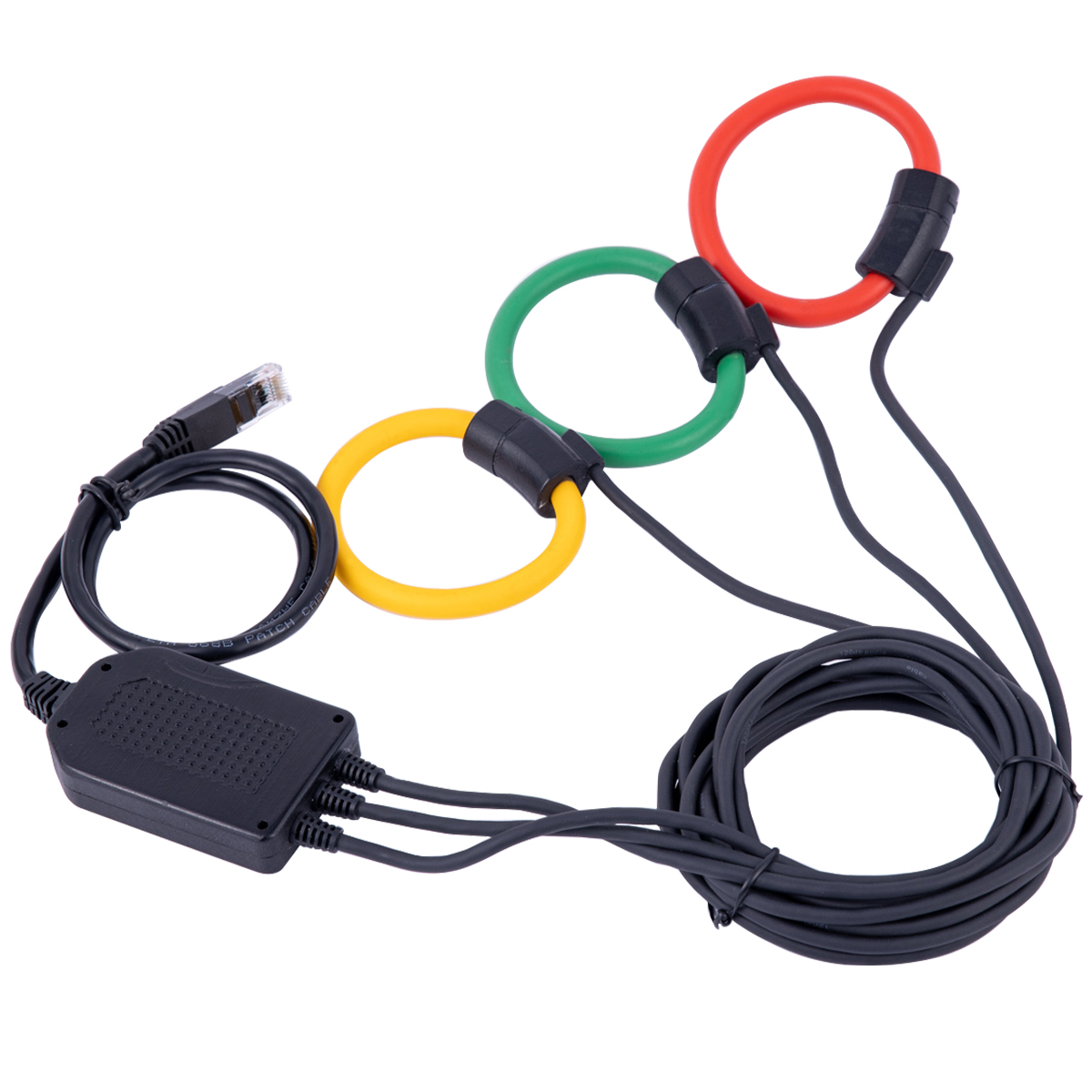

Dreiphasige flexible Rogowski-Spule mit geteiltem Kern

Die Spule verfügt über ein ausgezeichnetes Einschwingverhalten, keine Hysterese und keine magnetischen und Sättigungsphänomene, einen großen Messbereich, hohe Präzision und einen großen Frequenzgangbereich.

Verfügbarkeitsstatus:



erkundigen

Modell:
TRKLS-R
Produktmarke:
TR

Produktbeschreibung

Produktübersicht

Die Spule verfügt über ein ausgezeichnetes Einschwingverhalten, keine Hysterese und keine magnetischen und Sättigungsphänomene, einen großen Messbereich, hohe Präzision und einen großen Frequenzgangbereich. Die Split-Core-Struktur, die flexible Steppdecke und das Skelett aus Silikonkautschuk können zur Messung des Stroms von Leitern mit großer Größe oder unregelmäßiger Form verwendet werden. Die Spule benötigt sehr wenig Bauraum, ist leicht, einfach und bequem zu installieren und erfordert keine Beschädigung des Leiters. Es wird häufig bei der Messung großer Ströme eingesetzt, bei denen der herkömmliche CT-Messstrom nicht normal verwendet werden kann.

Produktmerkmale

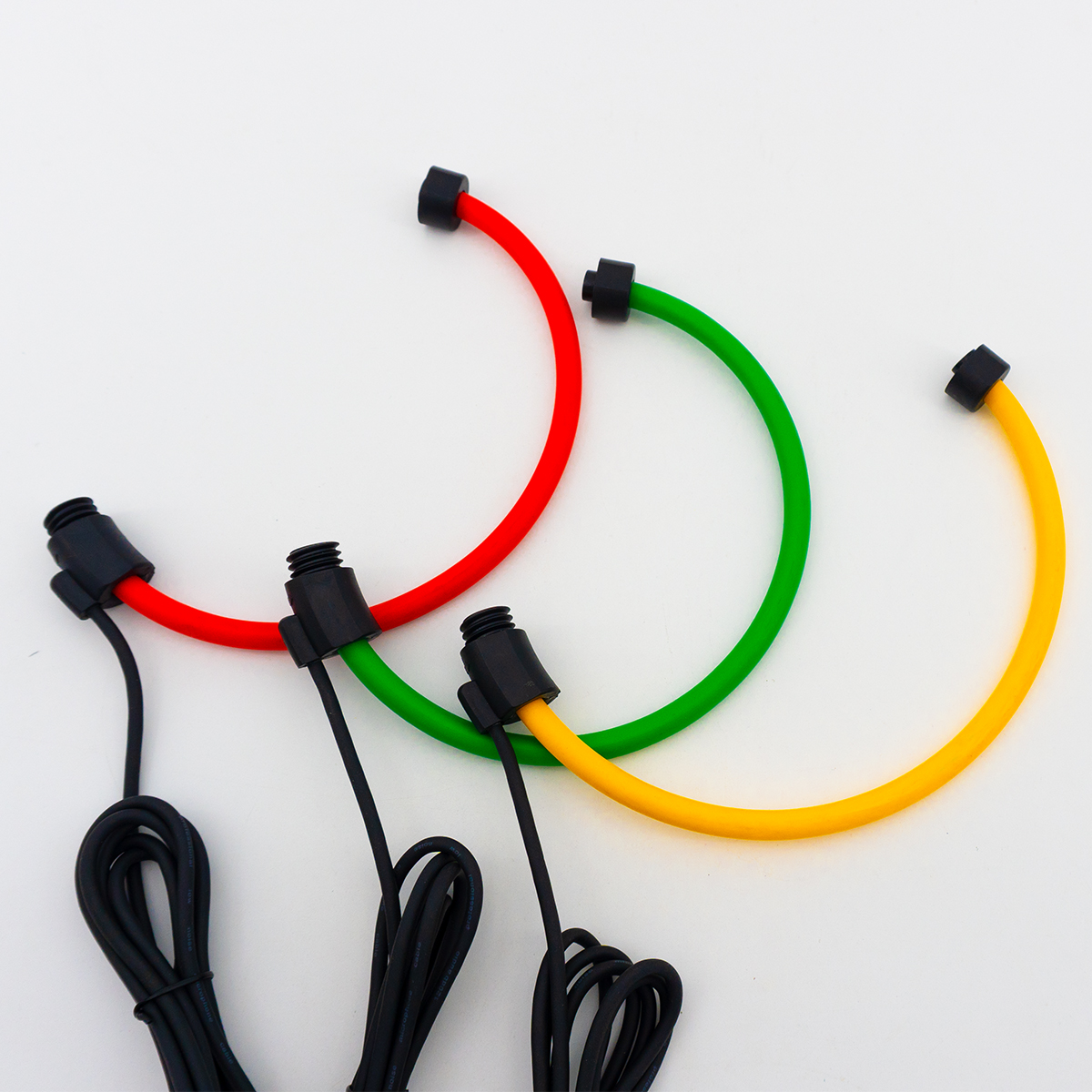

* Split-Core-Struktur, einfach vor Ort zu installieren und einfach zu bedienen. Schnelle und einfache Installation oder Entfernung ohne Abtrennen des zu prüfenden Primärkabels, effektiv für eine sichere und einfache Stromprüfung.

* Flexibles Strukturdesign, kann den Strom unregelmäßiger Primärleiter erkennen.

* Niedrige Ausgangsspannung, hohe Linearität, großer Frequenzbereich, keine Sättigung (ohne Integrator).

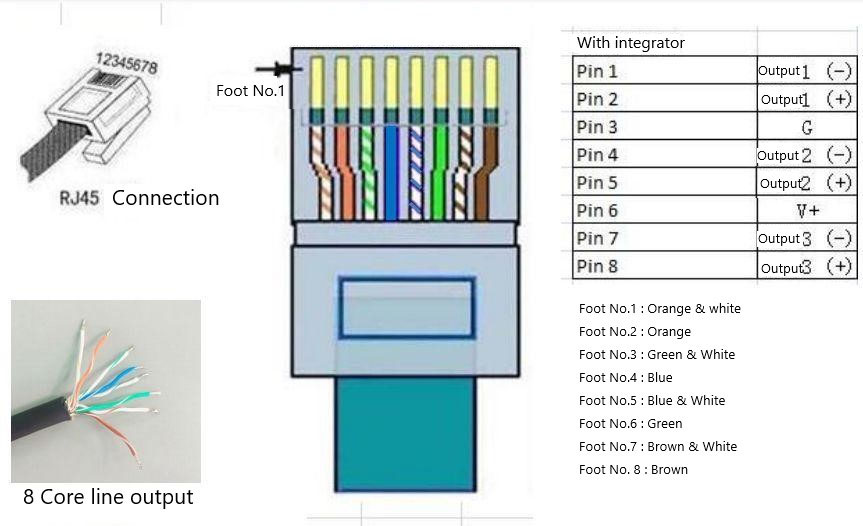

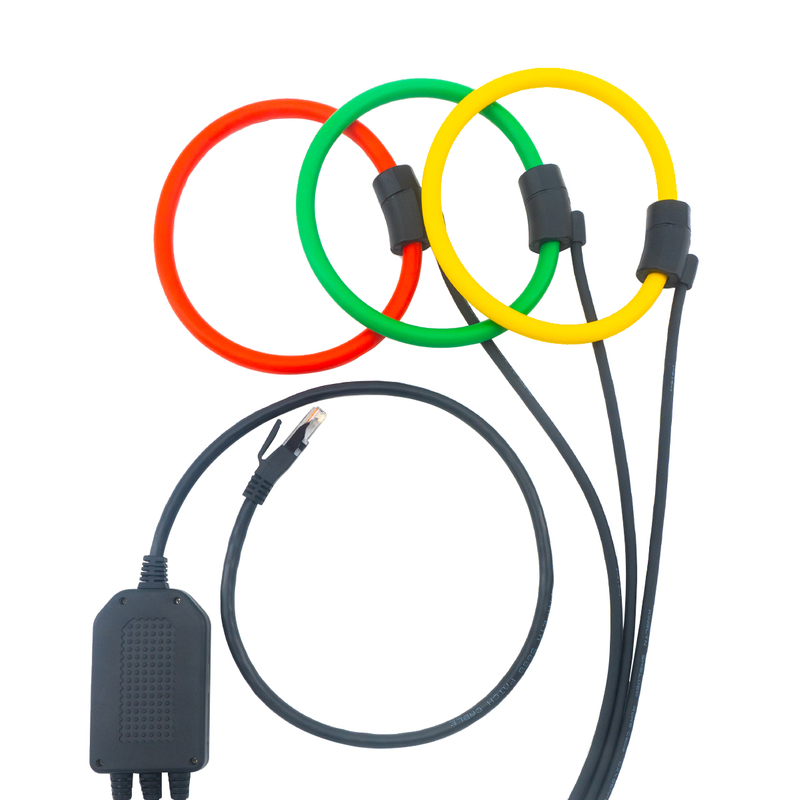

* Der sekundäre Ausgang verwendet ein RJ45-Kristall-Terminal-Netzwerkkabel und die Länge kann je nach Kundenwunsch angepasst werden.

Produktanwendung

Messung von Hochstrom-Wechselstromsignalen (z. B. Kurzschlussstrom); Messung von Impulssignalen mit hohen Spitzenwerten (z. B. Blitzstrom); Analyse harmonischer Stromsignale; Strommessung von elektrischen Schweißgeräten (z. B. Widerstandsschweißen); Messung unregelmäßiger Leiterströme (z. B. Schienenstrommessung); Instrumentenmessung, Stromzangentransformatoren (z. B. Messleiter mit unregelmäßigen Abmessungen).

Produktparameter

Elektrische Parameter	Primärer Messbereich	10A-10kA	Betriebsspannungspegel	0,4/0,66/0,72 kV
	Sekundäre Ausgangsspannung	0-3V	Genauigkeitsklasse	1 % (mit Integrator)
	Linearer Bereich	5 %–120 %	Antwortbandbreite	1Hz-1MHz
	Integrator-Stromversorgung	+5 V DC bei Einzelversorgung	Isolationswiderstand	≥1000 MΩ/500 V DC
	Belastbarkeit des Integrators	＞ 10kΩ	Sekundärdraht	RJ45-Modularsteckerausgang
Mechanische Parameter	Schalenmaterial	PC, schwer entflammbar/94-V0	Installationsmethode	Standardschienentyp 35 mm
Mechanische Parameter	Spulenkörper und Messgeräteabdeckung	Silikonkautschuk	Schutzklasse	IP65
Betriebsumgebung	Umgebungstemperatur	-45℃-+85℃	Höhe	≤4000 m
Betriebsumgebung	Relative Luftfeuchtigkeit	≤ 90 % relative Luftfeuchtigkeit bei 25 °C	Andere	Bei der Arbeit wurde kein korrosives Gas verwendet

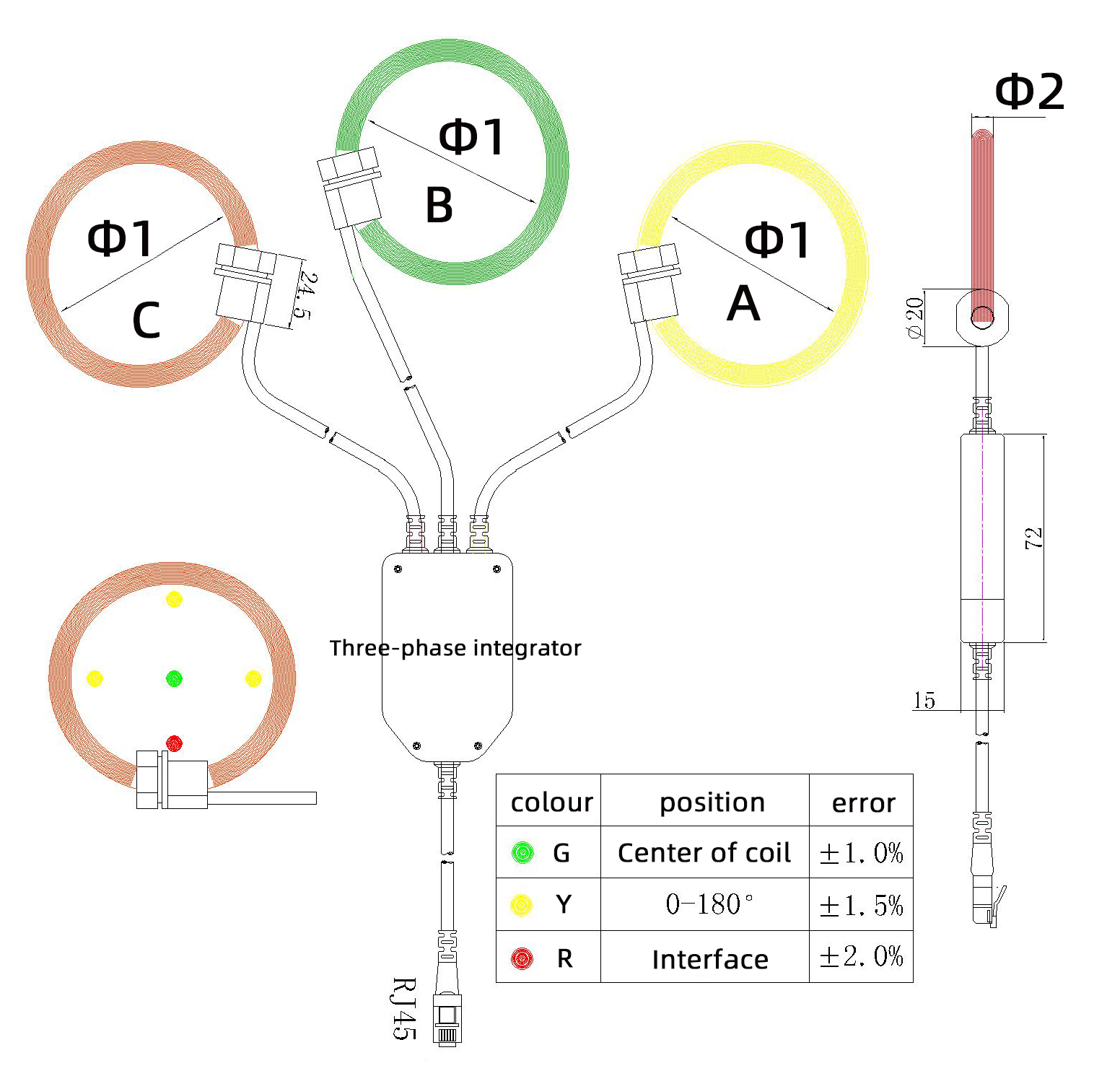

Typischer Wert und Dimension

Produktmodell-Nr.	Bewerteter Input	Nennleistung	Präzisionsklasse	Abmessungen (mm)
				Φ1	Φ2
TRKLS-50R	400A	333 mV (mit Integrator)	0.5 1	50	10
TRKLS-80R	800A			80	10
TRKLS-150R	1200A			150	10
