Messung von Pulssignalen mit Rogowski-Spulen

In der Elektrotechnik kommt es auf die präzise Messung von Impulssignalen mit hohen Spitzenwerten an. Eines der effektivsten Werkzeuge für diese Aufgabe ist die Rogowski-Spule. Dieser Artikel befasst sich mit den Feinheiten der Messung von Pulssignalen mithilfe von Rogowski-Spulen und untersucht ihre Vorteile, Anwendungen und die Wissenschaft hinter ihrer Funktionalität.

Rogowski-Spulen verstehen

Rogowski-Spulen sind Spezialgeräte zur Messung von Wechselstrom (AC) und Impulssignalen. Diese nach dem deutschen Physiker Walter Rogowski benannten Spulen sollen hochfrequente Signale und hohe Spitzenwerte mit bemerkenswerter Genauigkeit erfassen.

Design und Struktur

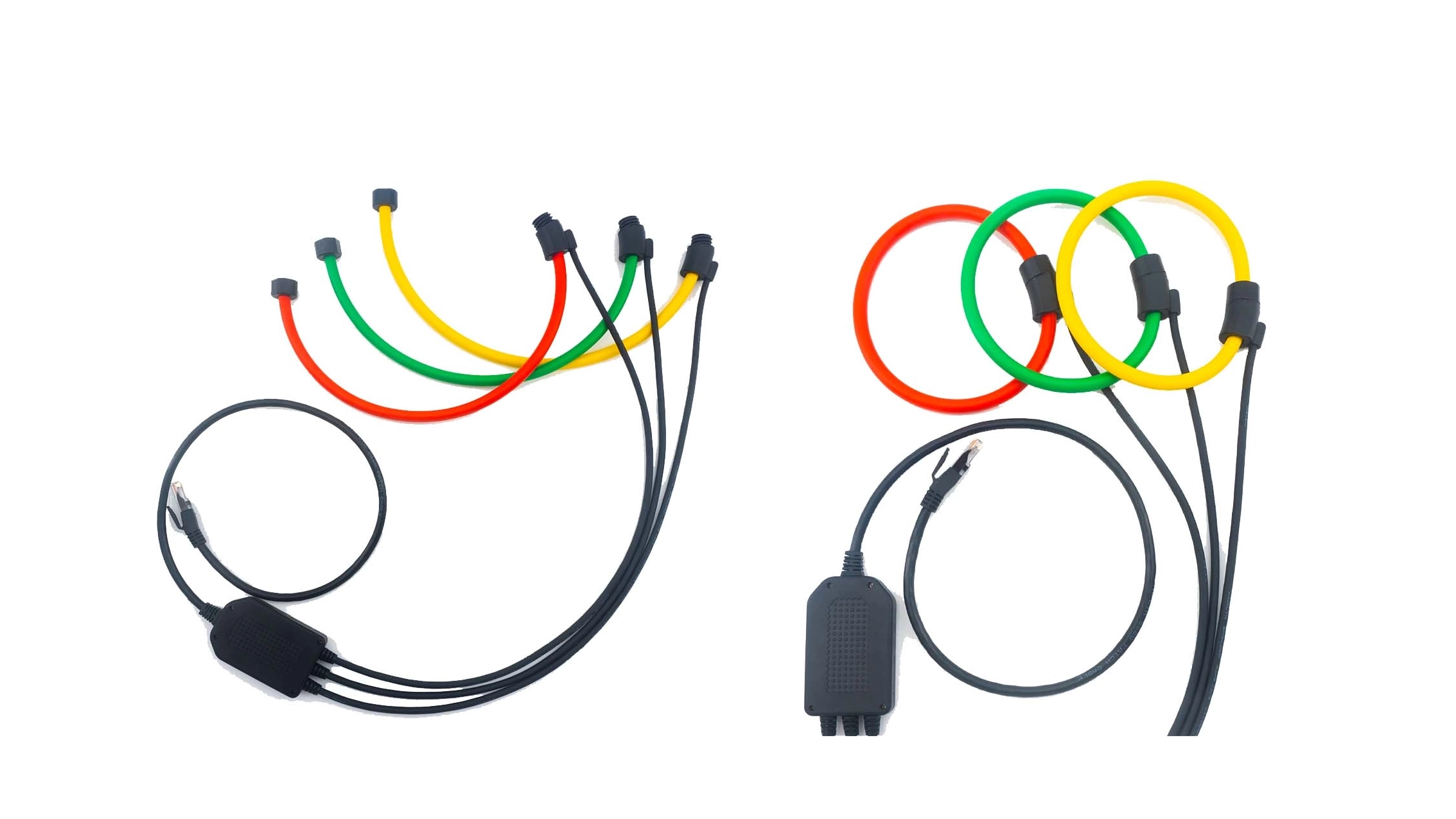

Die Rogowski-Spule besteht aus einer spiralförmigen Drahtwicklung, die normalerweise auf einen nichtmagnetischen Kern gewickelt ist. Durch dieses Design ist die Spule flexibel und an verschiedene Formen und Größen von Leitern anpassbar. Das Hauptmerkmal einer Rogowski-Spule ist ihr Luftkern, der die Sättigungsprobleme beseitigt, die üblicherweise bei Eisenkerntransformatoren auftreten.

Funktionsprinzip

Das Funktionsprinzip einer Rogowski-Spule basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn ein stromdurchflossener Leiter durch die Spule fließt, induziert er eine Spannung, die proportional zur Änderungsrate des Stroms ist. Diese induzierte Spannung wird dann integriert, um eine Messung der Stromwellenform zu ermöglichen, wodurch Rogowski-Spulen ideal für die Erfassung von Impulssignalen mit hohen Spitzenwerten sind.

Vorteile der Verwendung von Rogowski-Spulen

Rogowski-Spulen bieten mehrere Vorteile gegenüber herkömmlichen Stromwandlern und anderen Messgeräten. Diese Vorteile machen sie zur bevorzugten Wahl für viele Anwendungen in der Elektrotechnik und in Energiesystemen.

Hohe Genauigkeit und Linearität

Einer der Hauptvorteile von Rogowski-Spulen ist ihre hohe Genauigkeit und Linearität. Im Gegensatz zu herkömmlichen Stromwandlern kommt es bei Rogowski-Spulen nicht zu einer Kernsättigung
