TRKLS-R
TR
Produktübersicht

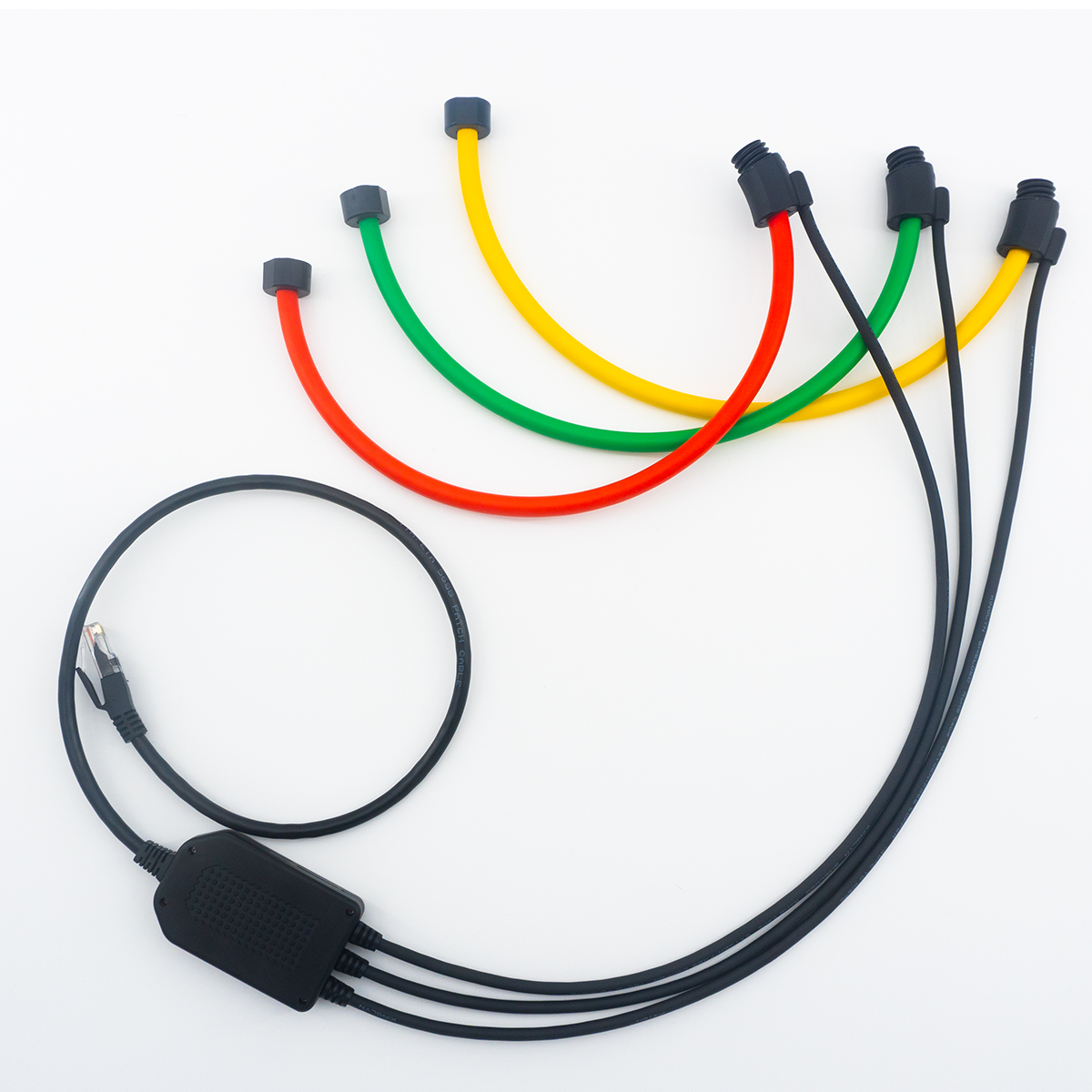

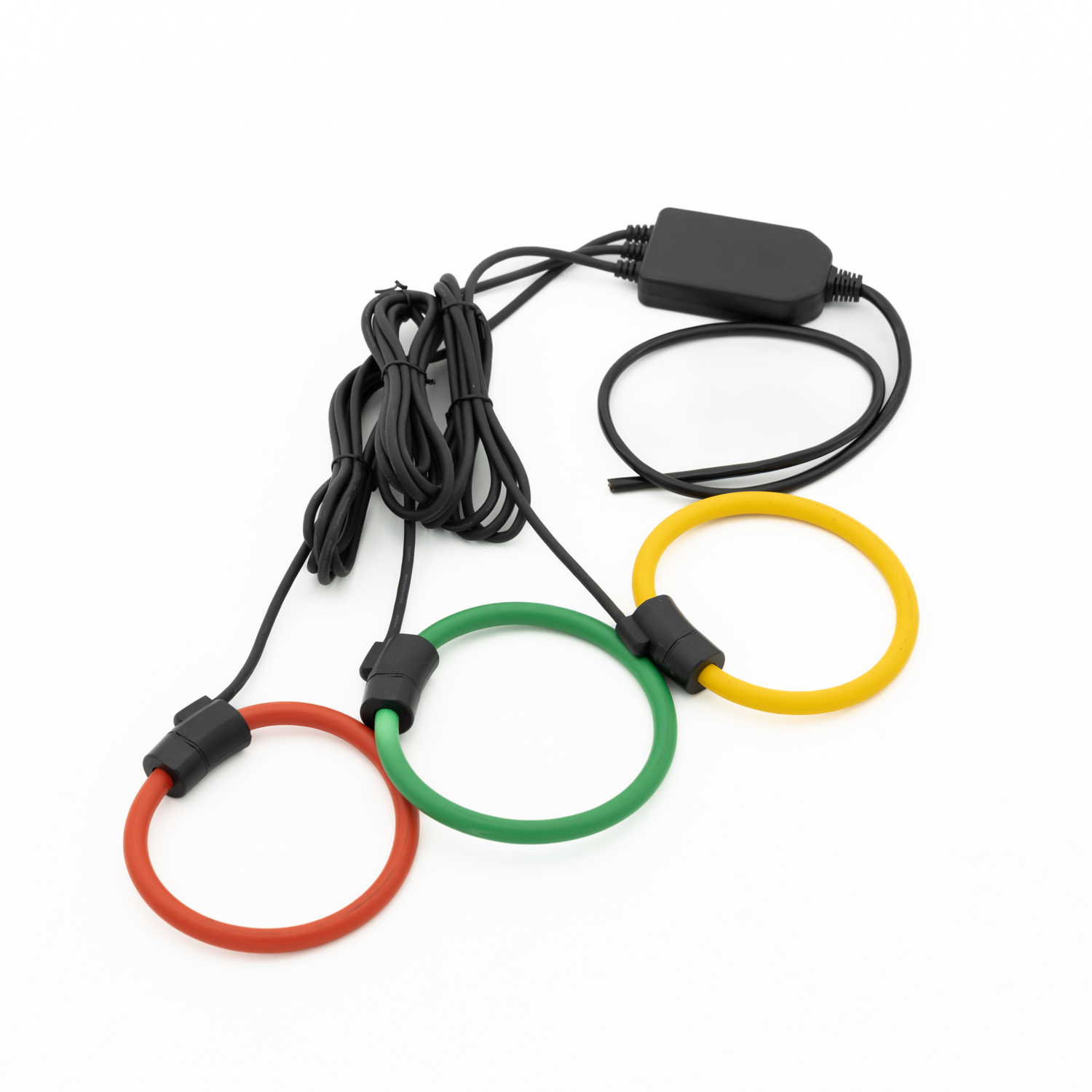

Die Spule verfügt über ein ausgezeichnetes Einschwingverhalten, keine Hysterese und keine magnetischen und Sättigungsphänomene, einen großen Messbereich, hohe Präzision und einen großen Frequenzgangbereich. Die Split-Core-Struktur, die flexible Steppdecke und das Skelett aus Silikonkautschuk können zur Messung des Stroms von Leitern mit großer Größe oder unregelmäßiger Form verwendet werden. Die Spule benötigt sehr wenig Bauraum, ist leicht, einfach und bequem zu installieren und erfordert keine Beschädigung des Leiters. Es wird häufig bei der Messung großer Ströme eingesetzt, bei denen der herkömmliche CT-Messstrom nicht normal verwendet werden kann.
Produktanwendung
Messung von Hochstrom-Wechselstromsignalen (z. B. Kurzschlussstrom); Messung von Impulssignalen mit hohen Spitzenwerten (z. B. Blitzstrom); Analyse harmonischer Stromsignale; Strommessung von elektrischen Schweißgeräten (z. B. Widerstandsschweißen); Messung unregelmäßiger Leiterströme (z. B. Schienenstrommessung); Instrumentenmessung, Stromzangentransformatoren (z. B. Messleiter mit unregelmäßigen Abmessungen).
Technische Daten
Elektrische Parameter | Betriebsspannungspegel | 0,4/0,66/0,72 kV | Genauigkeitsklasse | 0,5 % (vertikale Mittelposition der Spule) |
Sekundäre Nennleistung | 1A | Phasenfehler | ≤ 60' (45Hz-65Hz) | |
Mehrere überladen | 1,2 Mal | Antwortbandbreite | 30Hz-5kHz | |
Linearität | ≤ 0,2 % (10 % – 120 % IPN) | Maximale Belastung | 0,5 Ω | |
Integrator-Stromversorgung | +12 V DC bei Einzelversorgung | Isolationswiderstand | ≥1000 MΩ/500 V DC | |
Offsetstrom (Nulldrift) | Ip=0A Ta=25℃ bei ≤ 10mA | Temperaturdrift | ≤ 200 ppm/℃ | |
Stromverbrauch | 5W | Spulendurchmesser | Vom Kunden definiert | |
Mechanische Parameter | Schalenmaterial | PC, schwer entflammbar/94-V0 | Sekundärverkabelung | Abgeschirmtes Kabel (Länge ≤ 3 m) |
Skelett und Oberfläche | Silikonkautschuk | Installationsmethode | Standardschienentyp 35 mm | |
Betriebsumgebung | Umgebungstemperatur | -45℃-+85℃ | Höhe | ≤4000 m |
Relative Luftfeuchtigkeit | ≤ 90 % relative Luftfeuchtigkeit bei 25 °C | Andere | Bei der Arbeit wurde kein korrosives Gas verwendet |

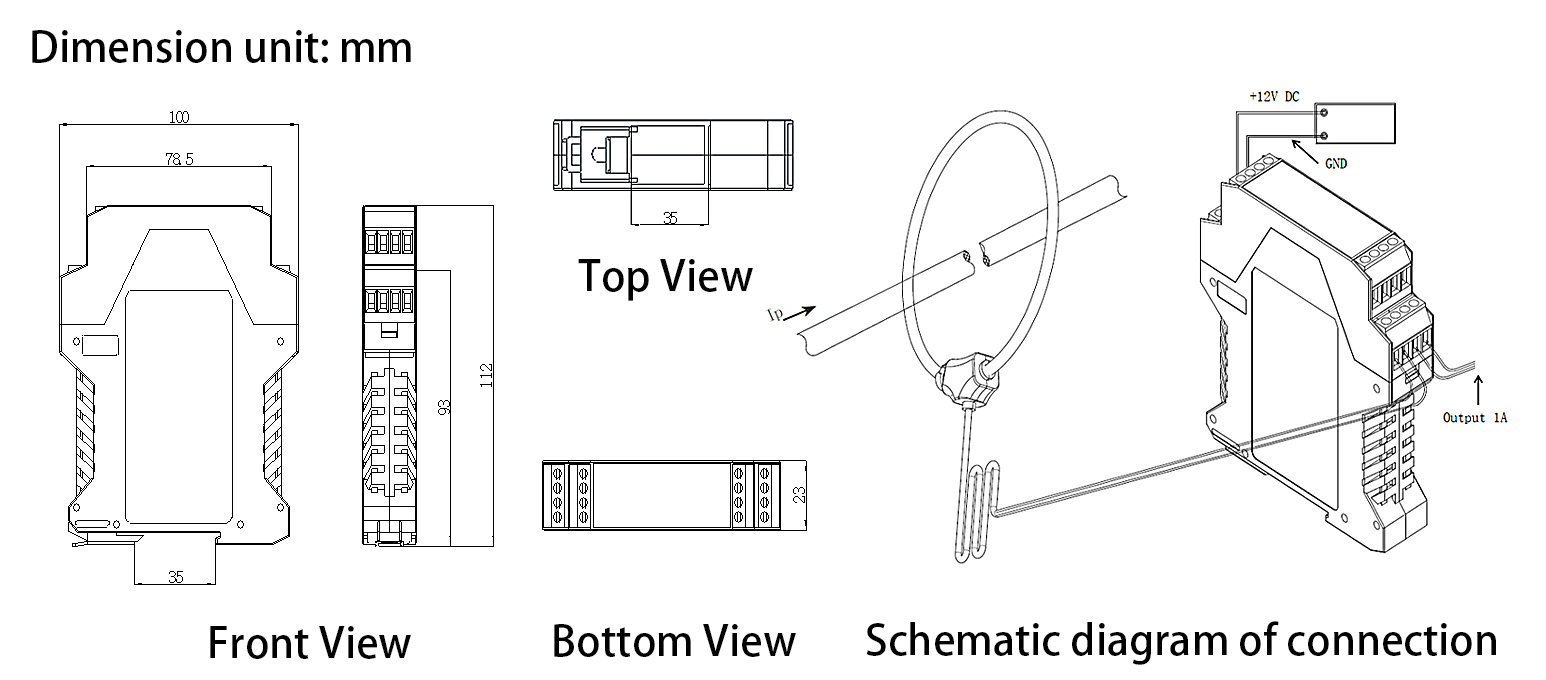

Gesamtabmessungen
