Was macht eine Rogowski-Spule?

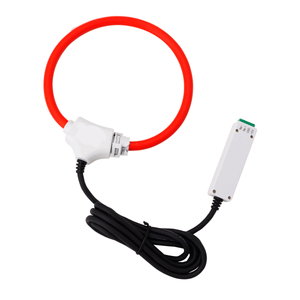

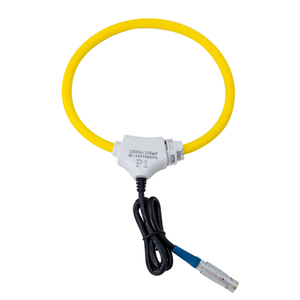

Eine Rogowski-Spule ist ein elektrisches Gerät zur Messung von Wechselstrom (AC) mit hoher Genauigkeit, ausgezeichneter Linearität und einem großen Dynamikbereich. Er gehört zur Familie der berührungslosen Stromsensoren und wird häufig in der Energieüberwachung, in Schutzsystemen und in der industriellen Automatisierung eingesetzt. Im Gegensatz zu herkömmlichen Stromwandlern (CTs) enthält eine Rogowski-Spule keine Magnetkerne. Stattdessen besteht es aus einer gleichmäßig gewickelten Spiralspule, die um den zu messenden Leiter gelegt wird. Das Fehlen eines Magnetkerns bietet mehrere Vorteile, darunter Immunität gegenüber Kernsättigung, leichte Struktur und hervorragende Leistung bei der Messung schnell wechselnder Ströme.

Die grundlegende Aufgabe einer Rogowski-Spule besteht darin, die Änderungsrate des durch einen Leiter fließenden Stroms (di/dt) zu erfassen. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er ein variierendes Magnetfeld. Dieses sich ändernde Magnetfeld induziert gemäß dem Faradayschen Gesetz der elektromagnetischen Induktion eine Spannung in der gewickelten Spule. Die induzierte Spannung ist proportional zur Ableitung der Stromwellenform. Um dieses Signal in einen zum tatsächlichen Strom proportionalen Messwert umzuwandeln, muss der Ausgang durch eine Integratorschaltung geleitet werden. Nach der Integration liefert die Spule eine genaue und lineare Darstellung des Primärstroms.

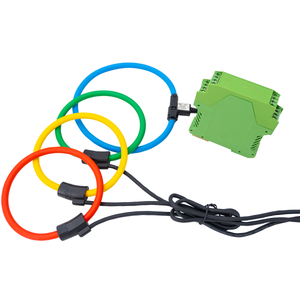

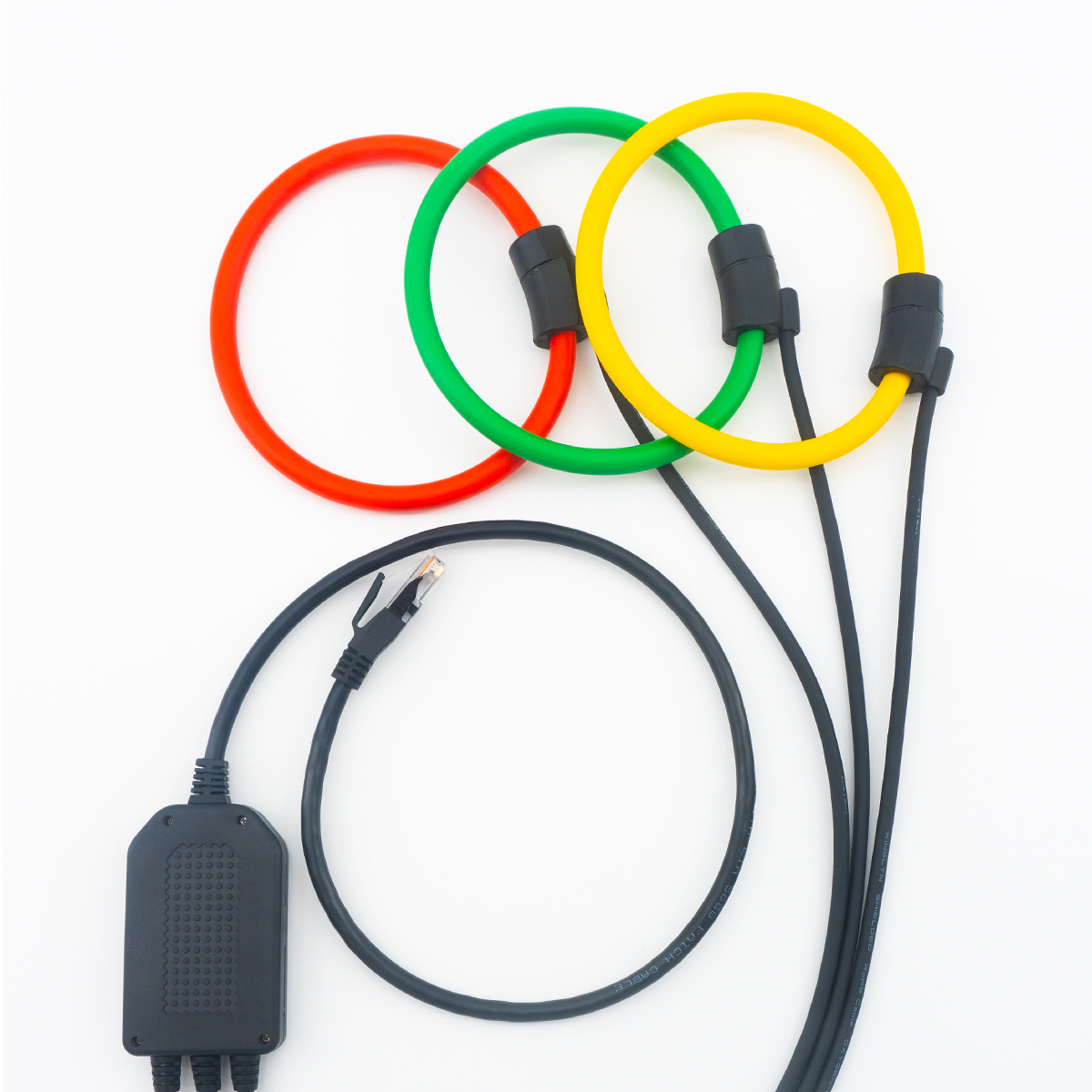

Da die Rogowski-Spule di/dt und nicht den absoluten magnetischen Fluss misst, vermeidet sie viele Einschränkungen, die mit herkömmlichen Stromwandlern verbunden sind. Es gibt keinen Eisenkern, der in die Sättigung gelangen könnte, sodass der Sensor extrem hohe Ströme verarbeiten kann, auch bei Kurzschlüssen. Dadurch ist es ideal für die Fehlererkennung und Hochgeschwindigkeitsschutzsysteme geeignet. Die Spule ist außerdem flexibel und kann als Split-Core-Typ konzipiert werden, was eine einfache Installation um vorhandene Sammelschienen, Kabel oder große Leiter ermöglicht, ohne die Stromversorgung zu unterbrechen. Dieses unaufdringliche Design bietet Außendiensttechnikern außergewöhnlichen Komfort und verkürzt die Installationszeit erheblich.

Neben der Messung sinusförmiger Wechselströme eignen sich Rogowski-Spulen hervorragend für Umgebungen, in denen Oberwellen, schnelle Transienten oder Schaltwellenformen vorhanden sind. Dank ihrer großen Bandbreite können sie Hochfrequenzkomponenten erfassen, die von Leistungselektronik, Antrieben mit variabler Drehzahl und Wechselrichtern erzeugt werden. Dies macht sie zu einer bevorzugten Wahl für die moderne Smart-Grid-Überwachung und industrielle Anwendungen, bei denen herkömmliche Stromwandler möglicherweise nicht die erforderliche Genauigkeit bieten.

Rogowski-Spulen werden auch wegen ihrer Sicherheits- und Isolationsvorteile geschätzt. Da die Spule selbst keine freiliegenden Leiter hat und mit niedriger Spannung arbeitet, sorgt sie für eine inhärente elektrische Isolierung vom Primärkreis. Die leichte und flexible Struktur erhöht die Benutzersicherheit zusätzlich, insbesondere in engen Schaltschränken oder Hochspannungsinstallationen. Mit einem typischen linearen Betriebsbereich, der von einigen Milliampere bis zu Hunderten von Kiloampere reicht, kann eine einzelne Rogowski-Spule mehrere Messanforderungen erfüllen und so die Anzahl der in komplexen Systemen erforderlichen Sensoren reduzieren.

Anwendungen von Rogowski-Spulen

Rogowski-Spulen werden häufig in den Bereichen Energiewirtschaft, Industrieautomation und Energieüberwachung eingesetzt. Eine ihrer häufigsten Anwendungen sind Netzqualitätsanalysatoren. Ihre Fähigkeit, Oberschwingungen und transiente Ströme zu erkennen, macht sie zu unverzichtbaren Werkzeugen für die Diagnose von Netzstörungen und die Sicherstellung der Einhaltung von Stromqualitätsstandards.

Sie werden auch häufig in Schutzrelais für Mittel- und Hochspannungsschaltanlagen eingesetzt. In diesen Systemen ist eine schnelle Reaktion wichtig, um Kurzschlüsse oder Überlastungen zu erkennen. Das sättigungsfreie Verhalten der Rogowski-Spule ermöglicht die Messung von Fehlerströmen, die die Grenzen von Eisenkern-Stromwandlern überschreiten würden, und gewährleistet so einen präzisen Relaisbetrieb auch unter extremen Bedingungen.

Im industriellen Energiemanagement werden Rogowski-Spulen zur Überwachung des Stromverbrauchs in Fabriken, Rechenzentren und Gewerbegebäuden eingesetzt. Durch ihr flexibles Installationsdesign eignen sie sich ideal für die Nachrüstung bestehender Geräte ohne Ausfallzeiten. Sie werden üblicherweise in Smart Meter, Submetering-Systeme und IoT-basierte Energieüberwachungsplattformen integriert.

Weitere wichtige Anwendungsszenarien umfassen Ladegeräte für Elektrofahrzeuge, Systeme für erneuerbare Energien, Leistungshalbleitertests, Schweißgeräte, Batteriespeicher-Wechselrichter und die Überwachung von Kondensatorbänken. In all diesen Umgebungen ist eine schnelle, genaue und berührungslose Strommessung unerlässlich.

Insgesamt spielt eine Rogowski-Spule eine entscheidende Rolle in der modernen elektrischen Messung, da sie eine sichere Installation, hohe Genauigkeit und außergewöhnliche Leistung über einen weiten Bereich von Stromstärken und Frequenzen bietet.
