Was ist der Unterschied zwischen Stromwandler (CT) und Rogowski-Spulen?

Stromwandler (CTs) und Rogowski-Spulen sind zwei wesentliche Arten von Strommessgeräten, die häufig in elektrischen Mess-, Schutz- und Überwachungssystemen eingesetzt werden. Beide dienen demselben Zweck – der Messung von Wechselstrom (AC), aber ihre Funktionsprinzipien, Konstruktion und Anwendungen sind recht unterschiedlich. Das Verständnis der Unterschiede zwischen ihnen hilft Ingenieuren bei der Auswahl der richtigen Lösung hinsichtlich Genauigkeit, Kosten und Installationsflexibilität.

1. Funktionsprinzip
Ein Stromwandler (CT) arbeitet nach dem Prinzip der elektromagnetischen Induktion. Es besteht aus einer Primärwicklung, einem Magnetkern und einer Sekundärwicklung. Die Primärwicklung führt den zu messenden Strom und das erzeugte Magnetfeld induziert einen proportionalen Strom in der Sekundärwicklung. Der Stromwandler wandelt große Primärströme in einen kleineren, standardisierten Sekundärstrom (normalerweise 1 A oder 5 A) um, der sicher von Messgeräten oder Schutzrelais verwendet werden kann.

Eine Rogowski-Spule hingegen arbeitet nach dem Prinzip der Gegeninduktivität, ohne einen Eisenkern zu verwenden. Es handelt sich im Wesentlichen um eine Luftspule, die um ein flexibles, nicht magnetisches Material gewickelt ist. Wenn es um einen wechselstromführenden Leiter gelegt wird, induziert das sich ändernde Magnetfeld eine Spannung in der Spule, die proportional zur Änderungsrate des Stroms (di/dt) ist. Eine elektronische Integratorschaltung wandelt dieses Spannungssignal dann in ein dem tatsächlichen Strom proportionales Signal um.

2. Konstruktion und Design

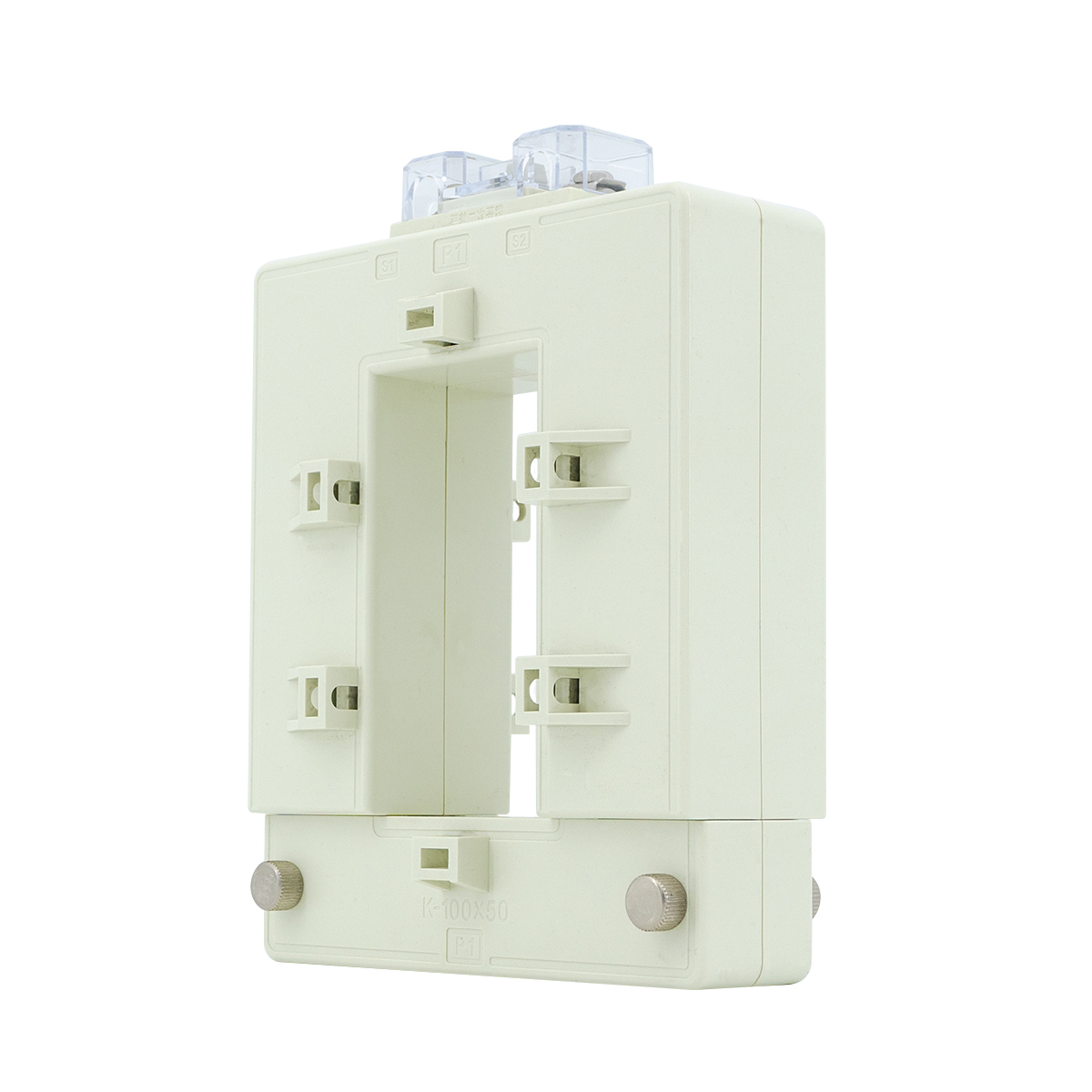

CTs sind starre Geräte mit einem geschlossenen Magnetkern, typischerweise aus laminierten Eisen- oder Ferritmaterialien. Abhängig von den Installationsanforderungen können sie in verschiedenen Ausführungen ausgeführt sein – Stabform, Ringkern oder geteilter Kern. CTs sind für hochgenaue Messungen konzipiert und haben häufig feste Abmessungen.

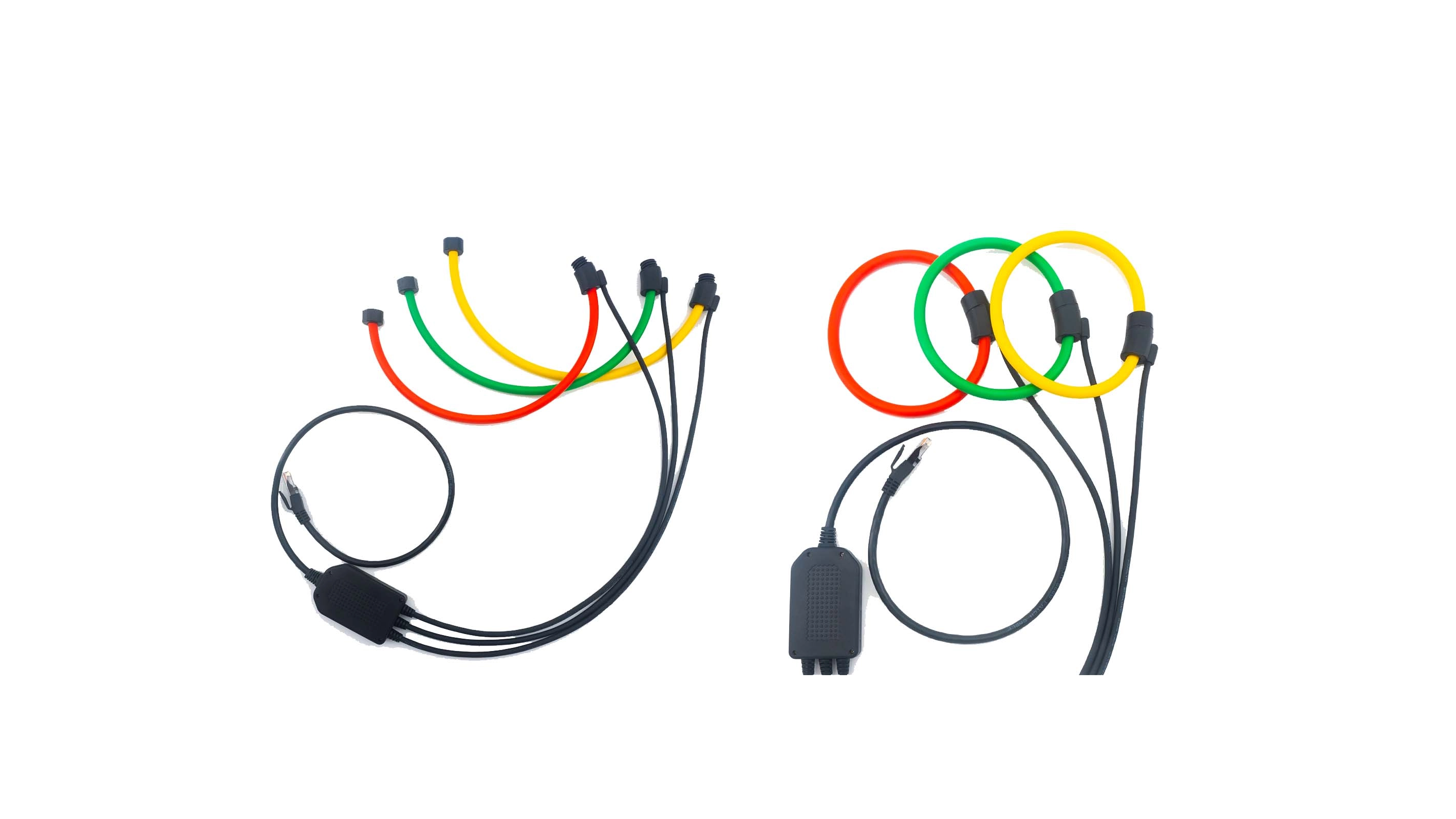

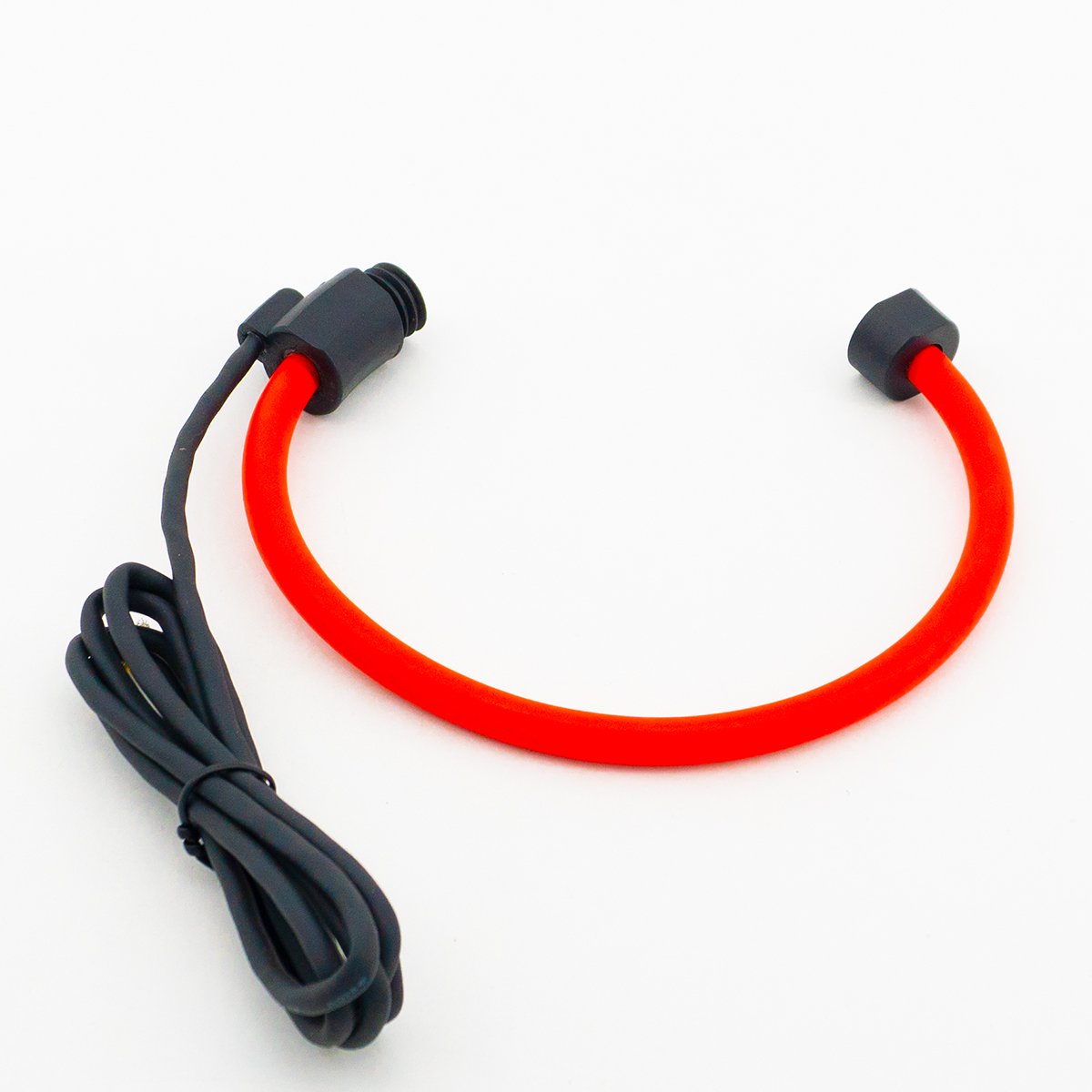

Rogowski-Spulen hingegen sind leicht, flexibel und kernlos. Durch ihr öffenbares, seilartiges Design können sie leicht um große oder unregelmäßig geformte Leiter gewickelt werden, was sie ideal für Nachrüstinstallationen macht. Da sie kein ferromagnetisches Material verwenden, sind sie frei von Sättigungs- und Hystereseeffekten, die die Messungen bei herkömmlichen CTs verfälschen können.

3. Messbereich und Linearität
Stromwandler haben aufgrund der Magnetkernsättigung einen begrenzten Messbereich. Wenn der Strom die Nennkapazität überschreitet, sinkt die Genauigkeit erheblich. Daher müssen Stromwandler sorgfältig entsprechend der aktuellen Nennleistung des Systems ausgewählt werden.

Rogowski-Spulen bieten einen sehr großen Dynamikbereich und eine hervorragende Linearität, da sie keinen Magnetkern haben. Sie können sowohl sehr hohe als auch sehr niedrige Ströme präzise und verzerrungsfrei messen. Dadurch eignen sie sich für Anwendungen mit sich schnell ändernden oder gepulsten Strömen, beispielsweise in der Leistungselektronik, bei Antrieben mit variabler Drehzahl oder bei der Transientenanalyse.

4. Genauigkeit und Frequenzgang
Stromwandler bieten im Allgemeinen eine hohe Genauigkeit innerhalb ihres Nennfrequenz- und Strombereichs, was sie ideal für die Messung und den Schutz in Energiesystemen macht. Ihr Frequenzgang ist jedoch begrenzt und liegt typischerweise zwischen 50 Hz und einigen kHz.

Rogowski-Spulen bieten einen extrem breiten Frequenzgang von einigen Hz bis zu mehreren MHz und ermöglichen die Erfassung transienter, harmonischer und hochfrequenter Signale. Ihre Genauigkeit hängt von der Stabilität und Präzision der Integratorschaltung ab.

5. Sicherheit und Installation
Da Stromwandler über einen Sekundärkreis verfügen, der im Leerlauf unter Last gefährliche Spannungen erzeugen kann, müssen sie mit Vorsicht gehandhabt werden. Eine unsachgemäße Verwendung kann zu Geräteschäden oder Stromschlägen führen. Bei der Installation muss in der Regel der Primärleiter abgetrennt werden, es sei denn, es wird ein Split-Core-Typ verwendet.

Rogowski-Spulen sind von Natur aus sicherer, da sie nicht intrusiv sind und keine direkte elektrische Verbindung mit dem Leiter haben. Ihr flexibles Design ermöglicht eine schnelle und sichere Installation ohne Stromunterbrechung.

6. Anwendungen
Stromwandler werden hauptsächlich in der Energieverteilung, Energiemessung und als Schutzrelais in Umspannwerken, Schaltanlagen und Transformatoren eingesetzt. Sie werden bevorzugt, wenn Präzision bei Standardfrequenzen erforderlich ist.

Rogowski-Spulen werden häufig in tragbaren Messsystemen, Netzqualitätsanalysatoren, zur Überwachung von Oberschwingungen und zur Erkennung transienter Ströme verwendet. Aufgrund ihrer großen Bandbreite und einfachen Installation eignen sie sich ideal für die industrielle Diagnose und temporäre Messungen.

7. Zusammenfassung
Zusammenfassend lässt sich sagen, dass Stromwandler robust und präzise für stationäre Messungen in herkömmlichen Stromversorgungssystemen sind, während Rogowski-Spulen flexibel, leicht und für Hochfrequenz-, Weitbereichs- oder nichtintrusive Anwendungen überlegen sind. Die Wahl zwischen beiden hängt von den spezifischen Messanforderungen, Installationsbeschränkungen und dem gewünschten Frequenzgang ab.

Beide Technologien ergänzen sich in modernen elektrischen Systemen, in denen Stromwandler für zuverlässige Messung und Schutz sorgen und Rogowski-Spulen erweiterte Diagnose- und Überwachungsfunktionen bieten.
