Was ist ein Stromsender?

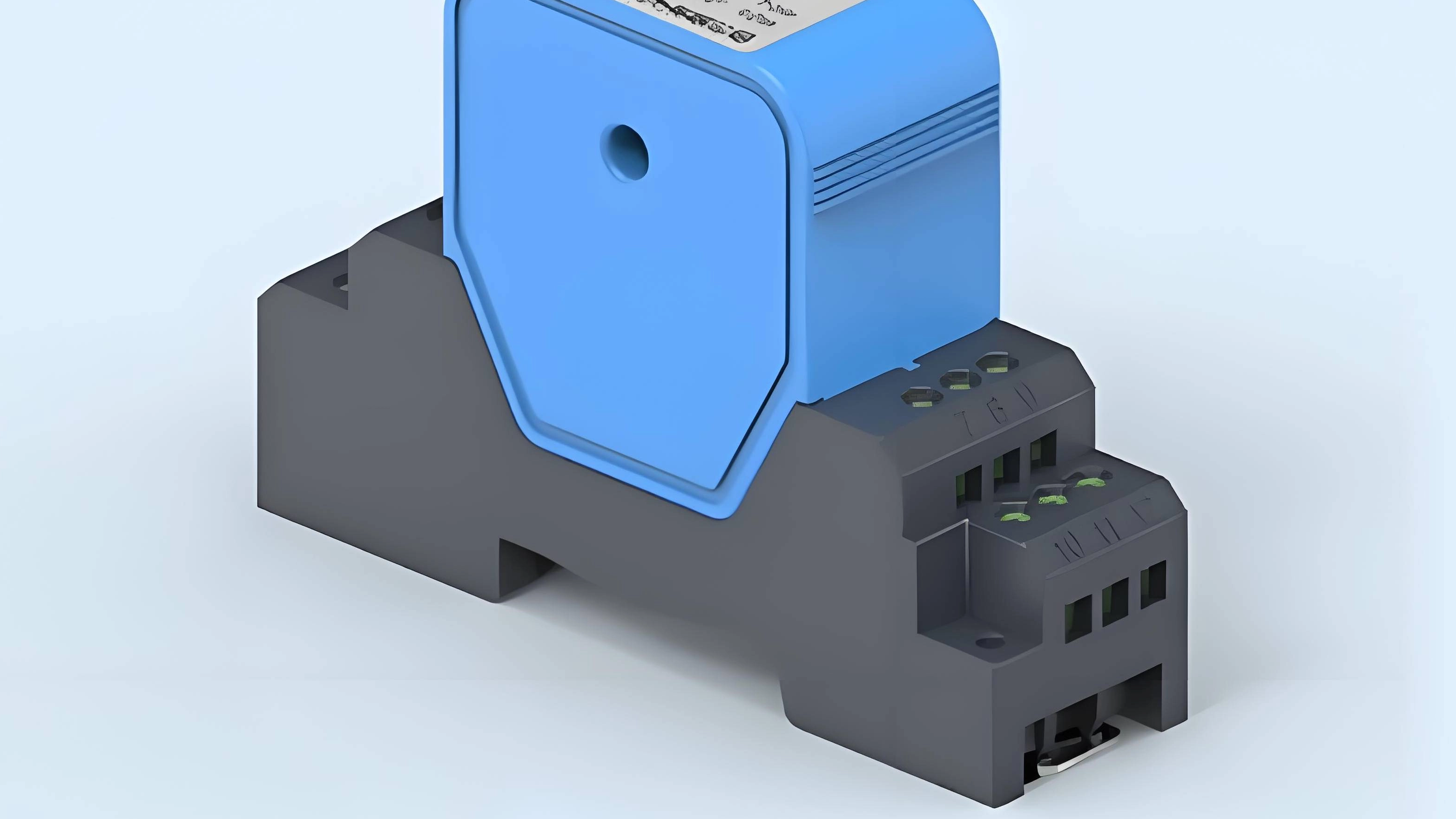

Ein Stromtransmitter (Stromwandler) ist ein elektronisches Gerät, das einen gemessenen Strom (Wechsel- oder Gleichstrom) in ein standardisiertes Ausgangssignal, typischerweise 4–20 mA oder 0–10 V, zur Übertragung an Steuerungssysteme, Rekorder oder Überwachungsgeräte umwandelt. Es spielt eine entscheidende Rolle in der industriellen Automatisierung, im Energiemanagement und in der Energieüberwachung und gewährleistet eine genaue und stabile Kommunikation zwischen Messpunkten und Steuergeräten über große Entfernungen.

Im Gegensatz zu einem Stromsensor , der nur ein elektrisches Rohsignal proportional zum Strom erfasst und ausgibt, verarbeitet, skaliert und konditioniert ein Stromtransmitter dieses Signal in eine standardisierte Form, die für eine zuverlässige Datenübertragung geeignet ist.

Funktionsprinzip

Das Funktionsprinzip eines Stromtransmitters basiert auf der Stromerfassung und Signalumwandlung. Es besteht aus mehreren Hauptstufen:

Stromerfassungsstufe

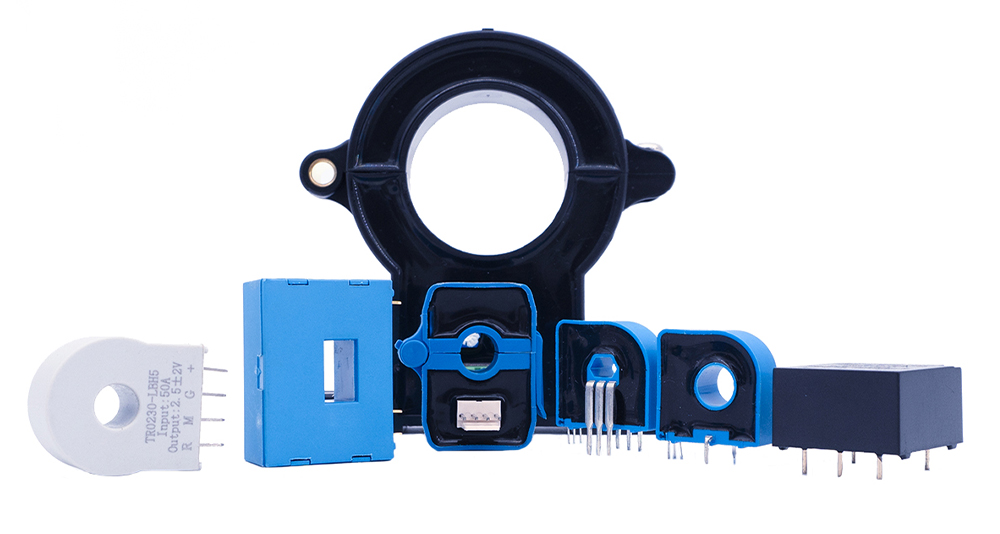

Der Stromsender erkennt den durch einen Leiter fließenden Strom mithilfe eines Sensorelements wie:

Stromwandler (CT) – zur Wechselstrommessung basierend auf elektromagnetischer Induktion.

Hall-Effekt-Sensor – zur AC/DC-Messung unter Verwendung des vom Strom erzeugten Magnetfelds.

Signalaufbereitung
Das kleine analoge Signal vom Sensorelement wird verstärkt, gefiltert und linearisiert. Dadurch wird sichergestellt, dass Rauschen oder Verzerrungen die Messgenauigkeit nicht beeinträchtigen.

Umwandlung in ein Standardsignal
Das aufbereitete Signal wird dann in ein Standardausgangssignal (z. B. 4–20 mA) umgewandelt. Der 4-mA-Pegel stellt typischerweise einen Strom von Null dar, und 20 mA stellt den vollen Stromwert dar. Dieses Stromschleifenformat ist äußerst resistent gegen Signalverlust und elektrische Störungen und eignet sich daher ideal für industrielle Umgebungen.

Hauptmerkmale

Hohe Genauigkeit und Stabilität

Galvanische Trennung zwischen Eingang und Ausgang

Normierte Ausgangssignale (4–20 mA oder 0–10 V)

Anwendungen

Stromüberwachung und Energiemanagement
werden in Fabriken, Gebäuden und Versorgungsbetrieben eingesetzt, um den Stromfluss zu messen, den Energieverbrauch zu überwachen und die Lastverteilung zu optimieren.

Industrielle Automatisierung,
integriert in SPS- oder DCS-Systeme zur Prozesssteuerung, Motorüberwachung und Geräteschutz.

Erneuerbare Energiesysteme
werden in Solar- und Windanlagen eingesetzt, um die Erzeugungs- und Wechselrichter-Ausgangsleistung zu verfolgen.

Vorteile der Verwendung eines Stromsenders

Präzise Signalübertragung über große Entfernungen

Vereinfachte Verkabelung für schleifengespeiste Modelle

Erhöhte Sicherheit durch galvanische Trennung

Unterschied zwischen einem Stromsender und einem Stromsensor

Zusammenfassend ist ein Stromsensor ein Sensorelement, während ein Stromtransmitter eine vollständige Signalaufbereitungs- und Übertragungseinheit ist, die um diesen Sensor herum aufgebaut ist. Viele Sender verwenden tatsächlich Stromsensoren (wie CTs oder Hall-Sensoren) als Eingangsstufe.
