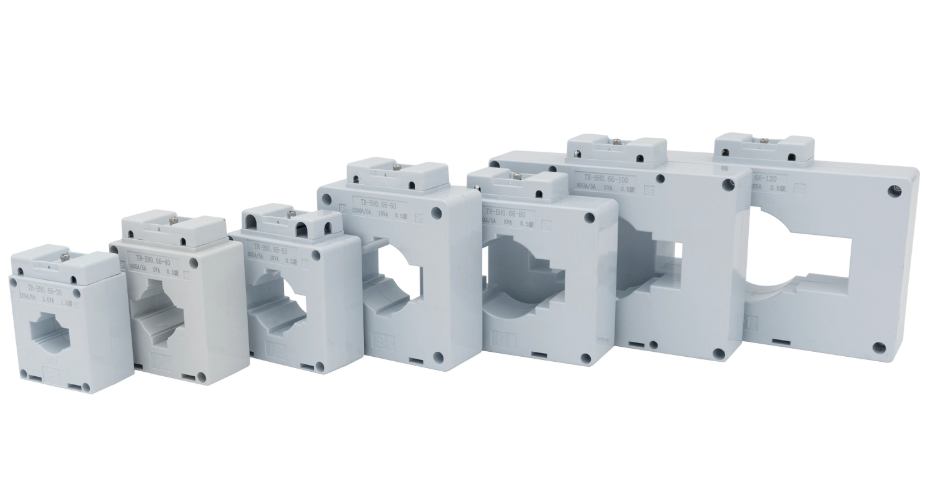

Stromwandler in Energieüberwachungssystemen

Funktionsprinzip

Ein Stromwandler hilft Ihnen, Strom zu Hause oder am Arbeitsplatz sicher zu messen. Seine Hauptaufgabe besteht darin, hohe Ströme auf ein sichereres Niveau zu senken. Dies ermöglicht den sicheren Anschluss von Messgeräten. Der Stromwandler arbeitet mit elektromagnetischer Induktion. Wenn Wechselstrom im Hauptdraht fließt, erzeugt er im Kern ein Magnetfeld. Dieses Feld erzeugt einen kleineren Strom in der Sekundärwicklung. Der Sekundärstrom ist immer kleiner, entspricht aber dem Hauptstrom. Der Hauptstromkreis bleibt nahezu gleich, sodass sich der Leistungsfluss nicht ändert.

Der Hauptstrom erzeugt im Kern ein sich änderndes Magnetfeld.

Dieses Feld erzeugt einen kleineren Strom in der Sekundärwicklung.

Der Sekundärstrom entspricht dem Hauptstrom, ist jedoch kleiner.

Durch elektromagnetische Induktion wird Energie von der Hauptwicklung zur Sekundärwicklung übertragen.

Wenn Strom fließt, wird der Kern magnetisiert, wodurch ein Strom in der Sekundärwicklung entsteht.

Stromwandler sind an vielen Orten Sie werden in Gebäuden, Schalttafeln und Stromkreisen verwendet. Sie helfen auch bei der Überprüfung von Windkraftanlagen und Solaranlagen. In all diesen Fällen können Sie mit dem Stromwandler Strom messen, ohne die Hochspannung zu berühren. zu finden .

Wechselstrom messen

Bei der Messung von Wechselstrom müssen Sie sicher und korrekt vorgehen. Der Stromwandler hilft bei beidem. Es verwendet ein Windungsverhältnis, um die richtige Verbindung zwischen Haupt- und Sekundärstrom aufrechtzuerhalten. Wenn der Hauptstrom beispielsweise 100 A und der Sekundärstrom 5 A beträgt, beträgt das Windungsverhältnis 20:1. Das bedeutet, dass der Stromwandler den Strom um das 20-fache senkt. Die Anzahl der Windungen in der Sekundärwicklung bestimmt, wie stark der Strom abfällt.

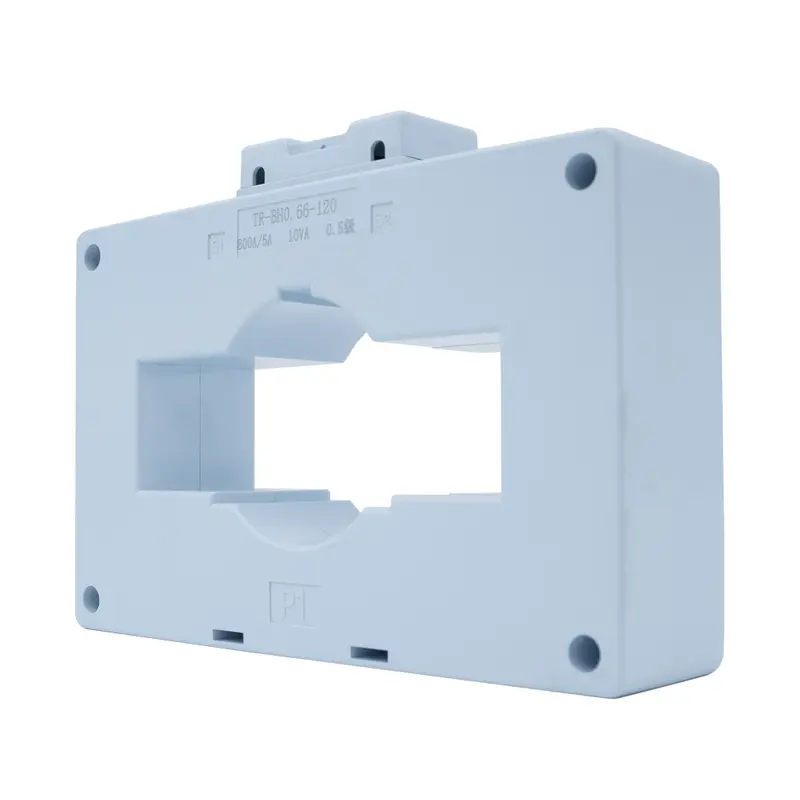

Der Stromwandler hat einen Stahlkern und eine Sekundärwicklung.

Im Hauptkabel fließt Wechselstrom und erzeugt ein Magnetfeld.

Das Magnetfeld magnetisiert den Kern und erzeugt eine Spannung in der Sekundärwicklung.

Schließt man den Sekundärstromkreis, fließt ein Strom, der dem Hauptstrom entspricht, jedoch kleiner ist.

Stromwandler sorgen für Ihre Sicherheit, indem sie hohe Wechselströme senken. Lassen Sie die Sekundärwicklung niemals offen, wenn die Hauptstromversorgung eingeschaltet ist. Dadurch können sehr hohe Spannungen entstehen. Einige Stromwandler verfügen über integrierte Sicherheitsteile wie Zenerdioden oder Bürdenwiderstände, um Schäden zu verhindern. Durch Überprüfen und Testen bleibt Ihr System häufig sicher und korrekt.

Sie nutzen CTs auf vielfältige Weise. Sie können die Haupteinspeisungen, Nebenschalttafeln und Systeme für erneuerbare Energien überprüfen. Mit Stromwandlern können Sie die Elektrizität in verschiedenen Teilen Ihres Gebäudes oder Ihrer Ausrüstung messen. Dies hilft Ihnen, den Energieverbrauch im Auge zu behalten und Strom zu sparen.

Rolle von Stromwandlern

Energieüberwachung

Mit cts prüfen Sie, wie viel Strom Sie täglich verbrauchen. Diese Geräte zeigen Ihnen sofort den aktuellen Durchfluss an. So können Sie erkennen, wo Sie am meisten Energie verbrauchen. Wenn Sie Stromwandler mit einem Leistungsmesser verwenden, können Sie Ihren Energieverbrauch genauer überwachen. Dies wird als Stromüberwachung bezeichnet. Es hilft Ihnen, Muster zu erkennen und Möglichkeiten zu finden, Geld zu sparen.

cts liefern wichtige Daten zur Lastkontrolle.

Sie helfen Ihnen, den Energieverbrauch genau zu verfolgen.

cts stellt sicher, dass Sie die Melderegeln einhalten.

Sie senken hohe Ströme, sodass Energie sicher gemessen und gesteuert werden kann.

Stromkreisschutz

CTs tragen auch dazu bei, die Sicherheit Ihres elektrischen Systems zu gewährleisten. Sie suchen nach Problemen wie zu viel Strom oder Kurzschlüssen. Wenn CTs diese Probleme feststellen, können sie Relais einschalten, die den Stromkreis schützen. Diese Relais schalten das fehlerhafte Teil ab, um Schäden oder Brände zu verhindern. Dies erhöht die Sicherheit von Mensch und Ausrüstung.

cts schützen Sie auch vor Stromschlägen, indem Messgeräte von Hochspannung ferngehalten werden. Einige CTs können kleine Stromlecks feststellen. Dies verhindert einen Hitzestau und die Entstehung von Bränden. Bei großen Schalttafeln helfen CTs dabei, Probleme mit der Isolierung, Bildschirmfehler und langsame Lecks zu finden. Durch die Verwendung von Stromwandlern zum Schutz der Stromkreise bleibt Ihr System gut und sicher.

Auswahl von Stromwandlern

Die Auswahl der richtigen CTs hilft Ihnen, gute Daten zu erhalten. Es schützt auch Ihr System. Bevor Sie sich für einen Stromwandler entscheiden, sollten Sie über einige Dinge nachdenken. Mit der besten Wahl können Sie Ihren Energieverbrauch überwachen und Ihre Geräte schützen.

Größe und Kompatibilität

Ihre CTs müssen zu Ihrer elektrischen Last passen. Wenn Sie einen zu großen oder zu kleinen wählen, werden Ihre Messwerte falsch sein. Überprüfen Sie immer die Wärmeleistung und die Größe. Sehen Sie sich an, wie viel Platz Sie in Ihrem Panel haben. Stellen Sie sicher, dass die Stromwandler den Strom verarbeiten können, den Sie messen möchten. Die folgende Tabelle listet Dinge auf, über die Sie nachdenken sollten:

Genauigkeit und Präzision

Die Genauigkeitsklasse sagt Ihnen, wie nahe Ihre Messwerte am tatsächlichen Wert liegen. Wenn Sie Energie für Rechnungen oder Berichte verfolgen müssen, benötigen Sie hochpräzise CTs . Die folgende Tabelle zeigt einige Genauigkeitsklassen und wofür sie verwendet werden:

Installation von Stromwandlern

Drahtplatzierung

Beim Einbau von Stromwandlern ist Vorsicht geboten. Dies hilft Ihnen, die richtigen Messwerte zu erhalten. Schalten Sie zunächst den Strom aus, bevor Sie beginnen. Wählen Sie einen guten Platz für den Transformator. Stecken Sie es auf das richtige Kabel und stellen Sie sicher, dass der Pfeil zur Stromquelle zeigt. Schieben Sie das Hauptkabel durch das mittlere Loch des Transformators. Schließen Sie die Sekundärkabel an Ihr Messgerät an und prüfen Sie, ob die Erdung fest ist.

Hier einige Tipps zum Verlegen von Drähten:

Stellen Sie sicher, dass die Drähte richtig angeschlossen sind. Verwenden Sie Farbcodes, damit Sie keine negativen oder umgekehrten Messwerte erhalten.

Schließen Sie den Transformator an die gleiche Phase wie den Spannungseingang an. Dies hilft, Fehler bei Ihren Messwerten zu vermeiden.

Verwenden Sie keine zu langen Kabel. Wählen Sie den Draht mit der richtigen Größe und halten Sie ihn für eine bessere Genauigkeit kurz.

Wenn Sie längere Leitungen benötigen, verwenden Sie Twisted-Pair-Kabel. Dadurch wird verhindert, dass Rauschen Ihre Messwerte beeinträchtigt.

Versuchen Sie, nicht zu viele Anschlüsse zu verwenden und stellen Sie sicher, dass alle fest sitzen.

Überprüfen Sie immer Ihre Arbeit, bevor Sie mit dem Zusammenbau fertig sind.
