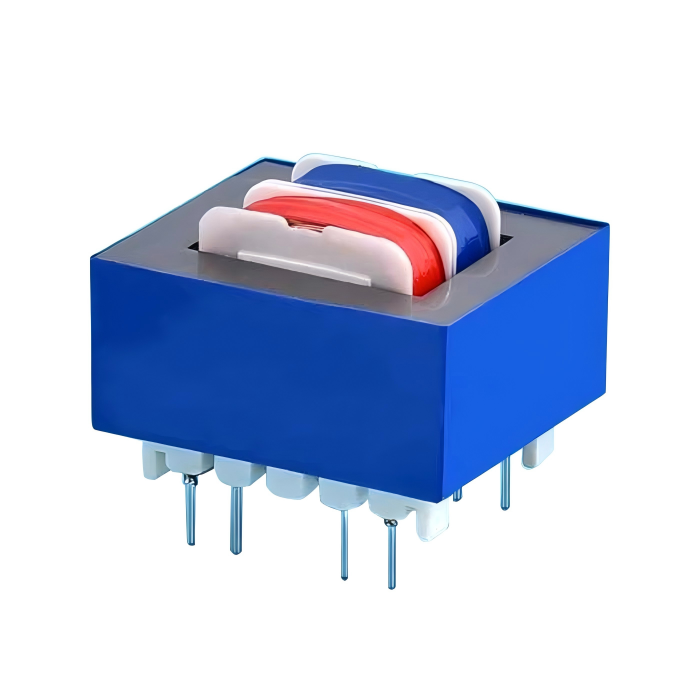

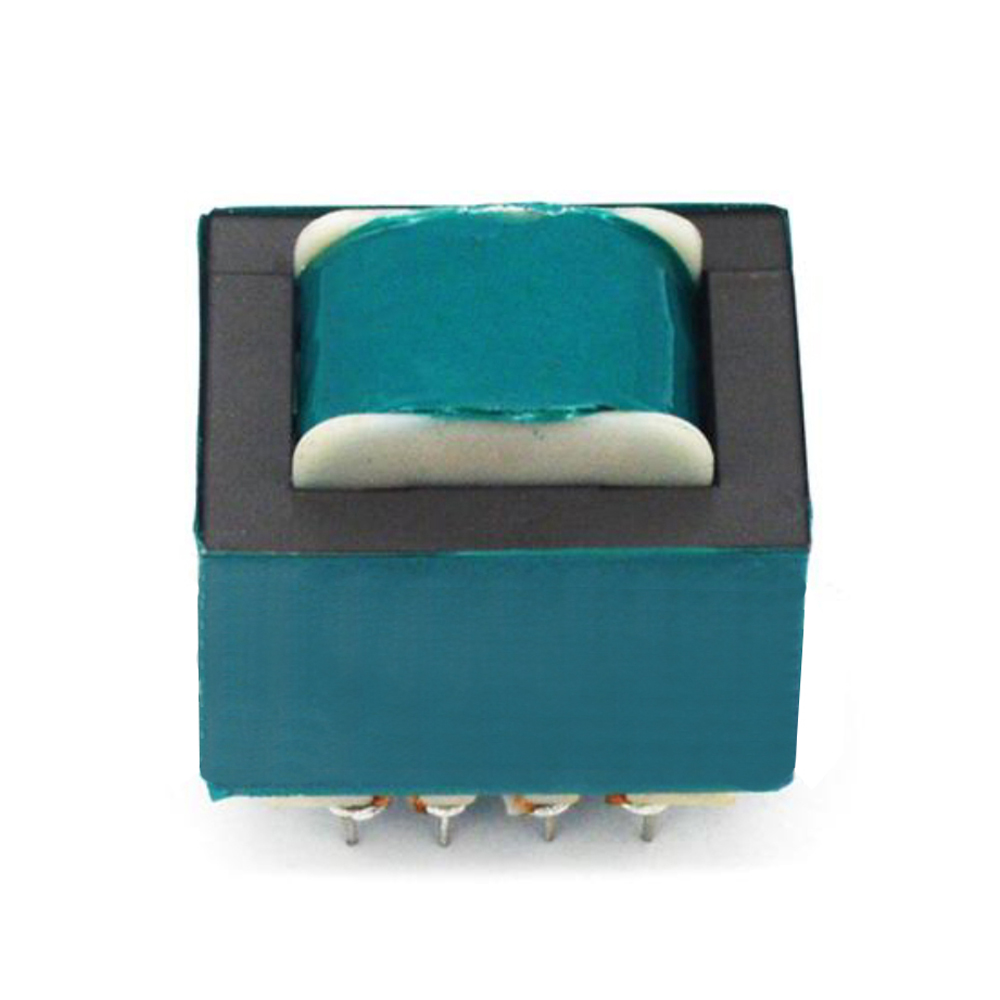

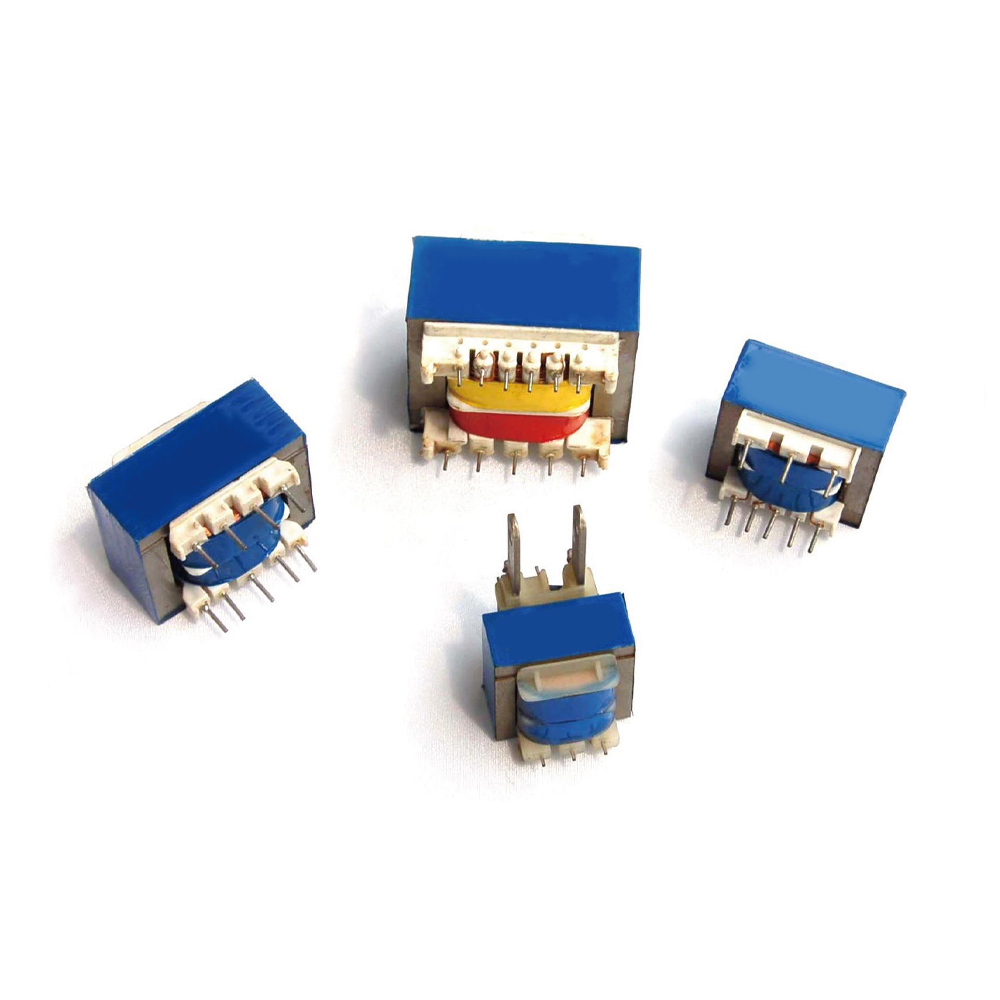

TRTDY-E
TR
Produktmerkmale
* geringer Verlust im Leerlauf.
* hohe Ausgangsleistung.
* hohe Effizienz.
* geringer Temperaturanstieg.
Produktanwendung
Weit verbreitet in Klimaanlagen, Akustik, Mikrowelle, Backofen, Verstärker, SPC-Austausch, USV-Stromversorgung und Stromversorgungsmessgeräten, Geräten aller Art, Maschinenelektronik, medizinischer Behandlung, chemischer Industrie, Post und Telekommunikation, Spinnerei, Populärwissenschaft.
Laden Sie das Größenblatt herunter
EI-Typ-Pin-Typ-Transformator.pdf
Technische Daten (mm)
Produktparameter
| Typ | Spezifikationen | Leistung (W) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| 8×12 | 5+5 Horizontaler Stift | 0.5 | 28 | 27 | 23.4 | 12 | 20 | 19.6 | 4.9 | 19.6 | 4.9 |
| 8×14 | 4+5 Horizontaler Stift | 1 | 28 | 27 | 26.9 | 14 | 22 | 22.2 | 7.4 | 20 | 5 |
| 8×15 | 2+3 Vertikaler Stift | 1 | 28 | 24 | 27 | 15 | 23 | 15 | 15 | 15 | 7.5 |
| 8×15 | 2+4 Vertikaler Stift | 1 | 28 | 24 | 27 | 15 | 23 | 15 | 15 | 15 | 5 |
| 10×15 | 3+3 Vertikaler Stift | 2 | 35 | 30 | 28.2 | 15 | 22 | 15 | 7.5 | 15 | 7.5 |
| 10×15 | 3+4 Horizontaler Stift | 2 | 35 | 30 | 30 | 15 | 22 | 15 | 7.5 | 18 | 6 |
| 13×17 | 5+5 Horizontaler Stift | 3 | 41 | 35 | 30 | 17 | 22.5 | 20 | 5 | 20 | 5 |
| 13×20 | 2+2 Vertikaler Stift | 5 | 41 | 35 | 35.7 | 20 | 28 | 18 | 18 | 18 | 18 |
| 13×20 | 3+3 Vertikaler Stift | 5 | 41 | 35 | 35.7 | 20 | 28 | 18 | 9 | 18 | 9 |
| 13×20 | 4+4 Vertikaler Stift | 5 | 41 | 35 | 37.8 | 20 | 29 | 18 | 6 | 18 | 6 |
| 13×20 | 5+5 Horizontaler Stift | 5 | 41 | 35 | 34.5 | 20 | 27 | 20 | 5 | 20 | 5 |
| 16×20 | 3+3 Vertikaler Stift | 8 | 48 | 40 | 40 | 20 | 30 | 24 | 12 | 24 | 12 |
| 16×20 | 5+5 Horizontaler Stift | 8 | 48 | 40 | 35.5 | 20 | 26.3 | 25.2 | 6.3 | 25.2 | 6.3 |
Diese Produktserie bietet eine Vielzahl von Parameterspezifikationen, die auf die Kundenanforderungen zugeschnitten sind, um unterschiedliche Anwendungs- und Installationsanforderungen zu erfüllen.
Benennungsregeln für Produktmodelle
