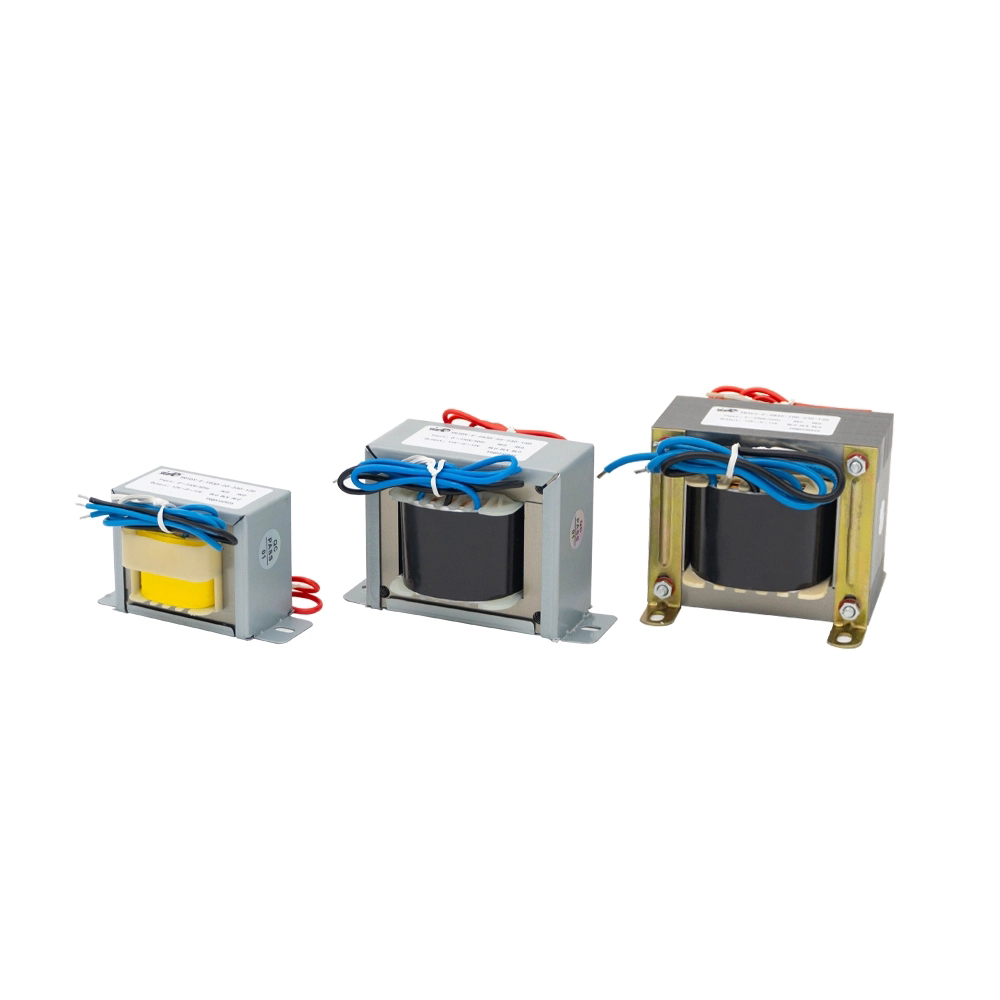

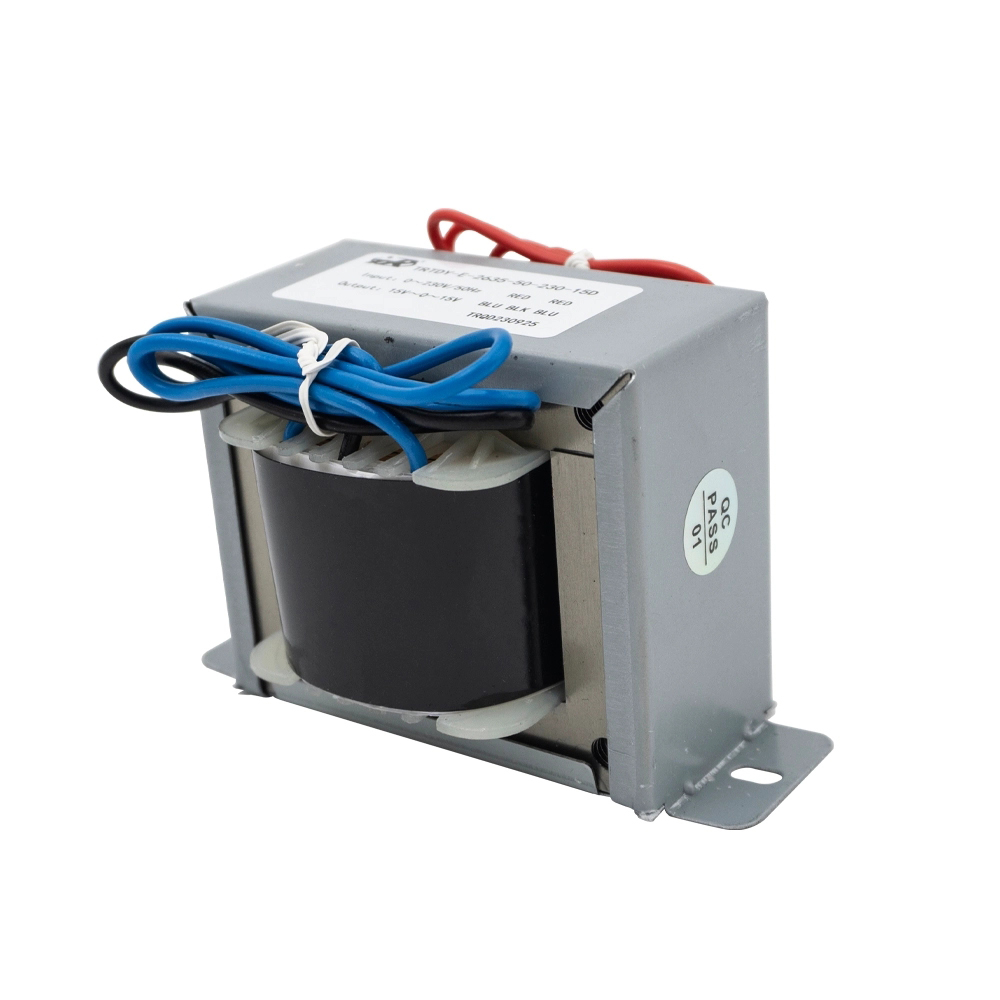

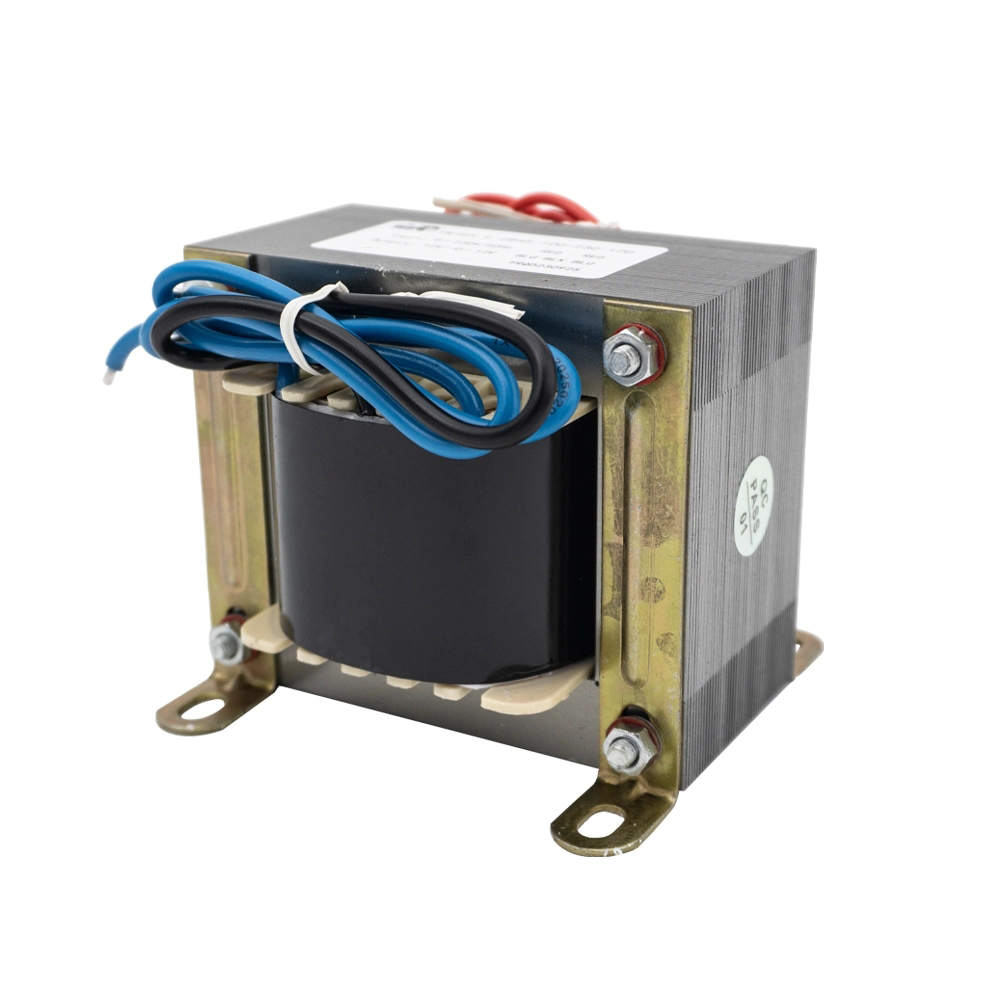

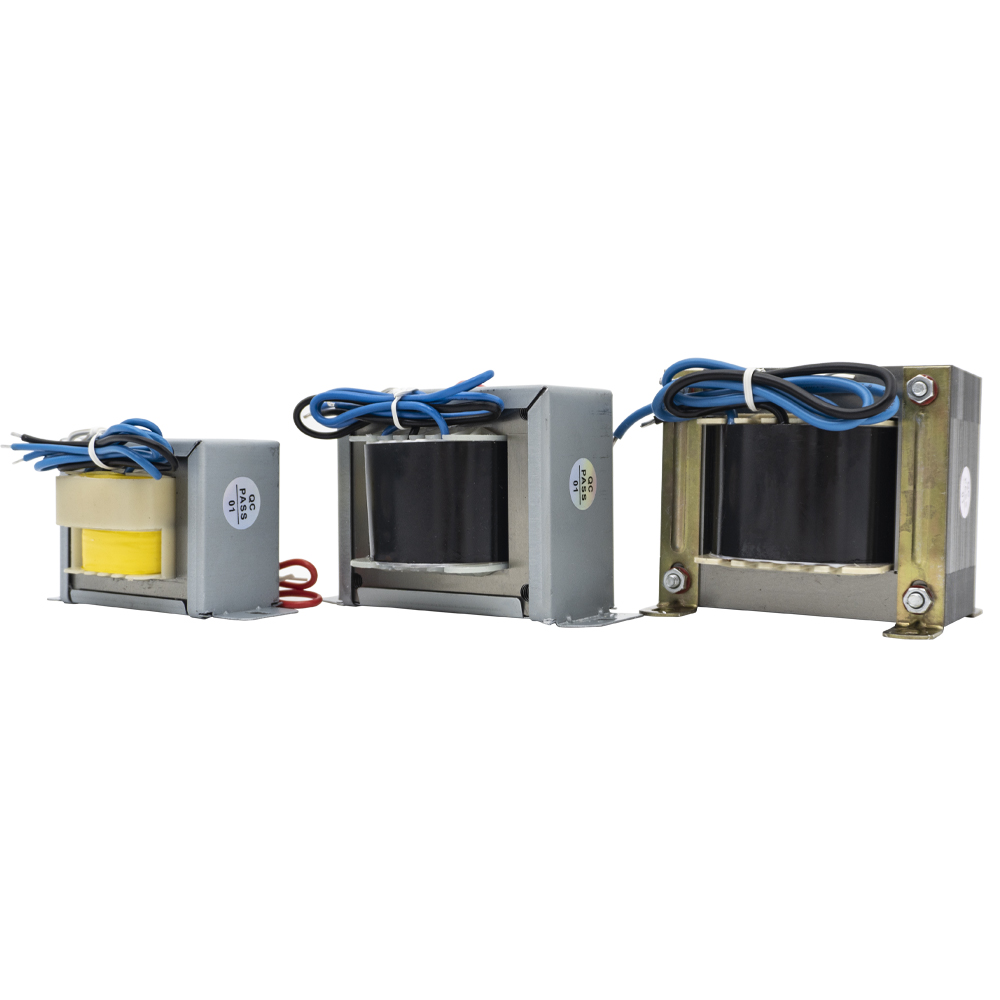

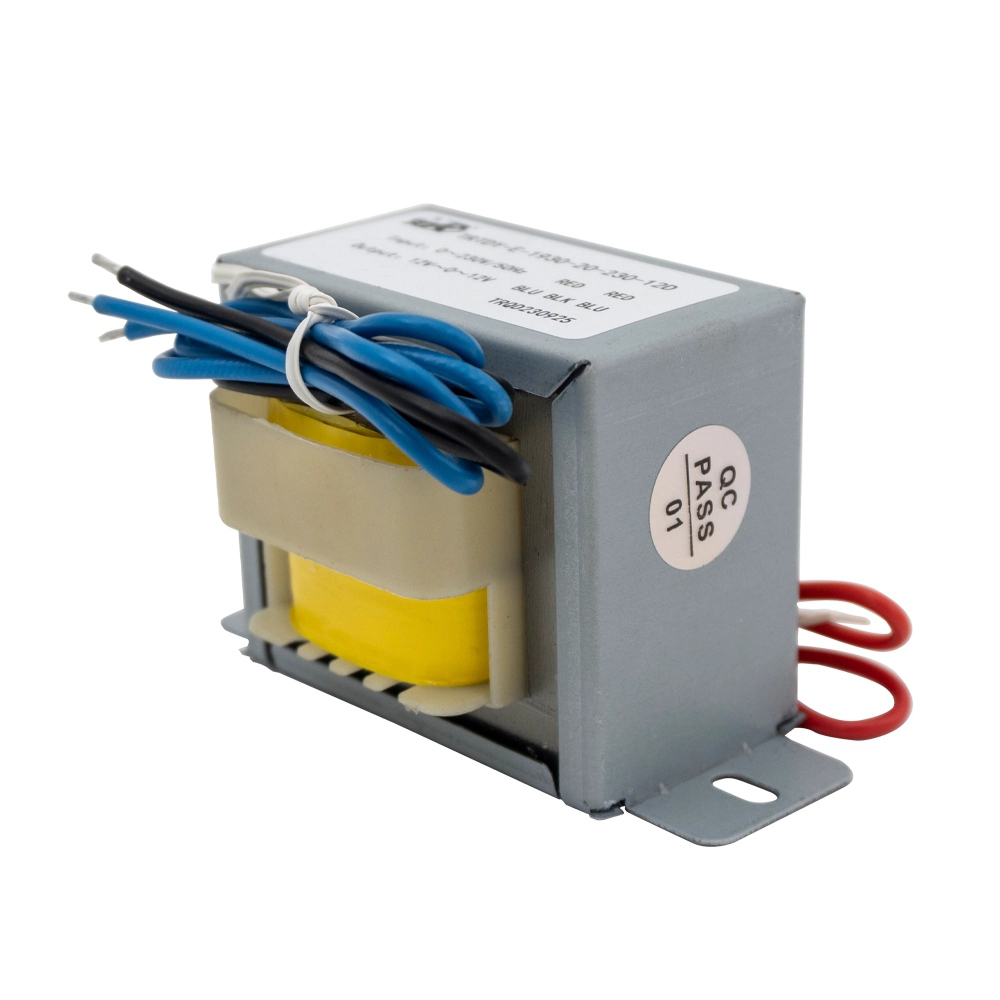

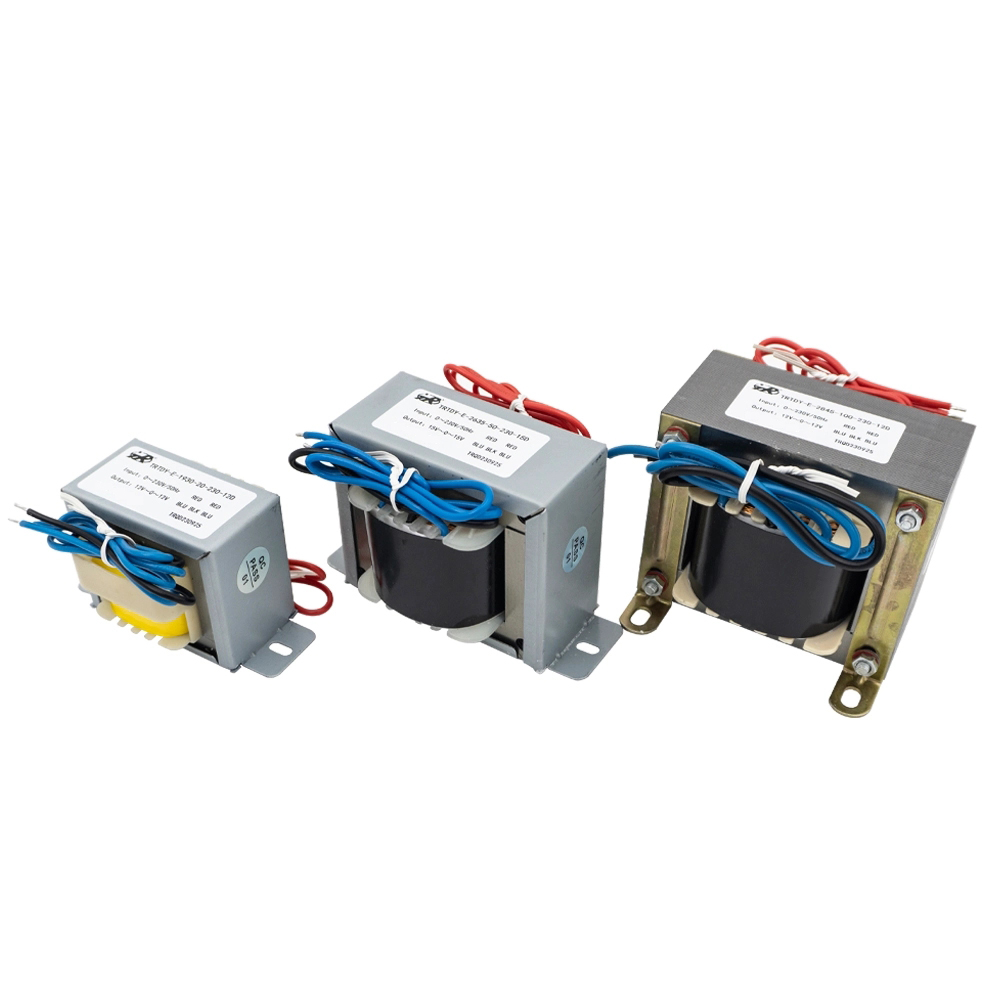

TRTDY-E EI Typ Clip-montierter Transformator, elektrischer Transformator 1,5 VA–300 VA

Der Klemmtransformator vom Typ EI ist eine Art Netzfrequenztransformator. Sein Kern besteht aus ineinander verschachtelten „E“- und „I“-förmigen Siliziumstahllamellen, die durch eine äußere Metallklammer (Pferdeklammer) gesichert sind. Diese Struktur bietet hervorragende mechanische Festigkeit, geringe Vibration und geringe Geräuschentwicklung sowie eine effiziente Wärmeableitung und eine wirksame Unterdrückung von Magnetfeldstreuungen. Es wird häufig in Anwendungen eingesetzt, die eine hohe Stabilität und Zuverlässigkeit erfordern, wie z. B. hochwertige Audiogeräte, Präzisionsinstrumente und industrielle Steuerungssysteme, zur Spannungsumwandlung und elektrischen Isolierung.

Verfügbarkeitsstatus:



erkundigen

Modell:
TRTDY-E
Produktmarke:
TR

Produktmerkmale

* geringer Verlust im Leerlauf.

* hohe Ausgangsleistung.

* hohe Effizienz.

* geringer Temperaturanstieg.

Produktanwendung

Weit verbreitet in Klimaanlagen, Akustik, Mikrowelle, Backofen, Verstärker, SPC-Austausch, USV-Stromversorgung und Stromversorgungsmessgeräten, Geräten aller Art, Maschinenelektronik, medizinischer Behandlung, chemischer Industrie, Post und Telekommunikation, Spinnerei, Populärwissenschaft.

Laden Sie das Größenblatt herunter

Clip-montierter Transformator vom Typ EI.pdf

Technische Daten (mm)

Produktparameter

Typ	Spezifikationen	Leistung (VA)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	Gewicht (kg)
EI 35	10×15	1,5VA	37	35	32	43-47	57	4	0.12
EI 35	10×18	2VA	37	38	32	43-47	55	4	0.14
EI 35	10×20	2,5VA	37	39	33	43-47	55	4	0.16
EI 41	13×15	2,5VA	43	34	35	53-56	67	4	0.16
EI 41	13×17	Konventionelle 3VA	43	37	35	52-54	65	4	0.18
EI 41	13×20	Konventionelle 5VA	43	40	35	53-55	65	4	0.22
EI 41	13×20 Vertikal	5VA	35	40	44	44-48	55	4	0.22
EI 41	13×25	6VA	43	45	35	52-54	63	4	0.27
EI 48	16×20	8VA	50	41	43	60-64	73	4	0.32
EI 48	16×24	Konventionelle 10VA	50	46	43	60-64	76	4	0.38
EI 48	16x24 vertikal	10VA	43	45	51	52-56	67	4	0.38
EI 48	16x28	13VA	50	49	43	58-62	71	4	0.43
EI 48	16x28 Vertikal	13VA	43	49	51	52-56	65	4	0.43
EI 48	16x30	15VA	50	51	43	60-64	76	4	0.47
EI 48	16x30 vertikal	15VA	43	51	51	54~58	68	4	0.47
EI 57	19x20	10VA	60	45	50	68-72	83	4	0.44
EI 57	19x25	Konventionelle 15VA	60	50	50	69-73	84	4	0.55
EI 57	19x25 Vertikal	15VA	50	50	61	67-71	81	4	0.55
EI 57	19x30	Konventionelle 20VA	60	55	50	70-74	85	4	0.65
EI 57	19x30 Vertikal	20VA	50	54	61	66-70	81	4	0.65
EI 57	19x35	25VA	60	60	50	69-73	85	4	0.75
EI 66	22x28	Konventionelle 25VA	69	56	59	78-82	94	4	0.81
EI 66	22x28 Vertikal	25VA	59	56	70	69-73	83	4	0.81
EI 66	22x33	Konventionelle 30VA	69	63	59	80-84	95	4	0.93
EI 66	22x35	35VA	69	65	59	78-82	94	4	0.99
EI 66	22x38	Konventionelle 40VA	69	68	59	79-83	94	4	1.1
EI 66	22x38 Vertikal	40VA	59	68	70	67-71	83	4	1.1
EI 76	26x35	Konventionelle 50VA	78	63	68	90-94	104	4	1.3
EI 76	26x40	70VA	78	68	68	88-92 Drei Löcher	104	4	1.5
EI 76	26x45	Konventionelle 80VA	78	75	69	88-92 Drei Löcher	103	4	1.7
EI 86	28x40	80VA	88	78	77	Halterung 70x62	/	4	1.8
EI 86	28x45	Konventionelle 100VA	87	83	77	Halterung 70x67	/	4	2.0
EI 86	28x50	120VA	87	88	77	Halterung 70x72	/	4	2.2
EI 96	32x40	100VA	97	82	88	Halterung 80x65	/	5	2.3
EI 96	32x45	130VA	97	87	88	Halterung 80x70	/	5	2.6
EI 96	32x50	150VA	97	92	88	Halterung 80x75	/	5	2.9
EI 96	32x55	200VA	97	97	88	Halterung 80x80	/	5	3.1
EI 96	32x60	250VA	97	102	88	Halterung 80x85	/	5	3.4
EI 96	32x65	300VA	97	107	88	Halterung 80x90	/	5	3.7

Diese Produktserie bietet eine Vielzahl von Parameterspezifikationen, die auf die Kundenanforderungen zugeschnitten sind, um unterschiedlichen Anwendungs- und Installationsanforderungen gerecht zu werden.

Benennungsregeln für Produktmodelle

Clipmontierter Transformator vom Typ EI Elektrischer Transformator Elektrischer Transformator 1,5VA-300VA

TRTDY-E EI Typ Clip-montierter Transformator, elektrischer Transformator 1,5 VA–300 VA
