TRCTFS-Serie
TR
Produktmerkmale

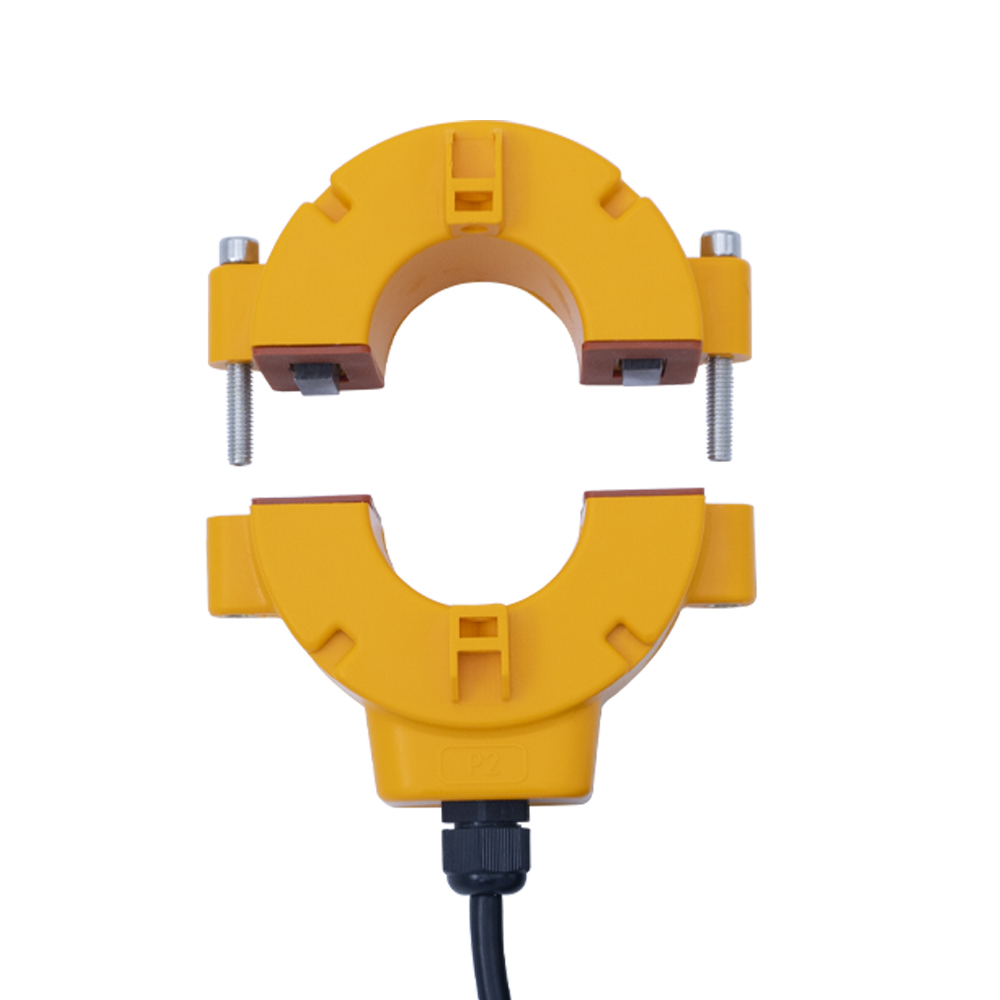

Einfache Nachrüstinstallation und IP-geschütztes Gehäuse – Der aufklappbare Kern ermöglicht das Klemmen um vorhandene Leiter ohne Unterbrechung. Ein abgedichtetes Gehäuse (typischerweise IP65/IP67/IP68) schützt vor dem Eindringen von Staub und Wasser.
Langlebige und wetterbeständige Konstruktion – Besteht aus UV-beständigen, korrosionsbeständigen Materialien, die für eine langfristige Einwirkung von Regen, Feuchtigkeit und Temperaturschwankungen geeignet sind.
Behält eine hohe Messgenauigkeit bei – Bietet zuverlässige und genaue Strommessung (typischerweise Klasse 0,5/1,0) trotz des Schutzgehäuses und anspruchsvoller Umgebungsbedingungen.

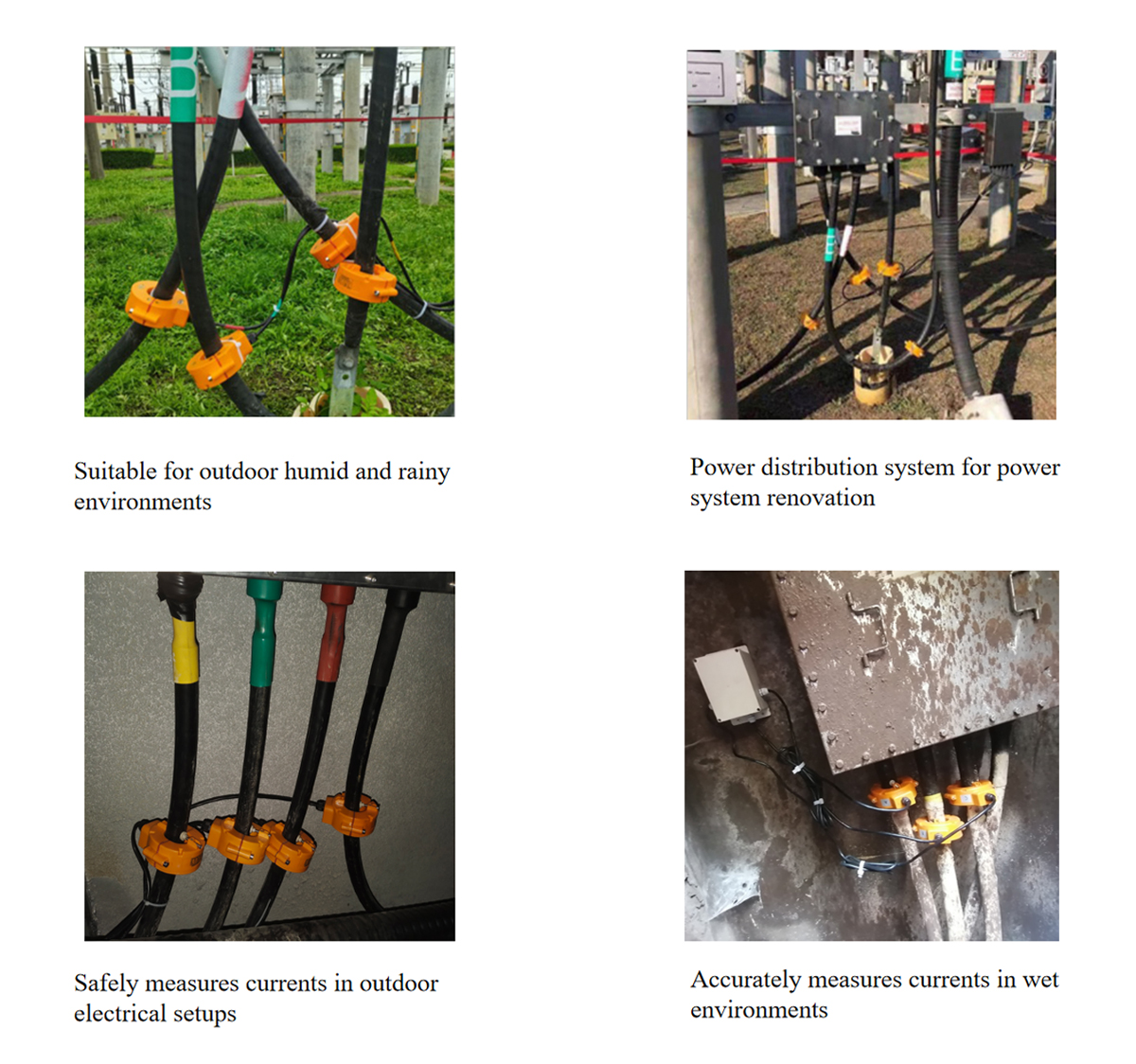

Produktanwendung
Stromüberwachung im Freien – Messung des Stroms in Zählerschränken, Verteilerkästen und an Freileitungen, die der Witterung ausgesetzt sind.
Erneuerbare Energiesysteme – Überwachung des Ausgangsstroms von Solar-PV-Kombinatoren, Windturbinenkreisen und anderen Geräten zur Außenerzeugung.
Industrie- und Meeresumgebungen – Strommessung an feuchten Orten wie Kläranlagen, Pumpstationen, Docks und Schalttafeln an Bord von Schiffen.
Technische Daten
| Elektrische Parameter | Bewerteter Input | 0,1–800 A, 0,1–1200 A | Ausgabeoptionen | 5A, 1A, 0-500mA, Wechselstrom 0-10V |
| Durchsteckmontage | Hervorragende Linearität, hohe Empfindlichkeit | / | / | |
| Mechanische Parameter | Durchsteckmontage | Sammelschienentyp (kreisförmiges Loch) | Kernoptionen | Siliziumstahl/nanokristallin |
| Interner Verguss | Epoxidharz/Polyurethan | Schutzgrade | IP66, IP67, IP68, anpassbar | |
| Typ | Messtyp, Schutztyp, Nullsystemtyp, Leckstromtyp (optional) | |||

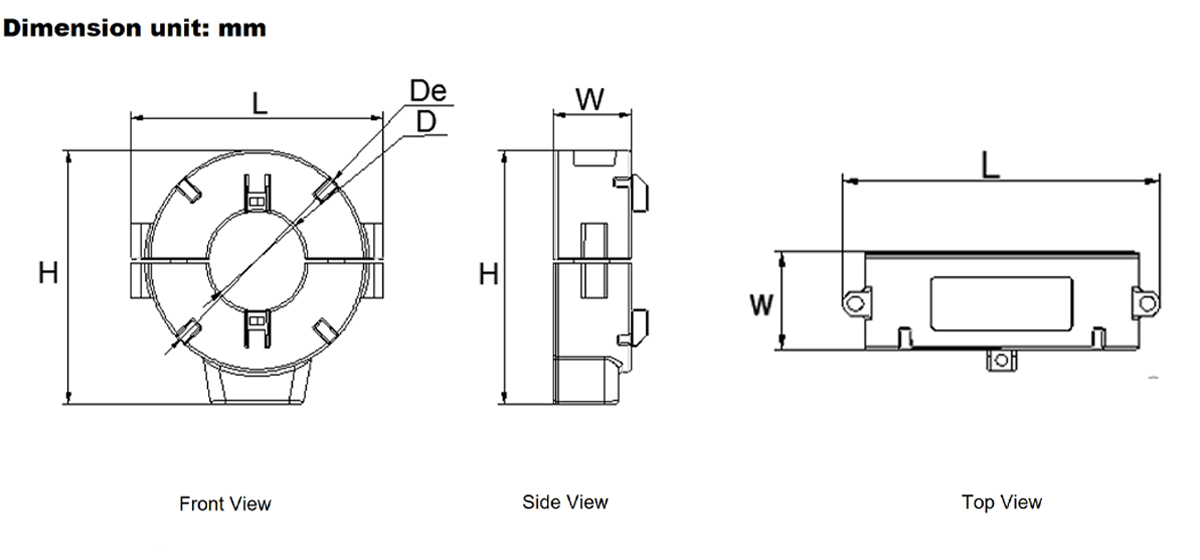

| Seriennummer | Dimensions | Bewerteter Eingang | Nennleistung | ||||
| D | De | L | H | W | |||
| 1 | 45 | 98 | 121 | 113 | 42/50 | 0,1-800A | 5A 1A 1-200mA Wechselstrom 0-10V |
| 2 | 60 | 116 | 136 | 135 | 42/50 | 0,1-1200A | |
| Wasserdichter Split-Core-Nullstromtransformator für den Außenbereich | 0,5–10 mA Wechselstrom 0,1–1 V | ||||||

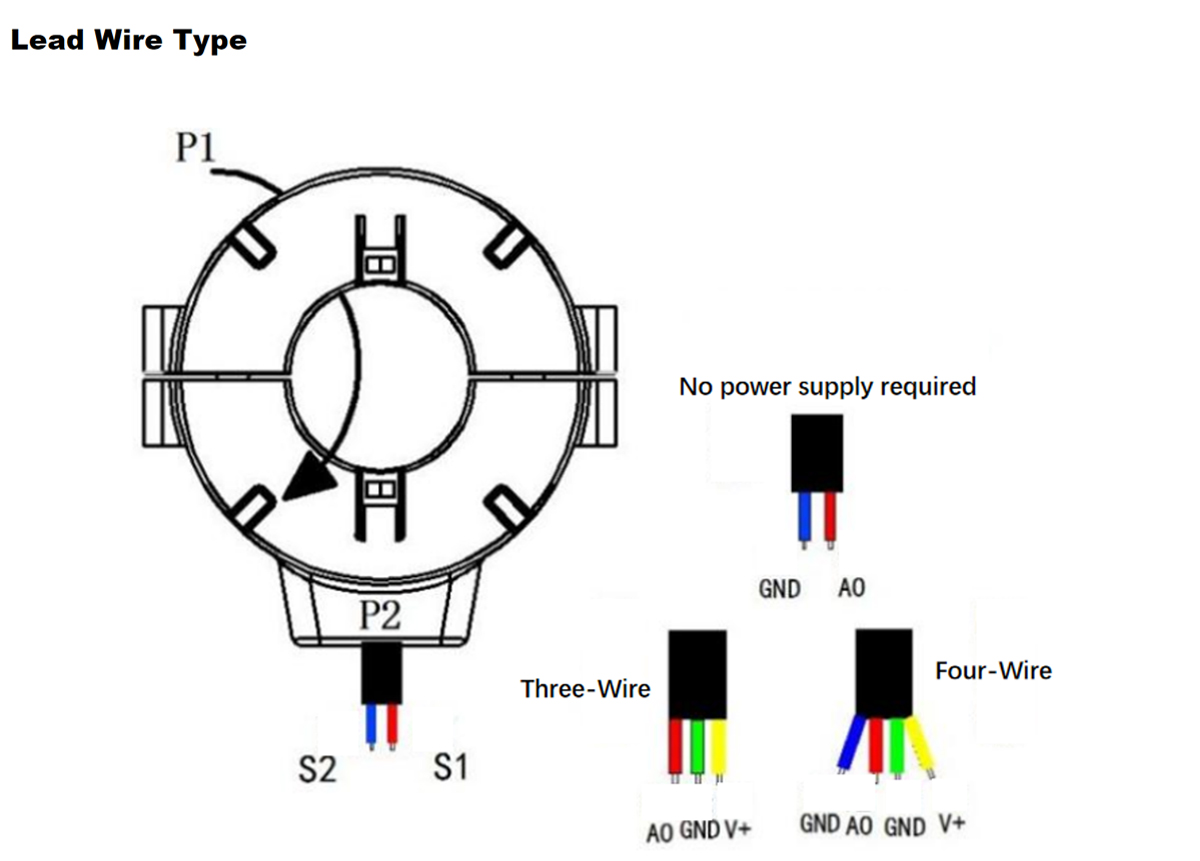

| Wasserdichter Split-Core-Wechselstromsender für den Außenbereich (Stromversorgung: DC 12 V, DC 24 V, DC 10 ~ 30 V; passiv – keine Stromversorgung erforderlich) | Gleichstrom 4–20 mA, Gleichstrom 0–20 mA, Gleichstrom 0–2 V, Gleichstrom 0–5 V, Gleichstrom 0–10 V | ||||||
Praktische Anwendung
* Wird hauptsächlich bei Renovierungsprojekten für Stromverteilungssysteme im Freien eingesetzt und zeichnet sich durch Spritzwasserschutz und kurzfristige Beständigkeit gegen Wassereintauchen aus.
* Einfache Installation ohne Demontage der Primärsammelschiene; Ein Betrieb unter Spannung ist ebenfalls möglich (mit geeigneten elektrischen Schutzmaßnahmen).
* Kann in Verbindung mit Relaisschutz-, Mess- und Messgeräten verwendet werden.
* Es hat keinen Einfluss auf die normale Stromversorgung vor Ort, spart Arbeitskräfte, Materialressourcen und finanzielle Ressourcen für das Renovierungsprojekt des Benutzers und verbessert die Effizienz.
* Bevor der Siliziumstahlkern geschlossen wird, stellen Sie sicher, dass die Endfläche
Der Einschnitt ist sauber, frei von Flecken und Verunreinigungen. Er muss mit einem Rostschutzmittel behandelt werden.
* Verwenden Sie zum Anziehen der Schrauben einen Drehmomentschlüssel (elektrisch/pneumatisch) und stellen Sie das Drehmoment auf einen angemessenen Bereich ein.
