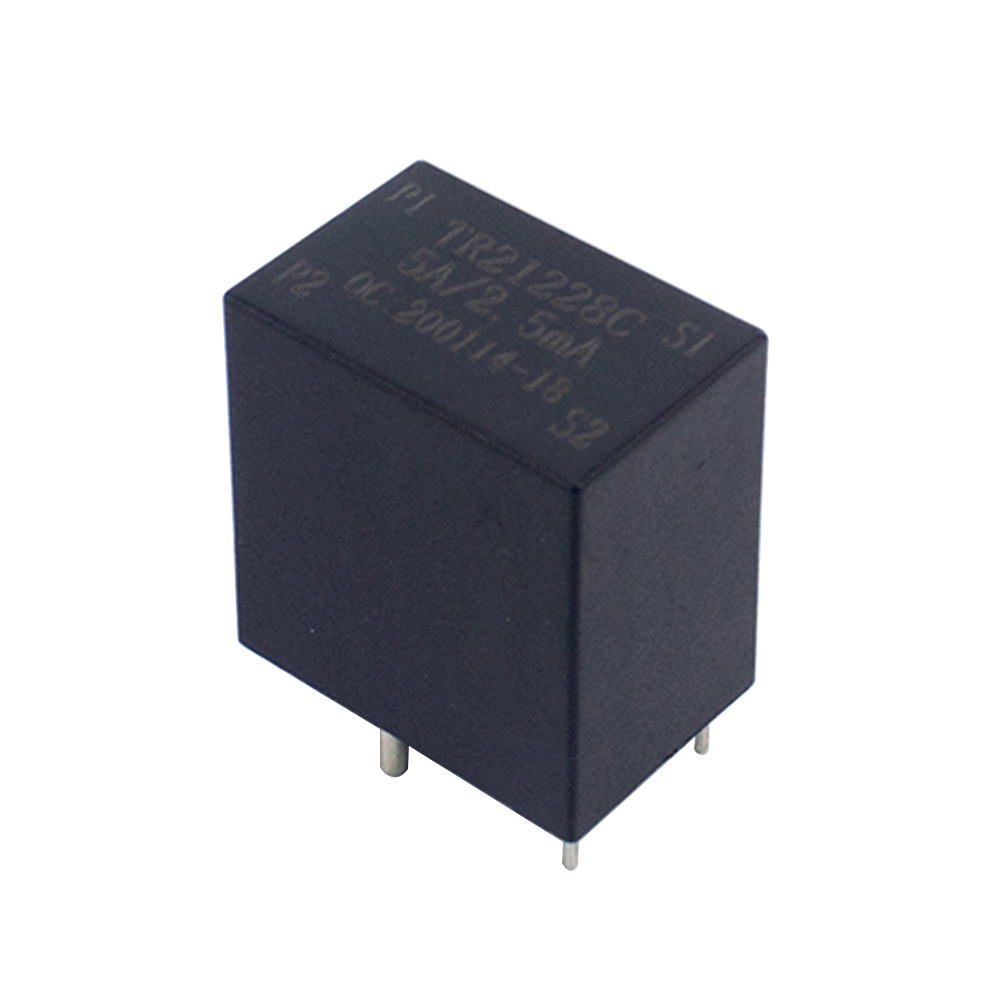

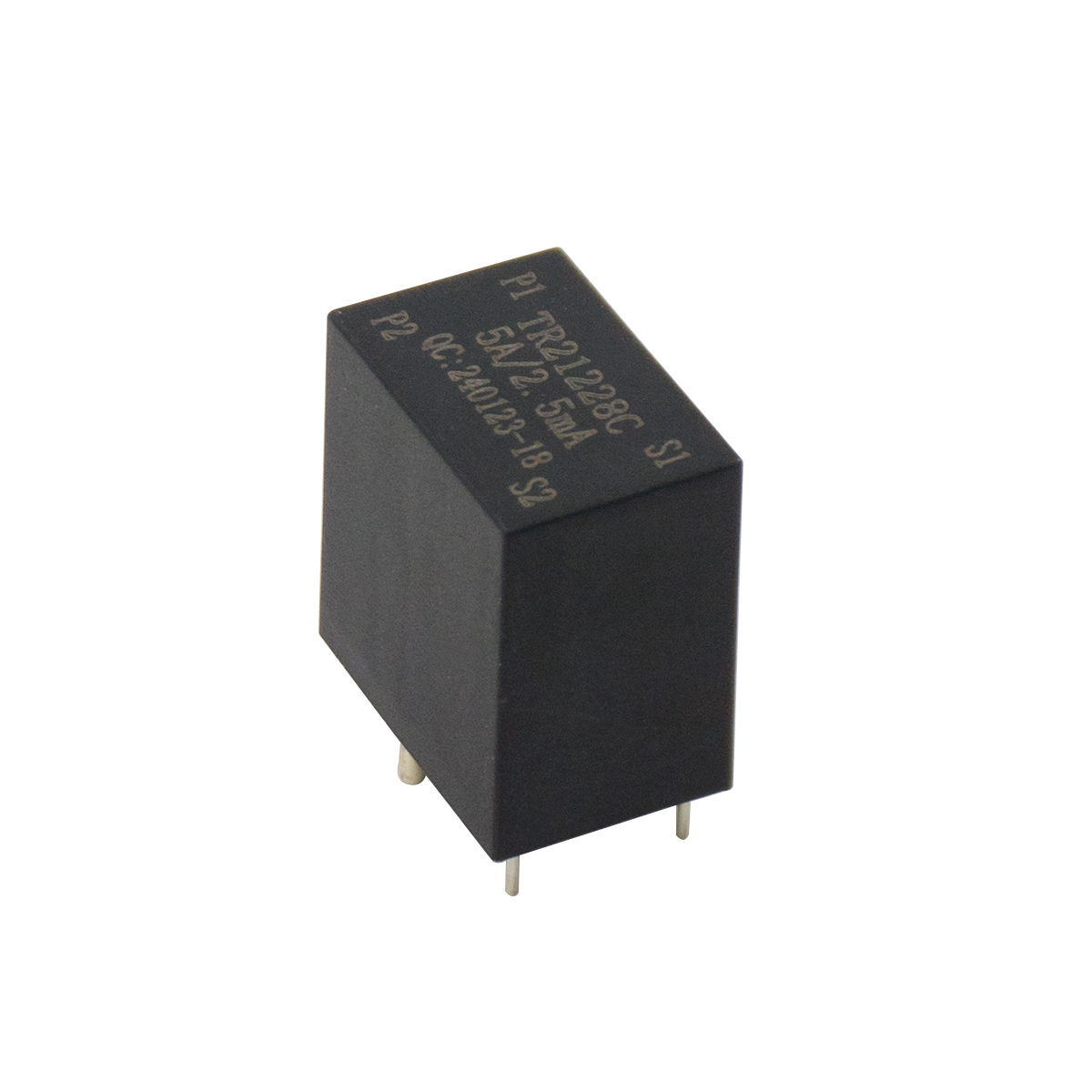

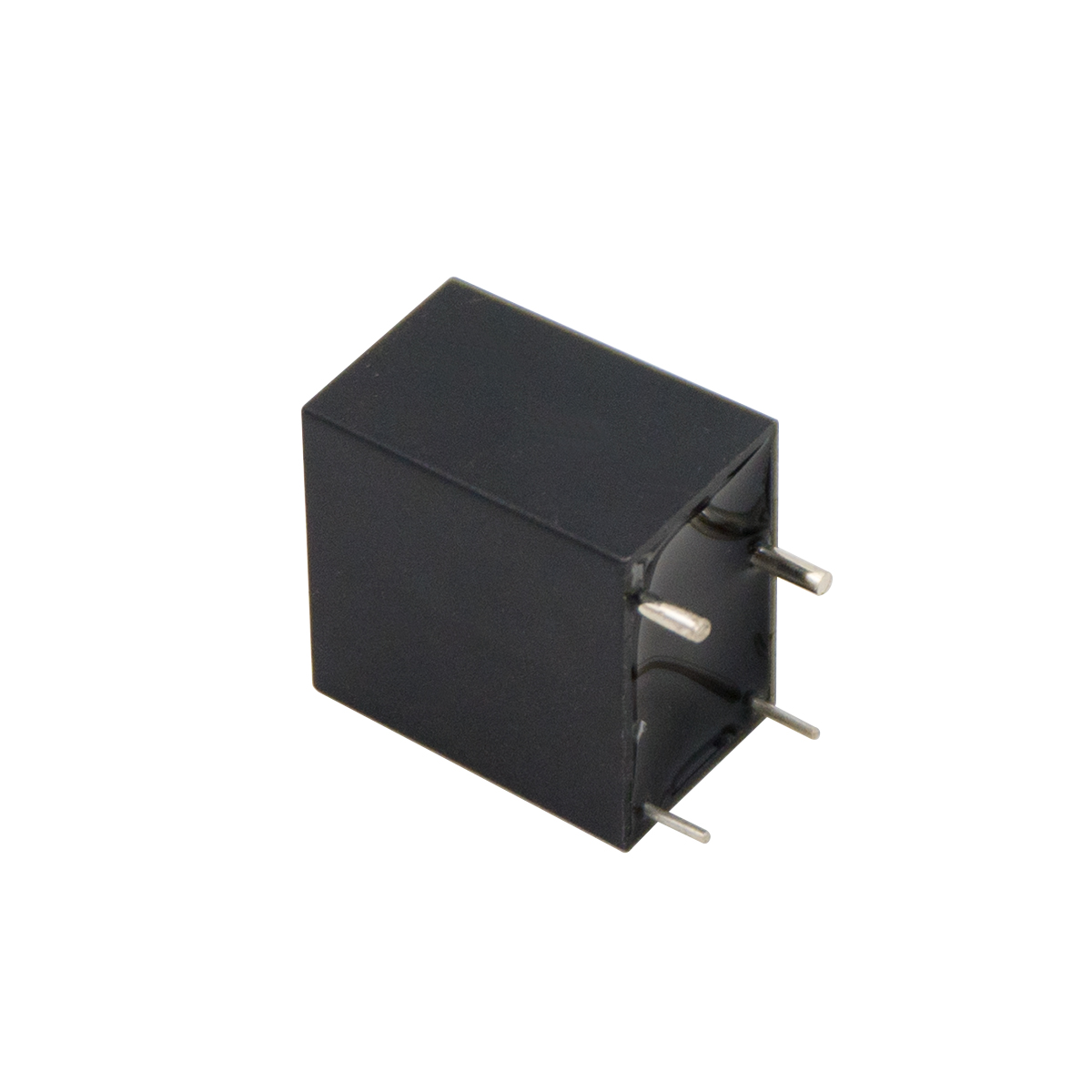

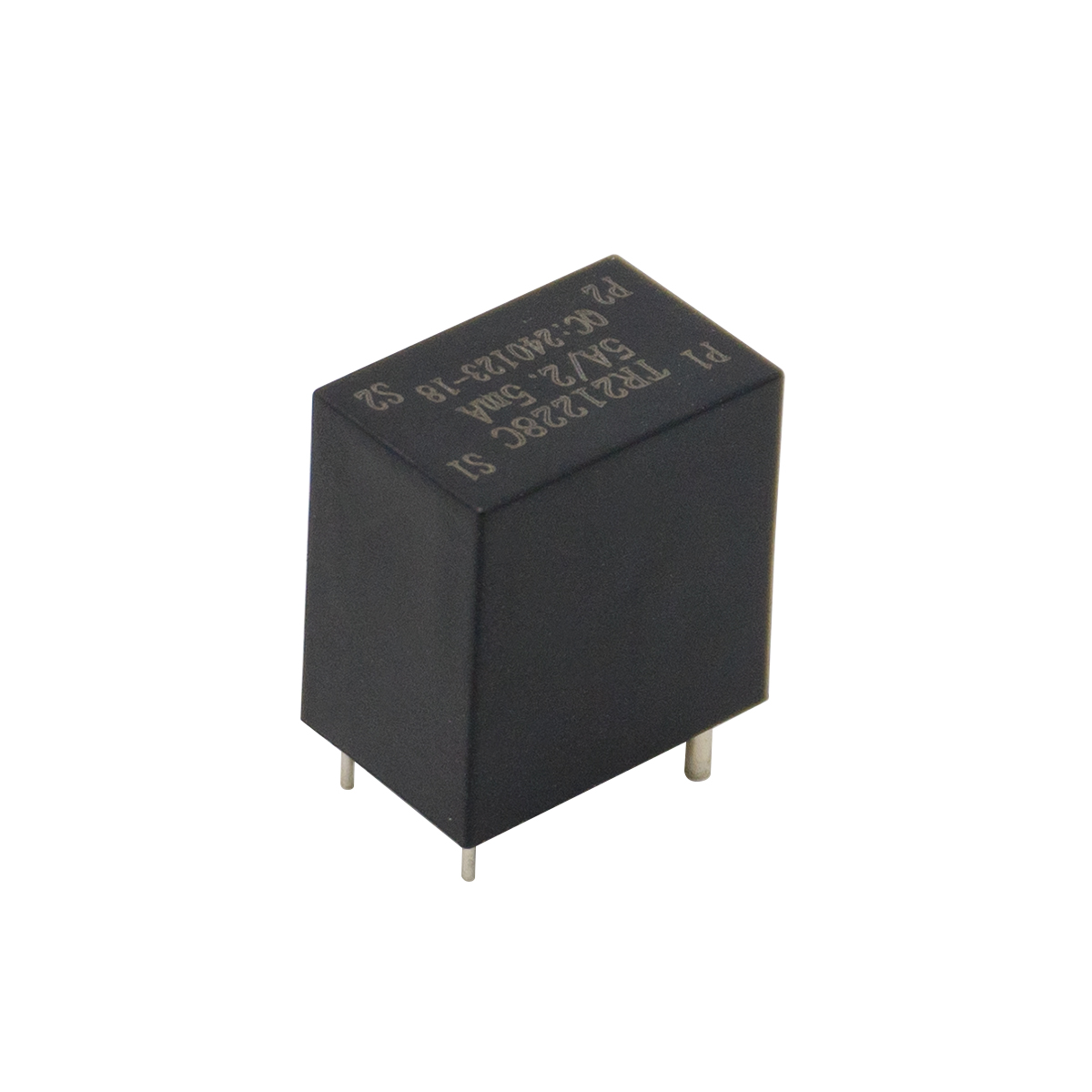

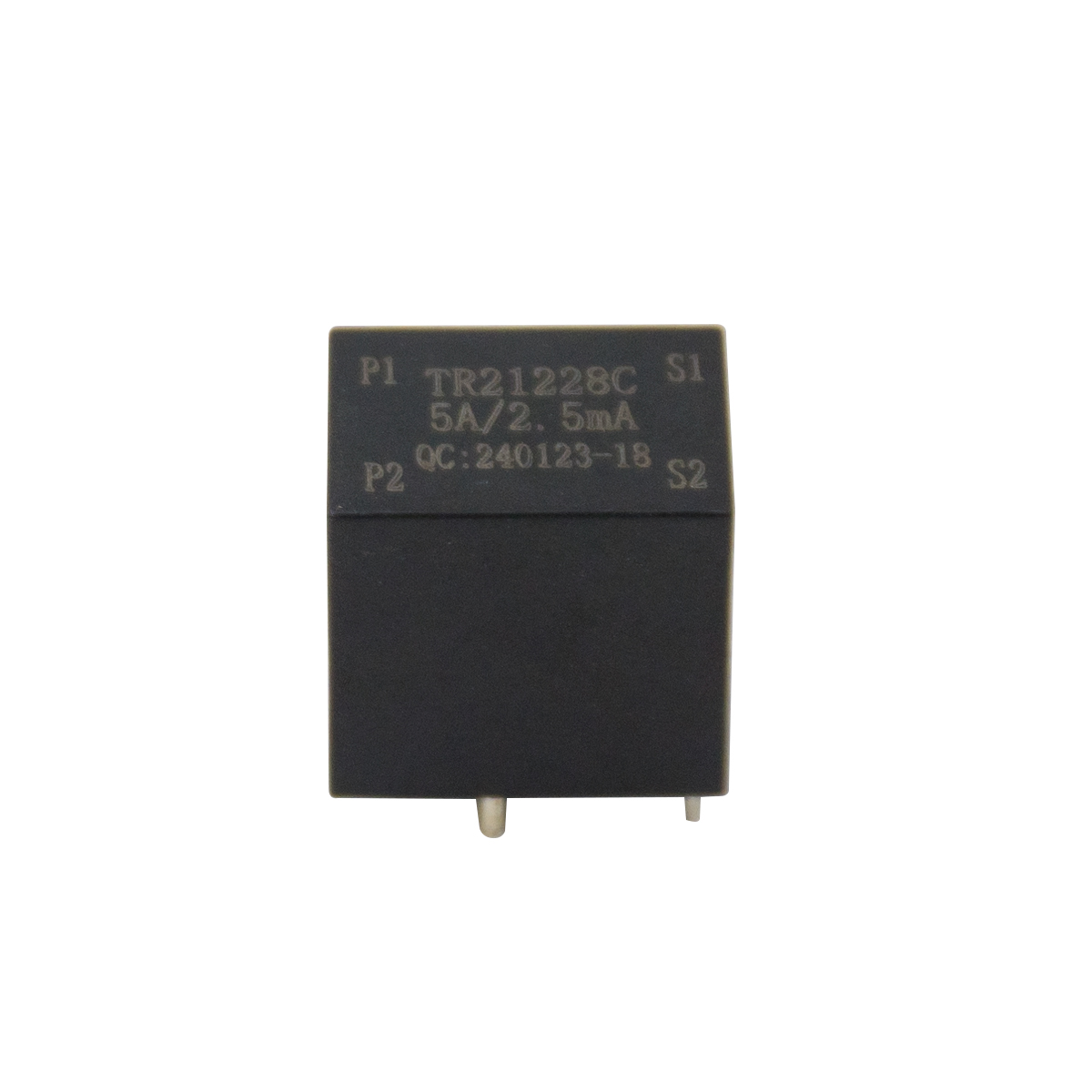

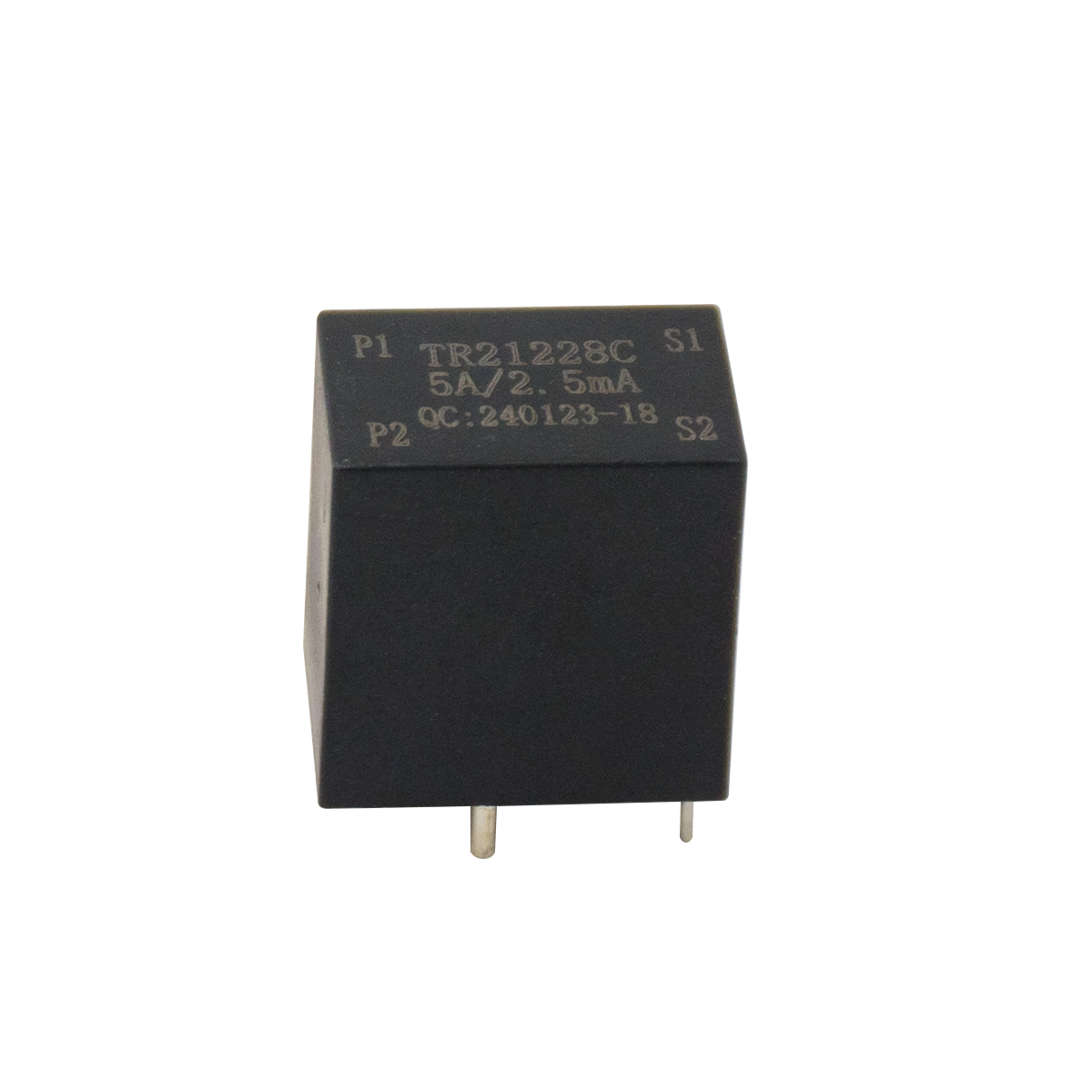

TR21228C
TR
100000
100
Shanghai
Instrumentenstromwandler
Dieses Produkt wird als Messgerät für elektrische Energie verwendet, das eine hohe Präzision und einen kleinen Phasenfehler erfordert. Der Eingangswechselstrom durch das Kernloch des Transformators induziert auf der Sekundärseite ein Stromsignal auf Ma-Niveau, das vom Back-End-Abtastwiderstand in das erforderliche Spannungssignal umgewandelt und auf Basis der Mikroverarbeitung präzise an die elektronische Schaltung übertragen wird.
Merkmale
Niedriger Preis, einfache Kostenkontrolle.
Hohe Präzision, großer linearer Bereich, ausgezeichnete Konsistenz.
Geringe Größe und geringes Gewicht, einfach für die Leiterplattenmontage mit hoher Dichte.
Verschiedene Formstrukturen sind verfügbar
Anwendung
: Zur Überwachung von Multifunktionsinstrumenten, intelligenten Erkennungsinstrumenten, elektronischen Wattstundenzählern und Gebäudesteuerungssystemen.
| Produktparameter | ||||
| Elektrische Leistungsparameter | Betriebstemperatur | -25℃~+55℃/-40℃~~+85℃ optional | Relative Luftfeuchtigkeit | ≤90 %hPa |
| Innenisolierung | Epoxidharz | Isolationswiderstand | > 500 M Ohm/500 VDC | |
| Mittlere Stärke | 3000Vac/min | Stoßspannung standhalten | 5000 V (1,2/50 μs Standard-Blitzwelle) | |
| Betriebsfrequenz | 50–400 Hz | Genauigkeitsklasse | Gemäß (IEC 61869-2) Klasse 0,1, 0,2 und (JBT/10665-2016) 0,1, 0,2 | |
| Umweltfreundlich | Gemäß den Anforderungen von RoHS; | |||
| Typischer Wert der Produkte | |||||||
| Typ | Nenneingangsstrom (AC) | Nennausgangsstrom (AC) | Verhältnis | Maximale Überlastzeiten | Sekundärlast (Ohm) | Genauigkeitsklasse | Abmessungen (mm) |

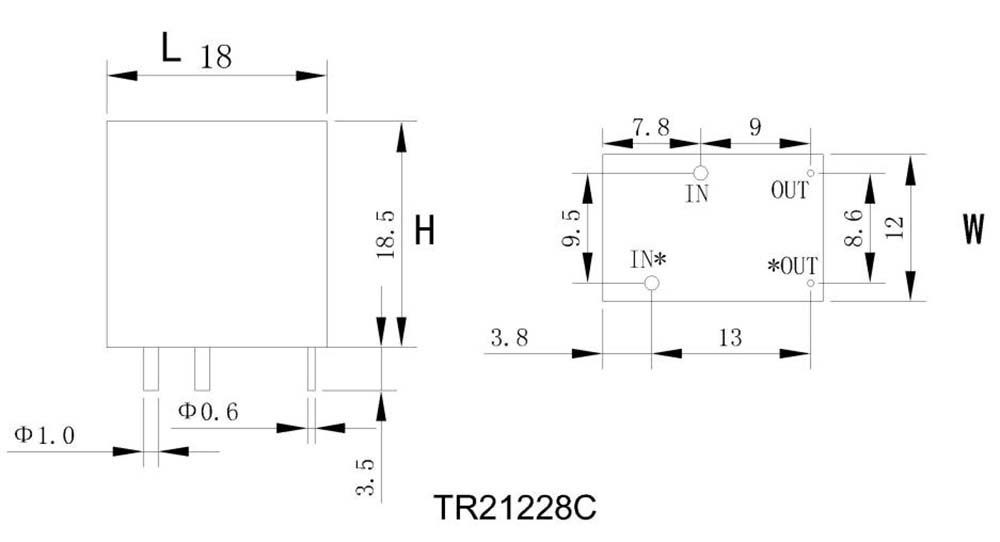

| TR21228C | 0~5A | 0~5mA | 1000:1 2000:1 2500:1 | 2 | ≤200 | 0,1, 0,2 | LWH 18-12-12.8 |
