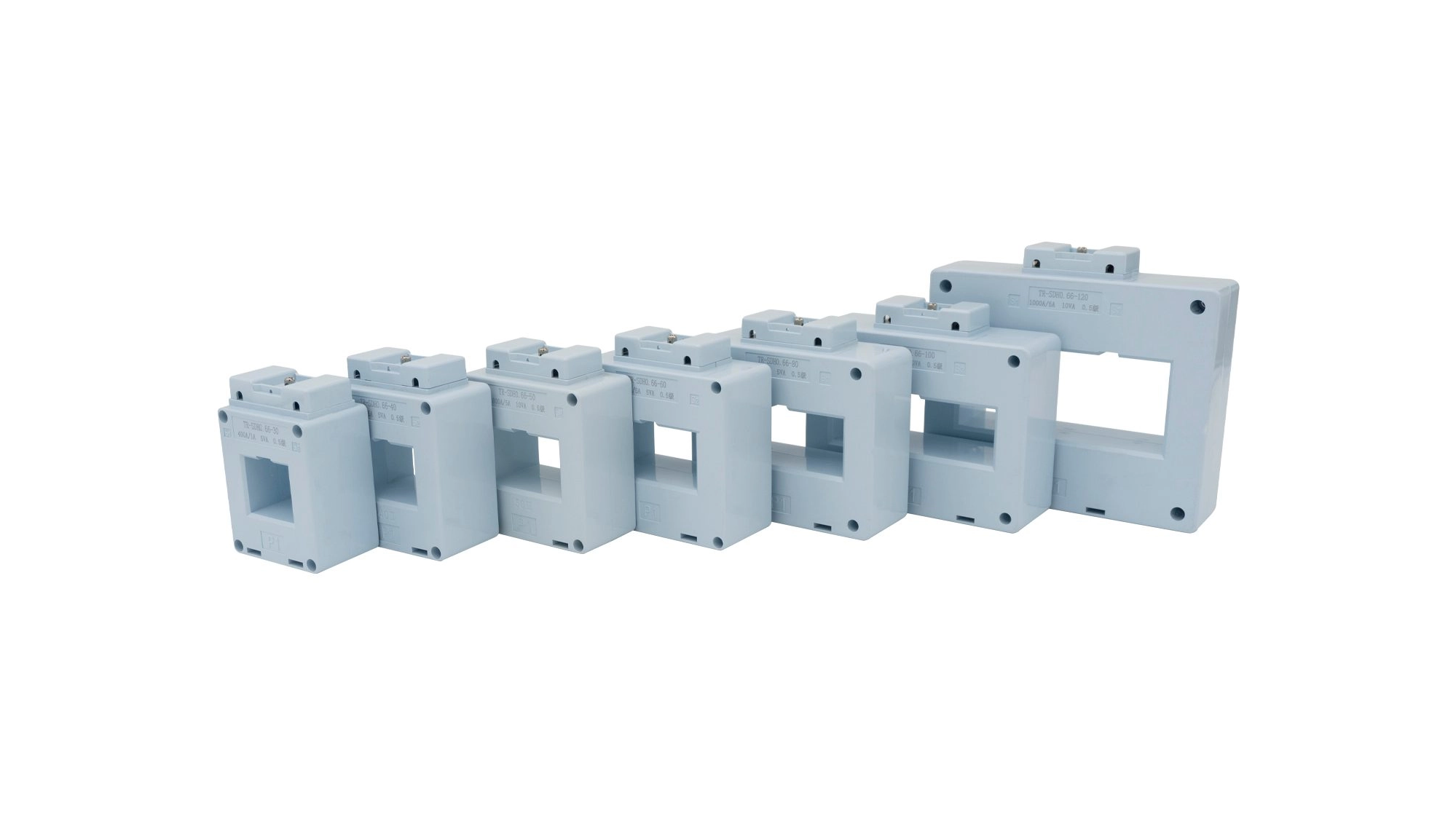

Wie funktioniert ein Niederspannungs-Stromtransformator?

Ein Niederspannungs-Stromtransformator (LVCT) ist ein unverzichtbares Gerät, das in elektrischen Energiesystemen zum Messen, Überwachen und Schützen von Niederspannungsstromkreisen verwendet wird. Niederspannungs-Stromwandler werden typischerweise in Systemen mit Nennspannungen unter 1 kV eingesetzt und ermöglichen eine genaue Strommessung, indem sie hohe Primärströme in niedrigere, proportionale Sekundärströme umwandeln, die für Instrumente, Relais und Messgeräte geeignet sind. Sie sorgen für elektrische Sicherheit, ermöglichen ein effizientes Energiemanagement und unterstützen die Fehlererkennung in industriellen und kommerziellen Stromnetzen.

Funktionsprinzip:

Der Niederspannungs-Stromtransformator arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn Wechselstrom (AC) durch den Primärleiter fließt, erzeugt er um ihn herum ein Magnetfeld. Der Magnetkern des LVCT fängt diesen magnetischen Fluss ein und induziert einen proportionalen Strom in der Sekundärwicklung. Der induzierte Sekundärstrom behält ein festes Verhältnis zum Primärstrom bei (z. B. 1000:5 A), was eine genaue Strommessung ermöglicht, ohne Messgeräte direkt hohen Stromstärken auszusetzen.

Das Magnetkernmaterial – häufig aus hochpermeablem Siliziumstahl oder nanokristallinen Legierungen – minimiert Kernverluste und gewährleistet Linearität über einen weiten Strombereich. Die Isolierung zwischen Primär- und Sekundärkreis gewährleistet die elektrische Sicherheit. Während des Betriebs reproduziert der LVCT die Wellenform des Primärstroms mit minimalem Phasen- und Amplitudenfehler und ermöglicht so eine präzise Messung, Energieüberwachung und Schutzrelaiskoordination.

Hauptmerkmale:

Hohe Messgenauigkeit:
Bietet eine präzise Stromumwandlung mit geringen Verhältnis- und Phasenfehlern und gewährleistet so zuverlässige Messwerte für Messgeräte und Relais.

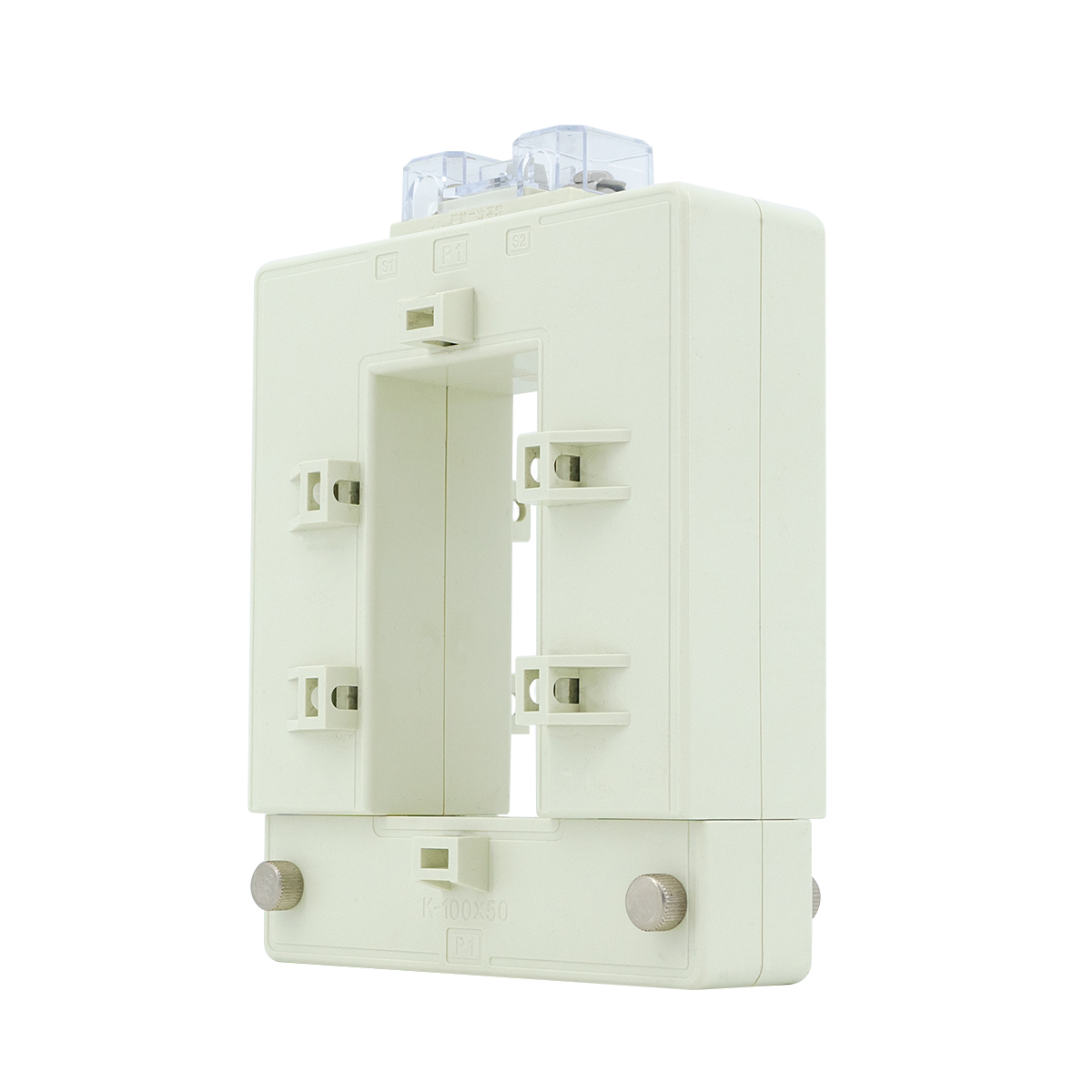

Kompaktes und robustes Design:
Entwickelt für die einfache Installation in Schalttafeln, Sammelschienensystemen oder Stromverteilertafeln. Das robuste Gehäuse gewährleistet mechanische Festigkeit und Schutz vor Staub, Feuchtigkeit und Vibrationen.

Verbesserte elektrische Isolierung:
Entwickelt mit hochwertigen Isoliermaterialien, um Niederspannungsumgebungen sicher standzuhalten und gleichzeitig dielektrische Durchschläge oder Kurzschlüsse zu verhindern.

Großer Messbereich:
Unterstützt verschiedene Primärstromwerte (von einigen Ampere bis zu mehreren Tausend Ampere) und ermöglicht so den flexiblen Einsatz in verschiedenen elektrischen Systemen.

Sicherheit und Isolierung:
Bietet galvanische Trennung zwischen Hochstrom-Primärkreisen und empfindlichen Messgeräten und schützt so Personal und Geräte vor elektrischen Gefahren.

Anwendungen:

Niederspannungs-Stromwandler werden häufig in industriellen, kommerziellen und Versorgungsnetzen eingesetzt. In der industriellen Automatisierung überwachen sie Motorlasten, erkennen Überlastungen und unterstützen die Prozessoptimierung. In Gewerbegebäuden sind LVCTs integrale Bestandteile von Energiemanagementsystemen (EMS) und intelligenten Zählern und helfen dabei, den Energieverbrauch zu verfolgen und die Effizienz zu verbessern.

Sie werden auch häufig in Niederspannungsverteilern, Schaltschränken , , Schalttafeln und erneuerbaren Energiesystemen wie Solar- und Windkraftanlagen zur Strommessung und Lastverteilung eingesetzt. Darüber hinaus dienen LVCTs als Schutzrelais – sie erkennen abnormale Strombedingungen wie Kurzschlüsse oder Erdschlüsse –, um Leistungsschalter auszulösen und Geräteschäden zu verhindern.

Zusammenfassend ist der NS-Stromwandler ein wichtiges Instrument für die genaue Stromerfassung, den Schutz und die Steuerung in elektrischen Niederspannungsnetzen. Seine Kombination aus hoher Präzision, Sicherheit und Langlebigkeit macht es unverzichtbar in modernen Energieüberwachungs-, Automatisierungs- und Energieeffizienzanwendungen.
