Wie funktioniert ein Stromwandler?

Funktionsprinzip eines Stromwandlers

Ein Stromwandler erkennt das von einem elektrischen Strom erzeugte Magnetfeld oder die Spannung und wandelt diese Informationen in ein elektrisches Signal um. Verschiedene Arten von Stromwandlern verwenden unterschiedliche Sensortechnologien.

Ein transformatorbasierter Stromwandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er ein Magnetfeld um den Leiter. Ein Magnetkern im Inneren des Wandlers sammelt dieses Magnetfeld und erzeugt einen kleineren Strom in der Sekundärwicklung. Das Sekundärsignal ist proportional zum Primärstrom und kann zur Messung und zum Schutz verwendet werden.

Beispielsweise kann ein Stromwandler einen hohen Strom wie 500 A in ein kleineres Signal wie 5 A oder 1 A umwandeln, das von Messgeräten und Steuergeräten sicher gemessen werden kann.

Ein Hall-Effekt-Stromwandler nutzt die Hall-Effekt-Technologie zur Strommessung. Ein Hall-Sensor wird im Magnetfeld des stromdurchflossenen Leiters platziert. Wenn Strom durch den Leiter fließt, ändert sich das Magnetfeld und das Hall-Element erzeugt ein Spannungssignal. Dieses Signal wird dann verstärkt und verarbeitet, um einen Ausgang zu erzeugen, der proportional zum Eingangsstrom ist. Hall-Effekt-Stromwandler können sowohl Wechsel- als auch Gleichströme messen und eignen sich daher für Batteriesysteme, Elektrofahrzeuge, Solarenergiesysteme und Industrieanlagen.

Ein Shunt-basierter Stromwandler verwendet einen Präzisionswiderstand mit niedrigem Widerstand, der Shunt-Widerstand genannt wird. Wenn Strom durch den Widerstand fließt, entsteht ein kleiner Spannungsabfall. Der Wandler misst diese Spannung und wandelt sie in einen Stromwert um. Diese Methode ermöglicht genaue Messungen und wird häufig in elektronischen Geräten und Gleichstromsystemen verwendet.

Ausgangssignale von Stromwandlern

Stromwandler können je nach Anwendungsanforderungen unterschiedliche Arten von Ausgangssignalen liefern.

Stromwandler mit Spannungsausgang liefern Signale wie 0 bis 5 V oder 0 bis 10 V. Diese Signale werden häufig in Steuerungssystemen und Überwachungsgeräten verwendet.

Stromausgangswandler verwenden häufig 4 bis 20 mA-Signale. Dieser Standard wird häufig in industriellen Anwendungen verwendet, da das Signal große Entfernungen übertragen kann und eine hohe Beständigkeit gegen elektrische Störungen aufweist.

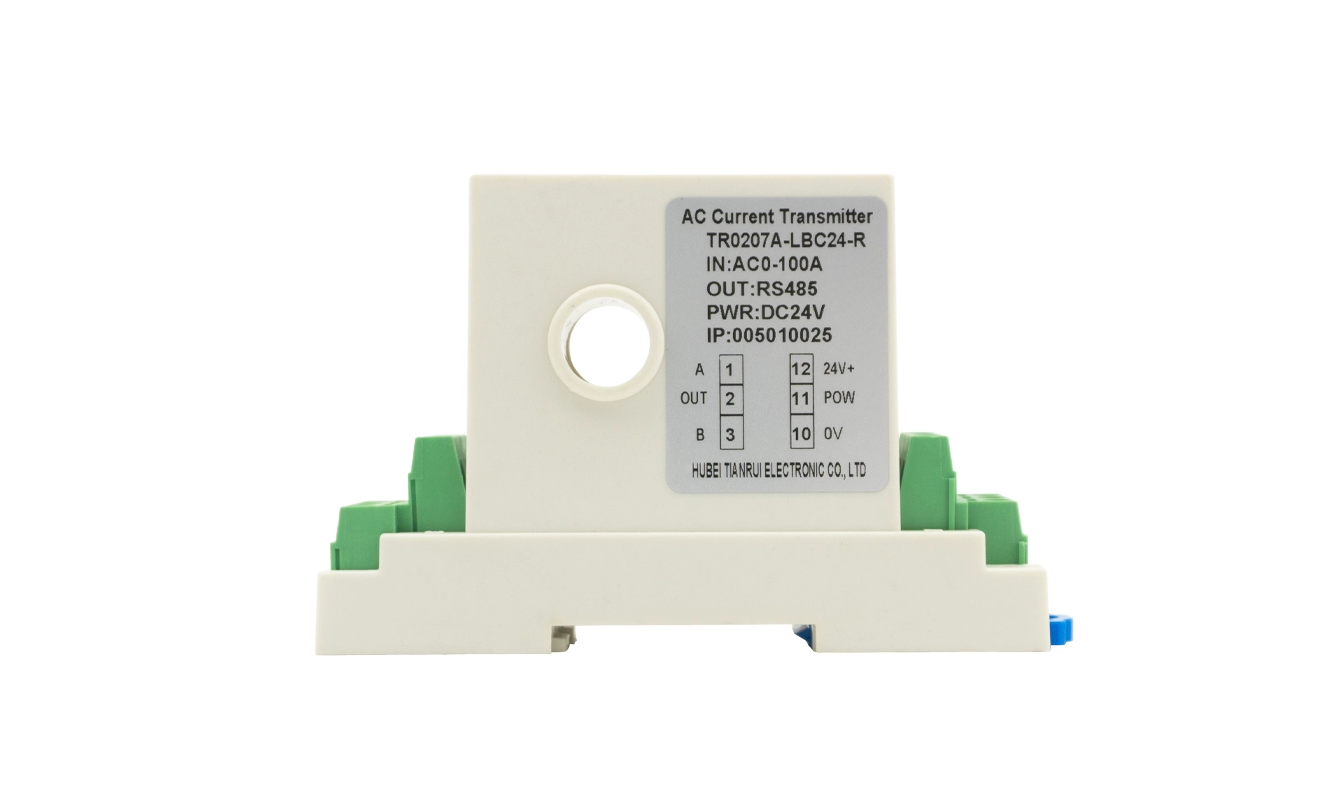

Stromwandler mit digitalem Ausgang können über Schnittstellen wie RS485, CAN-Bus und Modbus direkt mit modernen Steuerungssystemen kommunizieren. Diese Geräte eignen sich für intelligente Überwachungs- und Automatisierungssysteme.

Vorteile von Stromwandlern

Stromwandler sorgen für eine elektrische Isolierung zwischen Hochleistungsstromkreisen und Messgeräten. Dies verbessert die Systemsicherheit und schützt empfindliche elektronische Geräte vor Hochspannungs- und Hochstrombedingungen.

Sie bieten außerdem eine hohe Messgenauigkeit, schnelle Reaktionsgeschwindigkeit, ein kompaktes Design und eine einfache Integration in automatisierte Systeme. Moderne Stromwandler haben in der Regel einen geringen Stromverbrauch und können in anspruchsvollen Industrieumgebungen zuverlässig arbeiten.

Anwendungen von Stromwandlern

Stromwandler sind in vielen Branchen weit verbreitet. In Energiesystemen werden sie zur Energieüberwachung, zum elektrischen Schutz und zum Lastmanagement eingesetzt. In erneuerbaren Energiesystemen messen sie den Strom von Solarmodulen, Windkraftanlagen und Batteriespeichersystemen. In Elektrofahrzeugen überwachen sie den Batterieladestrom und den Motorstrom. In der industriellen Automatisierung werden sie zur Motorsteuerung, Geräteüberwachung und Fehlererkennung eingesetzt.

Abschluss

Ein Stromwandler erfasst elektrischen Strom durch elektromagnetische Induktion, Hall-Effekt-Technologie oder Widerstandsmessung und wandelt ihn in ein lesbares Ausgangssignal um. Durch die Bereitstellung genauer und isolierter Strommessungen spielen Stromwandler eine wichtige Rolle in modernen elektrischen Systemen und verbessern die Sicherheit, Energieeffizienz und Steuerungsleistung.
