Wie funktioniert ein Wechselspannungswandler?

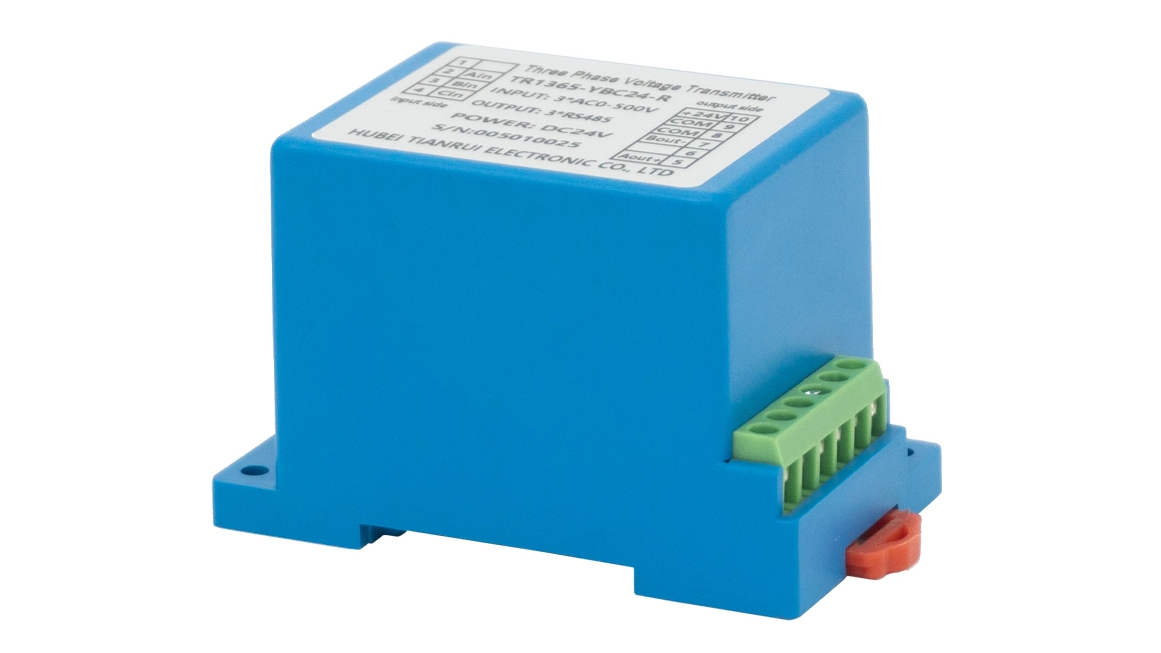

Ein Wechselspannungswandler ist ein wichtiges elektrisches Gerät, das Wechselspannungssignale in standardisierte Gleichspannungs- oder Stromsignale mit niedrigem Pegel umwandelt, die leicht zu messen, zu überwachen oder in Steuerungssysteme zu integrieren sind. Sein Betrieb basiert auf drei Kernschritten: Signalabtastung, Isolierung und Umwandlung sowie Ausgangskalibrierung.

Zunächst tastet der Wandler die Eingangswechselspannung über einen eingebauten Spannungsteiler oder Potenzialtransformator (PT) ab. Ein Spannungsteiler wird typischerweise für Niederspannungsanwendungen verwendet und reduziert hohe Wechselspannungen durch ohmsche oder kapazitive Spannungsteilung auf einen beherrschbaren Bereich. Bei Hochspannungsszenarien wandelt ein Potenzialtransformator die primärseitige Hochspannung auf ein sicheres Sekundärsignal mit niedriger Spannung (normalerweise 100 V oder weniger) herunter. Dieses abgetastete Wechselstromsignal wird dann mithilfe von Dioden oder Brückengleichrichtern in ein pulsierendes Gleichstromsignal gleichgerichtet. Nach der Gleichrichtung glättet eine Filterschaltung (bestehend aus Kondensatoren und Induktivitäten) den pulsierenden Gleichstrom in ein stabiles Gleichstromsignal.

Um die elektrische Sicherheit zu gewährleisten und Störungen zwischen den Eingangs- und Ausgangskreisen zu verhindern, enthalten die meisten Wandler Isolationskomponenten wie Optokoppler oder Trenntransformatoren, die die Hochspannungseingangsseite von der Niederspannungsausgangsseite trennen. Schließlich kalibriert ein Präzisionsverstärker das geglättete Gleichstromsignal, um branchenübliche Ausgangsbereiche wie 0–5 V, 0–10 V Gleichstrom oder 4–20 mA Strom zu erfüllen, wodurch es mit gängigen Industriegeräten wie SPS, Datenloggern und digitalen Messgeräten kompatibel ist.

Wechselspannungswandler zeichnen sich durch mehrere bemerkenswerte Merkmale und Vorteile aus. Sie bieten eine hohe Messgenauigkeit (typischerweise innerhalb von ±0,2 % bis ±0,5 % des Skalenendwerts) und gewährleisten so zuverlässige Daten für kritische Überwachungsaufgaben. Ihre starke Anti-Interferenz-Fähigkeit, die durch die Isolationstechnologie ermöglicht wird, schirmt das Ausgangssignal vor elektromagnetischen Störungen (EMI) und Spannungsspitzen ab und macht sie so für den Einsatz in rauen Industrieumgebungen geeignet. Darüber hinaus verfügen sie über einen großen Eingangsspannungsbereich, können über ein breites Temperaturspektrum stabil betrieben werden und zeichnen sich durch kompakte Designs aus, die eine einfache Installation in Schaltschränken ermöglichen. Im Gegensatz zu direkten Spannungsmessmethoden eliminieren sie das Risiko einer Hochspannungsexposition für Bediener und nachgeschaltete Geräte und erhöhen so die Gesamtsystemsicherheit.

Diese Wandler finden umfangreiche Anwendungen in vielen Bereichen. In der industriellen Automatisierung werden sie zur Überwachung der Spannung von Motoren, Pumpen und Produktionslinien eingesetzt und ermöglichen einen Über- oder Unterspannungsschutz, um Geräteschäden zu verhindern. In Stromverteilungssystemen spielen sie eine Schlüsselrolle bei der Überwachung intelligenter Netze und Umspannwerke und liefern Echtzeit-Spannungsdaten für die Netzstabilitätsanalyse und Fehlerdiagnose. Sie sind auch in Systemen für erneuerbare Energien wie Solarwechselrichtern und Windturbinenkonvertern unverzichtbar, wo sie die AC-Ausgangsspannung überwachen, um die Effizienz der Energieumwandlung zu optimieren.

Darüber hinaus werden sie in Gebäudemanagementsystemen eingesetzt, um die Spannung von Beleuchtung, HVAC und anderen elektrischen Verbrauchern zu überwachen und so Bemühungen zur Energieeinsparung und zum Stromverbrauchsmanagement zu unterstützen. Kurz gesagt, Wechselspannungswandler dienen als wichtige Brücke zwischen Hochspannungs-Wechselstromsystemen und Niederspannungssteuergeräten und gewährleisten eine sichere, genaue und effiziente Überwachung und Verwaltung elektrischer Signale.
