Produktmerkmale
Hohe Messgenauigkeit
Zuverlässige Isolationsleistung
Postmontierte kompakte Struktur
Starke Entstörung mit stabiler Signalausgabe.
Produktanwendung

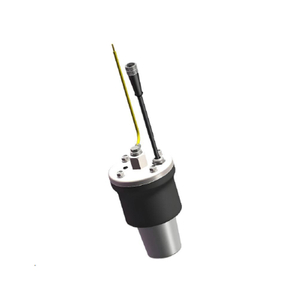

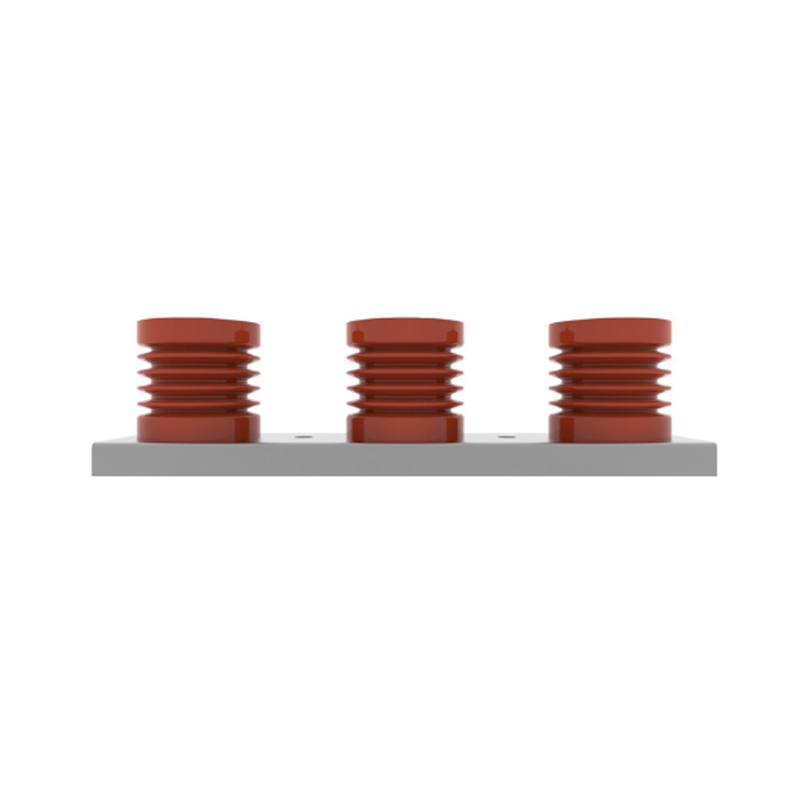

Dieser nachmontierte elektronische Spannungssensor eignet sich für Mittelspannungsschaltanlagen, Stromverteilerschränke, intelligente Netze und elektrische Schutzeinheiten zur Echtzeit-Spannungserkennung.
Schimmel
| Nenneingangsspannung | 10kV | 13.8kV | 20kV | 33kV |
| Spannung aushalten | 42kV | 56kV | 80kV | 90kV |
| Blitzstoßspannung | 75kV | 115 kV | 150 kV | 210kV |
| Phasenspannungstransformationsverhältnis | 10 kV/√3: 3,25 V/√3 | 13,8 kV/√3: 3,25 V/√3 | 24 kV/√3: 3,25 V/√3 | 33 kV/√3: 3,25 V/√3 |
| Nullspannungstransformationsverhältnis | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 | 10 kV/√3: 6,5 V/√3 |
| Lastwiderstand | 2MΩ-10MΩ | 1MΩ/75PF 200kΩ/350PF 2kΩ/50PF | ||
| Hilfsstromversorgung | —— | AC/DC 24–48 V | ||

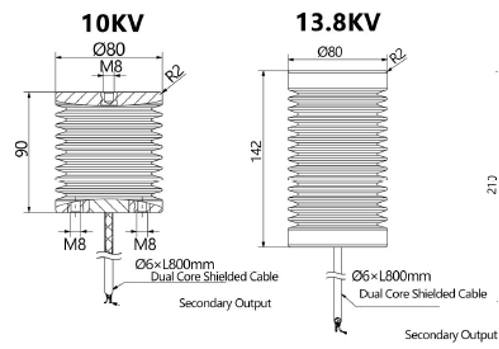

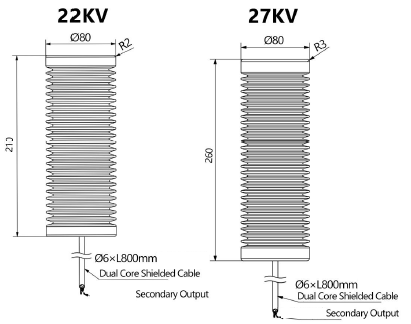

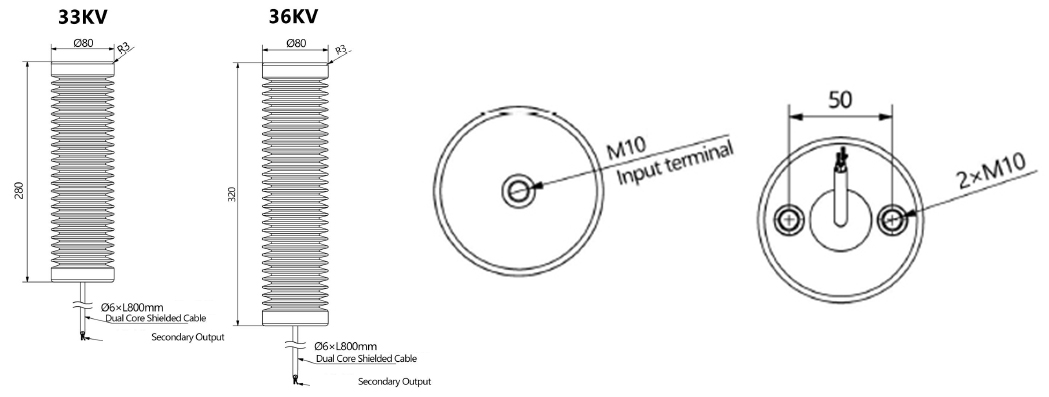

| Isolatorgröße | D80*H90mm | D80*H142mm | D80*H210mm | D80*H300mm |
| Phasenspannung (Genauigkeit) | 0.5 | |||
| Nullspannung (Genauigkeit) | 1/3P | |||
| Teilentladung | ≤10PC(1,2Un) | |||
| Nennspannungskoeffizient | 1,9 Un für 8 Stunden | |||
| Max. Versorgungsstrom | 30mA | |||
| Umgebungstemperatur | -40℃~+70℃ | |||
| Isolierung | Epoxidharzverkapselung | |||
| Eindringschutzklasse | IP67 | |||
| Standard | GB/T 20840,7 (GB/T 20840,6)/IEC 60044-7 (IEC 61869-6/111)IP67 | |||
