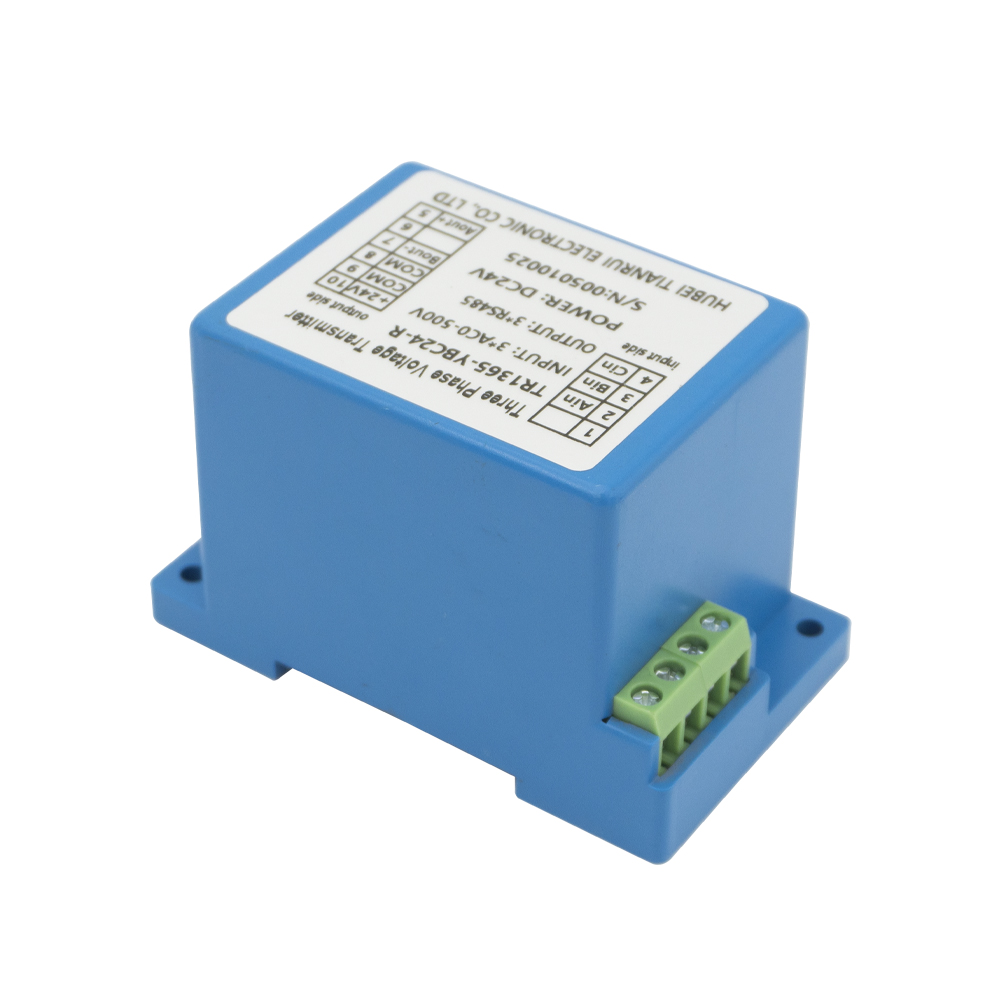

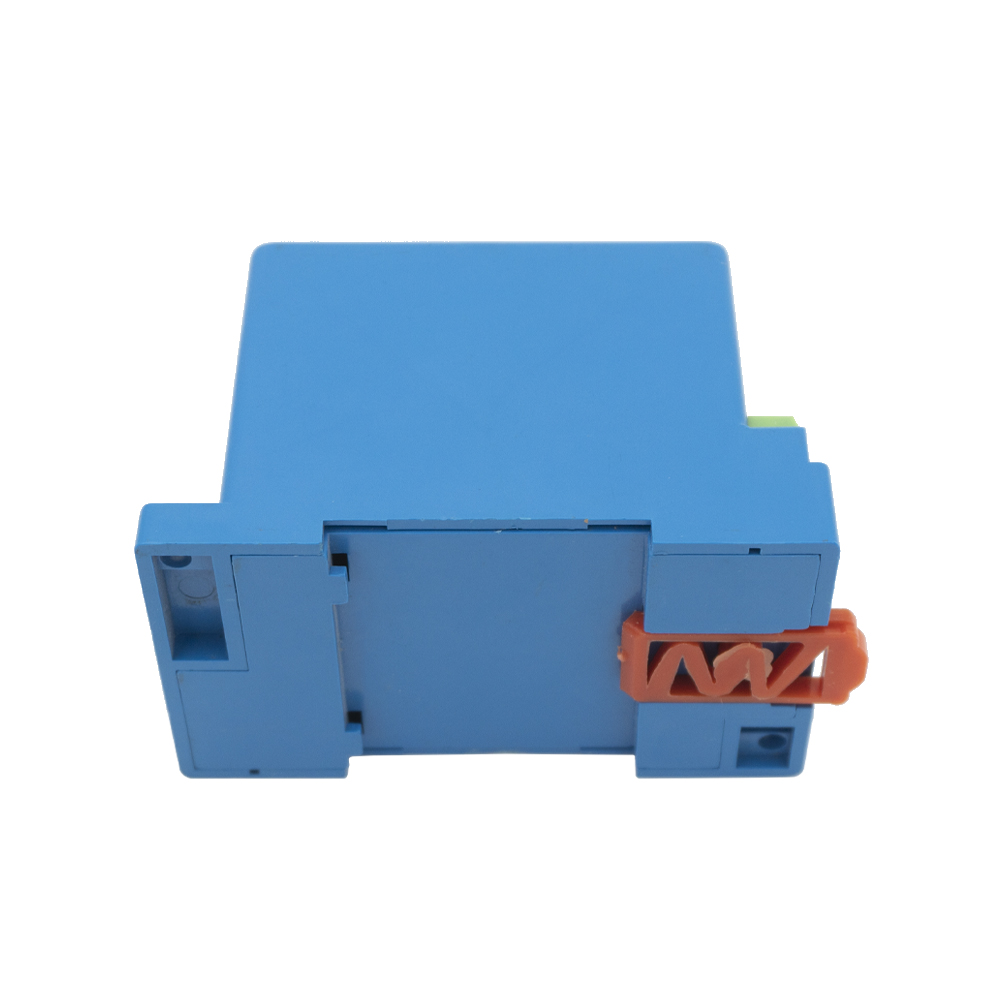

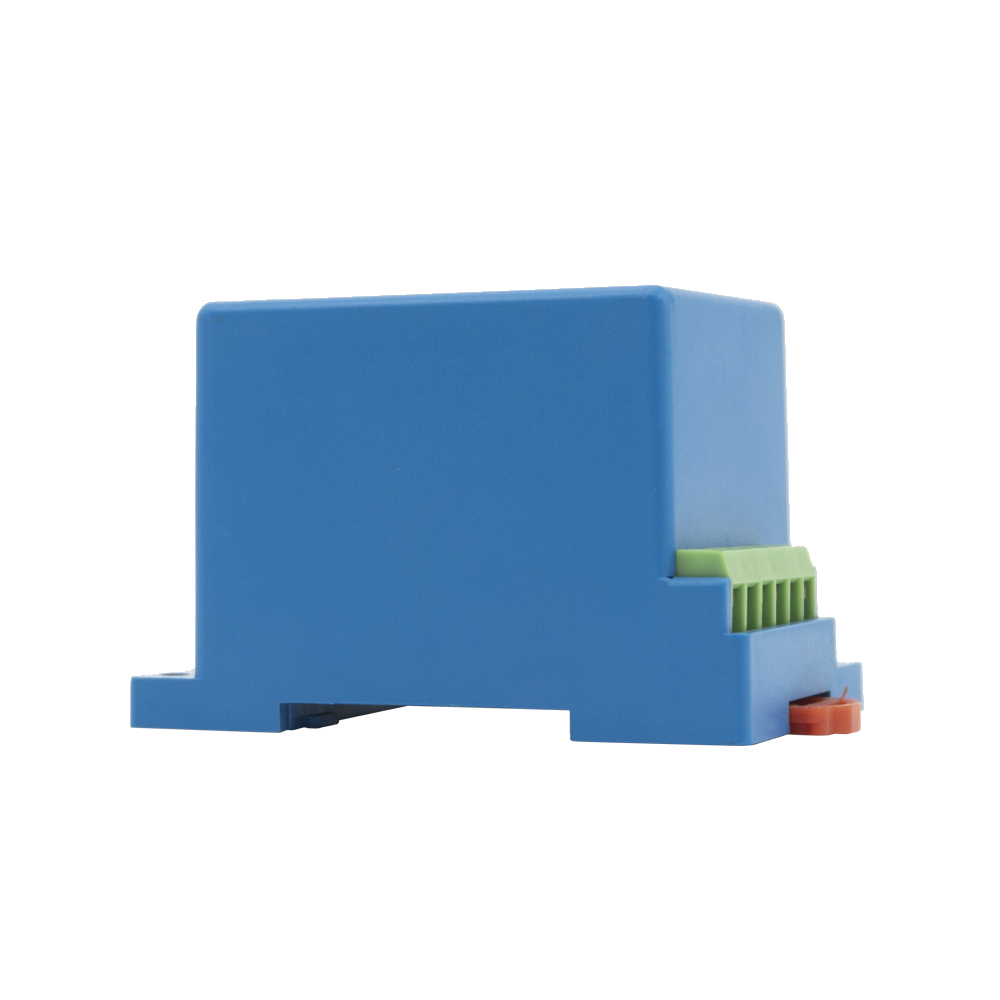

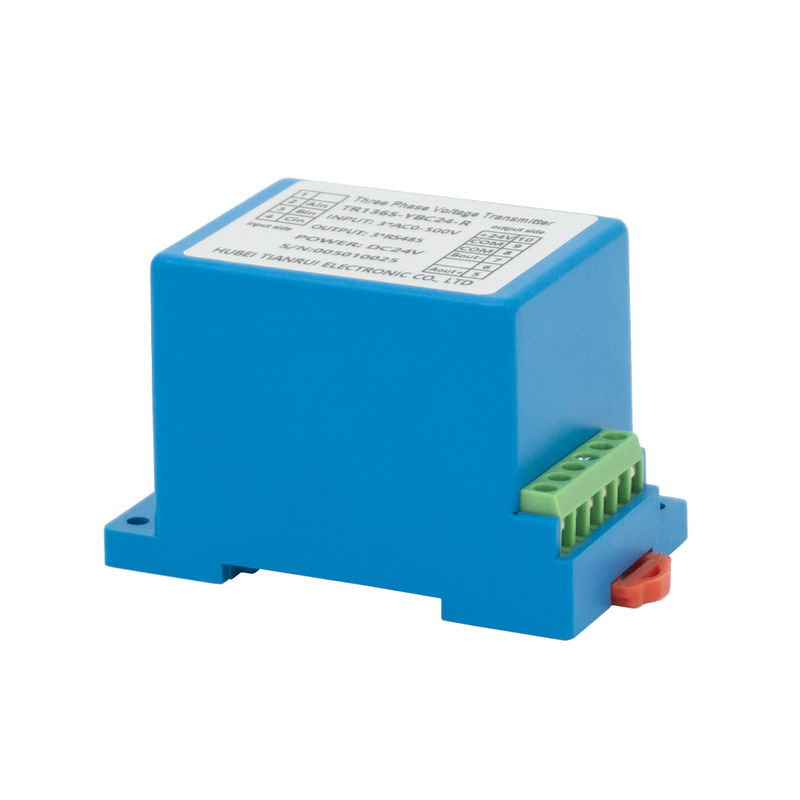

Dreiphasen-Spannungswandler RS485-Leistungssensor-Spannungssender

Ein dreiphasiger Spannungswandler ist ein Messgerät zur Überwachung der dreiphasigen Wechselspannung und deren Umwandlung in ein proportionales, standardisiertes Ausgangssignal wie 0–10 V oder 4–20 mA. Es ermöglicht die genaue Messung von Phase-zu-Phase- oder Phase-zu-Neutralleiter-Spannungen und sorgt gleichzeitig für eine elektrische Isolierung zwischen Hochspannungseingängen und Low-Level-Steuerkreisen.

Verfügbarkeitsstatus:



erkundigen

Modell:
TR1365-YBC24-R
Produktmarke:
TR

Produktbeschreibung

Produktmerkmale

Ein dreiphasiger Spannungswandler ist ein Messgerät zur Überwachung der dreiphasigen Wechselspannung und deren Umwandlung in ein proportionales, standardisiertes Ausgangssignal wie 0–10 V oder 4–20 mA. Es ermöglicht die genaue Messung von Phase-zu-Phase- oder Phase-zu-Neutralleiter-Spannungen und sorgt gleichzeitig für eine elektrische Isolierung zwischen Hochspannungseingängen und Low-Level-Steuerkreisen. Mit hoher Genauigkeit, starker Entstörungsfähigkeit und stabiler Leistung sind dreiphasige Spannungswandler ideal für die kontinuierliche Überwachung in komplexen Stromsystemen. Sie werden häufig in Stromverteilertafeln, Industrieautomatisierung, Motorsteuerung, Energiemanagementsystemen und Anlagen für erneuerbare Energien eingesetzt und tragen zur Verbesserung der Betriebssicherheit, Effizienz und Systemzuverlässigkeit bei.

Produktanwendungen

Stromverteilertafeln: Überwachung der Sammelschienen- und Eingangs-/Ausgangsspannungen in Schaltanlagen und Umspannwerken.

Industrielle Automatisierung: Bereitstellung von Spannungsrückmeldungen für Motorantriebe, SPS und Prozesssteuerungssysteme.

Erneuerbare Energiesysteme: Verfolgung von Netz- und Generatorspannungen in Solar-/Windanlagen.

Gebäude- und Facility-Management: Überwachung der dreiphasigen Versorgungsqualität für HVAC, Aufzüge und Rechenzentren.

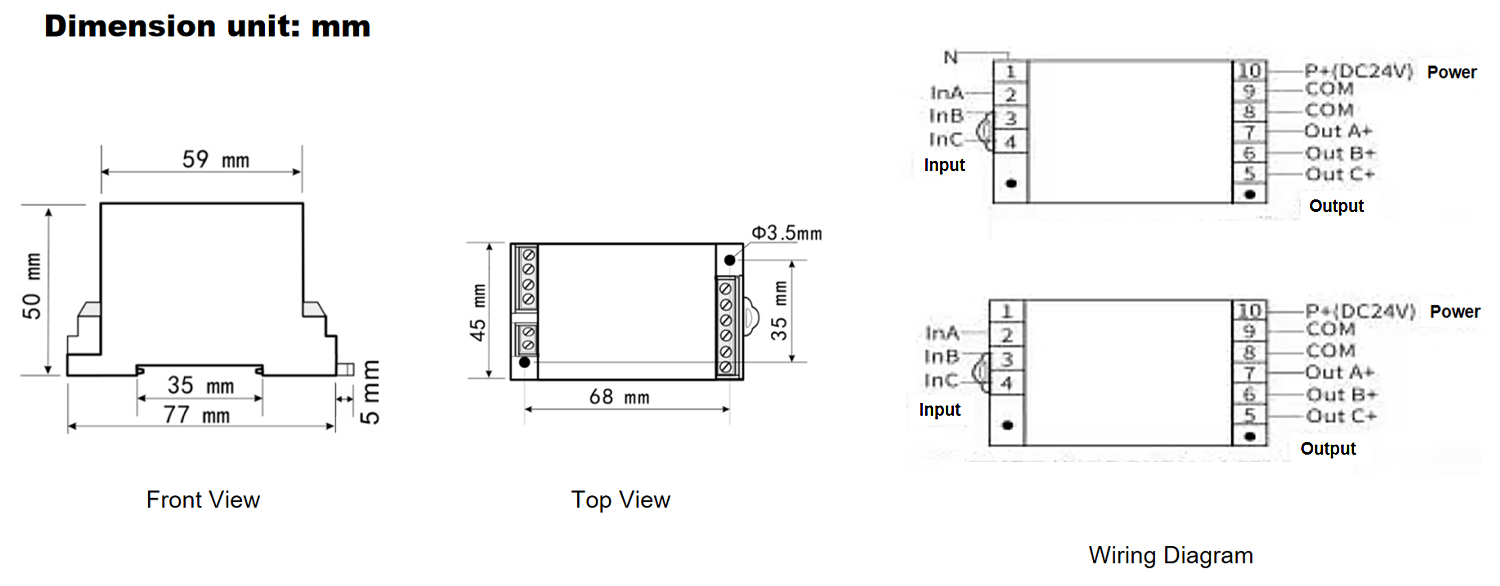

Mechanische Abmessung (mm)

TR1265-YBC24-08

Technische Daten

Elektrische Parameter	Primärer Messbereich	0–600 V Wechselstrom	Sekundäre Nennleistung	0–10 V, 4–20 mA, 0–20 mA
	Genauigkeit	0,50 %	Linearität	0,10 %
	Tragfähigkeit	Spannungsausgang: 5 mA. Stromausgang: 6 V	Netzfrequenzfestigkeitsspannung	2,5 kV AC/1 Min
	Überlastfähigkeit	2× Nenneingang	Frequenzbandbreite	20-5kHz
	Temperaturdrift	≤100PPM/℃	Aktueller Verbrauch	< 15mA+IOUT
	Ansprechzeit	< 250 ms	Stromversorgungsspannung	12V, 24V DC; 220 V Wechselstrom
	Offsetspannung	≤ 10 mV	/	/
Betriebsumgebung	Umgebungstemperatur	-10℃-+70℃	Umgebungstemperatur bei Lagerung	-25℃-+85℃
