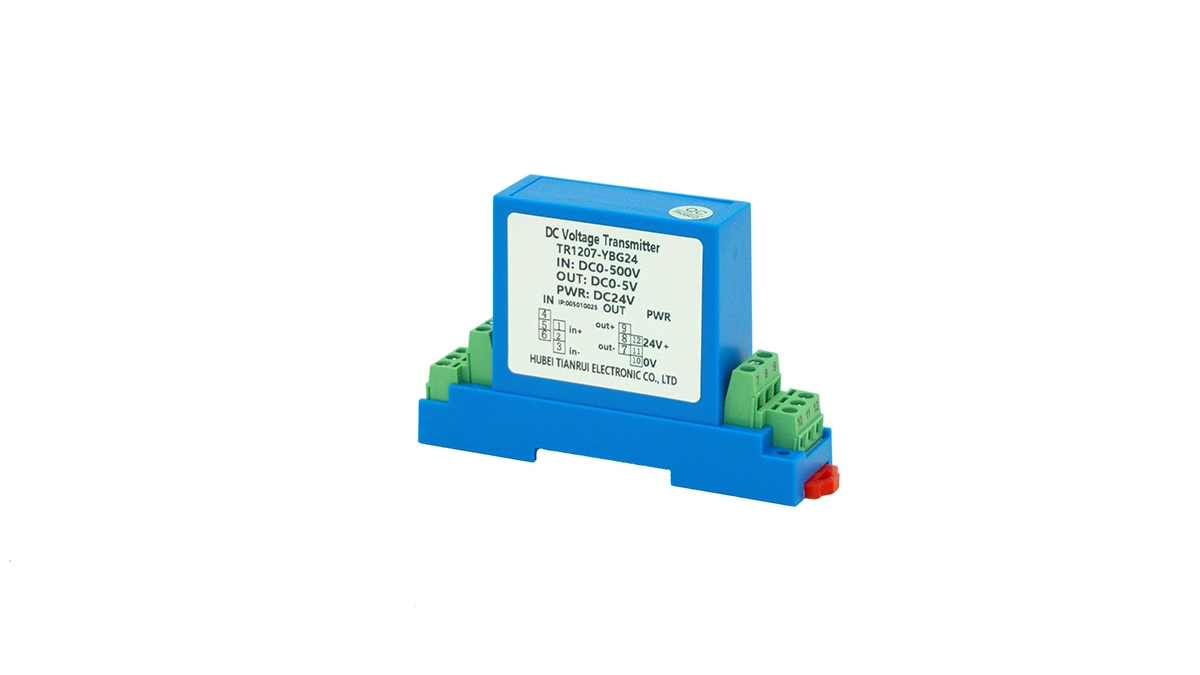

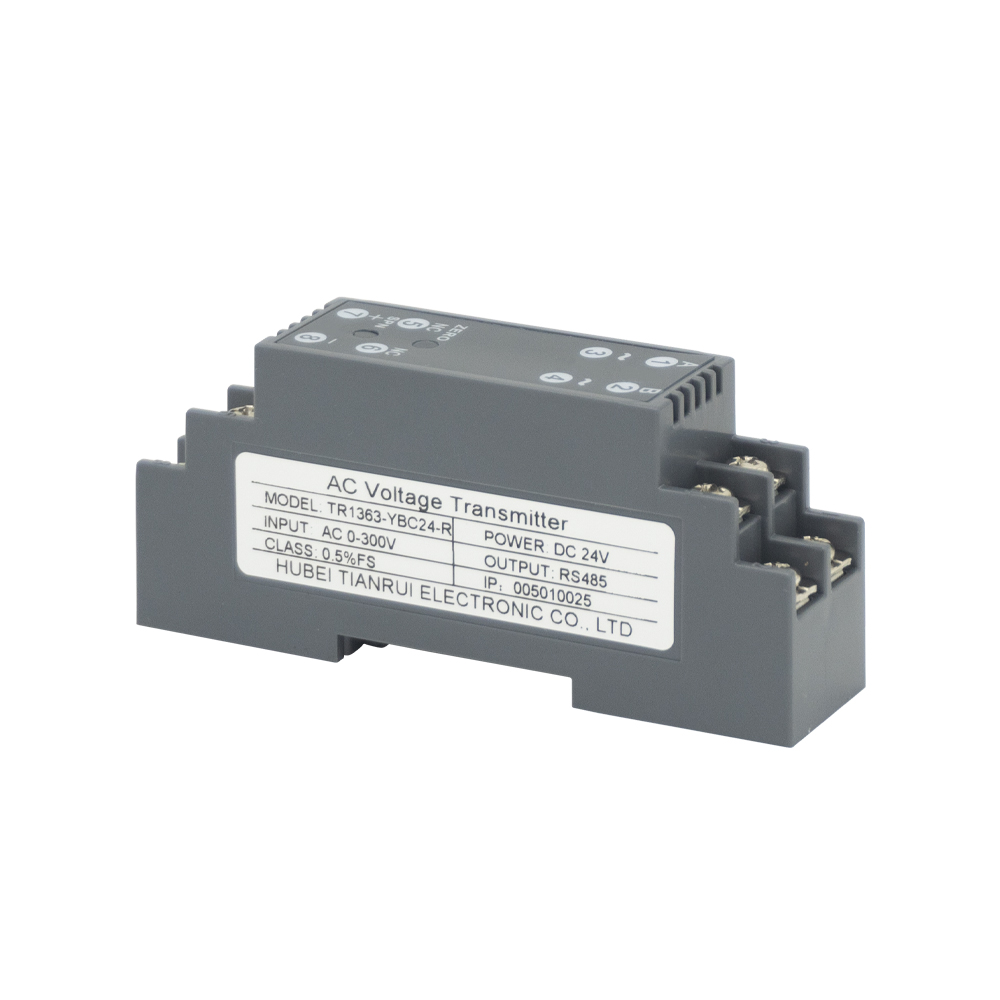

Was ist ein Spannungswandler?

Ein Spannungswandler ist ein elektronisches Gerät, das ein elektrisches Spannungssignal von einem Eingangskreis präzise in ein proportionales Ausgangssignal umwandelt, typischerweise in Form eines Standardstroms (z. B. 4–20 mA) oder einer Standardspannung (z. B. 0–10 V). Dieser Ausgang kann dann zur Überwachung, Steuerung, zum Schutz und zur Datenerfassung in verschiedenen elektrischen Systemen verwendet werden. Spannungswandler spielen eine Schlüsselrolle bei der Gewährleistung präziser Spannungsmessung, Systemsicherheit und effizientem Energiemanagement in modernen Energie- und Automatisierungsanwendungen.

Das Funktionsprinzip eines Spannungswandlers basiert auf der Umwandlung einer Eingangsspannung in ein proportionales elektrisches Signal unter Beibehaltung einer vollständigen elektrischen Trennung zwischen Eingangs- und Ausgangskreis. Je nach Design und Technologie gibt es zwei Haupttypen von Spannungswandlern: den direkten Typ und den isolierten Typ.

Beim Direkttyp wird die Eingangsspannung mithilfe präziser Widerstandsteiler herunterskaliert und dann durch Signalaufbereitungsschaltungen verarbeitet. Das aufbereitete Signal wird in ein Standard-Ausgangssignal umgewandelt. Dieser Typ ist für Niederspannungsmessungen geeignet.

Beim isolierten Typ wird die galvanische Trennung durch optische, magnetische oder transformatorische Kopplungstechniken erreicht. Bei solchen Wandlern wird die Eingangsspannung zunächst in einen entsprechenden Strom oder ein magnetisches Signal umgewandelt, über eine Isolationsbarriere übertragen und dann wieder in ein Ausgangssignal umgewandelt, das linear proportional zum Eingang ist. Viele moderne Spannungswandler nutzen Hall-Effekt- oder Isolationsverstärkertechnologie, um hohe Genauigkeit, schnelle Reaktion und hervorragende Langzeitstabilität zu gewährleisten. Der Einsatz von Isolierung schützt sowohl Messgeräte als auch Bediener vor Gefahren durch Hochspannung und minimiert gleichzeitig Signalverzerrungen und Rauschstörungen.

Spannungswandler haben mehrere wichtige Merkmale und Vorteile. Sie bieten eine hohe Genauigkeit und Stabilität und sorgen selbst unter schwankenden Temperatur- und Luftfeuchtigkeitsbedingungen für eine präzise Leistung über einen weiten Eingangsbereich. Die galvanische Trennung zwischen Eingangs-, Ausgangs- und Stromversorgungskreisen erhöht die Sicherheit und reduziert Störungen. Sie bieten einen großen Messbereich und können sowohl Wechsel- als auch Gleichspannungen von einigen Volt bis zu mehreren Kilovolt verarbeiten. Mit schneller Reaktionszeit und starker Anti-Interferenz-Fähigkeit funktionieren sie zuverlässig in Echtzeit-Überwachungs- und Steuerungssystemen. Darüber hinaus ermöglicht ihr kompaktes und modulares Design eine einfache Installation und sie können entweder analoge oder digitale Ausgänge bereitstellen, die mit SPS, Datenloggern und industriellen Steuerungssystemen kompatibel sind.

Spannungswandler werden häufig in vielen Bereichen eingesetzt, in denen eine genaue Spannungsmessung und -überwachung erforderlich ist. In Energiesystemen und Umspannwerken überwachen sie die Spannungsniveaus, erkennen Anomalien und geben Rückmeldung für einen stabilen Netzbetrieb. In der industriellen Automatisierung werden sie in SPS- und SCADA-Systeme integriert, um die Spannung in Motoren, Antrieben und Produktionsanlagen zu steuern und zu überwachen. In erneuerbaren Energiesystemen wie Solar- und Windenergie messen Spannungswandler die DC-Busspannung, die Wechselrichter-Ausgangsspannung und die Netzanschlussspannung, um einen stabilen und effizienten Betrieb sicherzustellen.

Sie sind auch in Elektrofahrzeugen und Ladestationen für die Überwachung der Batteriespannung, die Wechselrichtersteuerung und den Ladeschutz unverzichtbar. In Energiemanagementsystemen helfen Spannungswandler bei der Analyse der Stromqualität und der Optimierung der Energienutzung in intelligenten Netzen und Gebäuden. Sie werden außerdem in Leistungswandlern und Wechselrichtern zur Echtzeit-Spannungsrückmeldung sowie in Labor- oder Produktionsprüfgeräten zur präzisen Spannungserfassung und -kalibrierung eingesetzt.

Zusammenfassend ist ein Spannungswandler eine wesentliche Komponente für eine genaue und sichere Spannungsmessung in modernen Elektro- und Automatisierungssystemen. Durch die Umwandlung von Spannungssignalen in standardisierte Ausgänge mit hoher Genauigkeit und galvanischer Trennung ermöglicht es eine effiziente Systemsteuerung, Überwachung und Schutz. Mit ihrer Zuverlässigkeit, kompakten Struktur und breiten Anwendbarkeit tragen Spannungswandler erheblich zur Verbesserung der Energieeffizienz, der Betriebssicherheit und des intelligenten Energiemanagements in verschiedenen Branchen bei.
