Funktionsweise eines Stromwandlers

Bedeutung des Stromwandlers

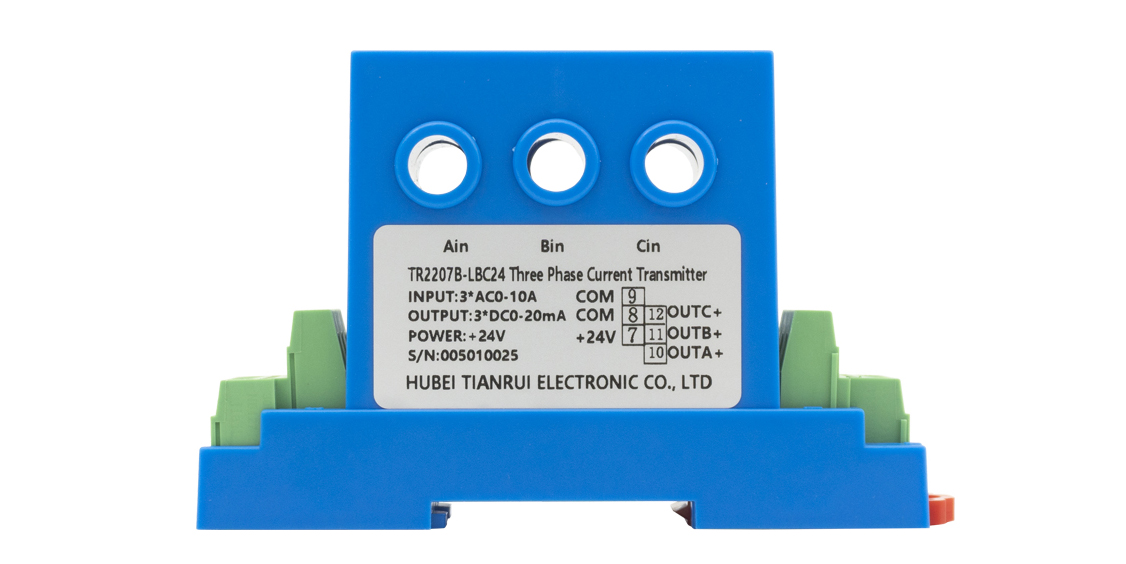

Ein Stromwandler ( Stromsensor ) ist ein elektronisches Gerät, das einen elektrischen Strom in ein proportionales Ausgangssignal, typischerweise Spannung oder Strom, umwandelt, das leicht gemessen, überwacht oder an Steuerungssysteme übertragen werden kann. Im Gegensatz zu einem einfachen Stromwandler ist ein Wandler darauf ausgelegt, genaue, isolierte und aufbereitete Signale zu liefern, die für digitale Systeme, industrielle Überwachungs- und Energiemanagementanwendungen geeignet sind. Mit dem Aufkommen intelligenter Netze, erneuerbarer Energien und industrieller Automatisierung sind Stromwandler zu entscheidenden Komponenten moderner elektrischer Infrastruktur geworden.

Wie Stromwandler funktionieren

Das Grundprinzip eines Stromwandlers besteht darin, den durch einen Leiter fließenden Primärstrom zu erfassen und in ein sekundäres, messbares Signal umzuwandeln. Abhängig von der Art des Wandlers kommen verschiedene Methoden zum Einsatz:

Elektromagnetisches Prinzip (auf Stromwandlerbasis):
In Wechselstromsystemen verwendet der Wandler einen Magnetkern und eine Wicklung, ähnlich einem Stromwandler. Der Primärstrom erzeugt einen magnetischen Fluss, der in der Sekundärwicklung einen proportionalen Strom induziert. Dieser induzierte Strom wird dann in eine nutzbare Spannung oder einen Signalausgang umgewandelt.

Hall-Effekt-Prinzip:

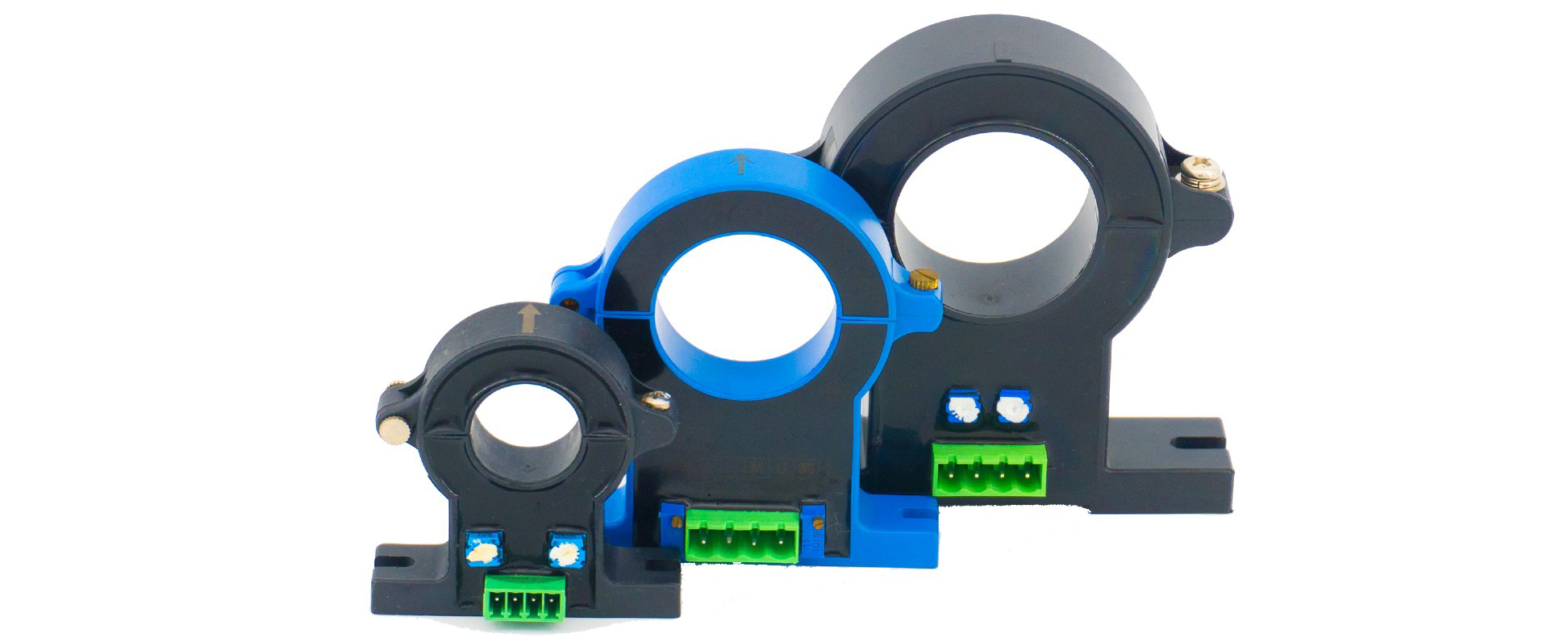

Für AC- und DC-Messungen verwenden viele moderne Wandler Hall-Effekt-Sensoren . Wenn Strom durch einen Leiter fließt, erzeugt er ein Magnetfeld. Ein im Feld platzierter Hall-Sensor erzeugt eine zum magnetischen Fluss proportionale Spannung, die verarbeitet und in ein Ausgangssignal umgewandelt wird.

Fluxgate und Advanced Sensing:
In hochgenauen Anwendungen werden Fluxgate-Sensoren eingesetzt. Diese basieren auf den nichtlinearen Eigenschaften magnetischer Materialien, um sehr kleine Ströme mit hoher Präzision zu erfassen.

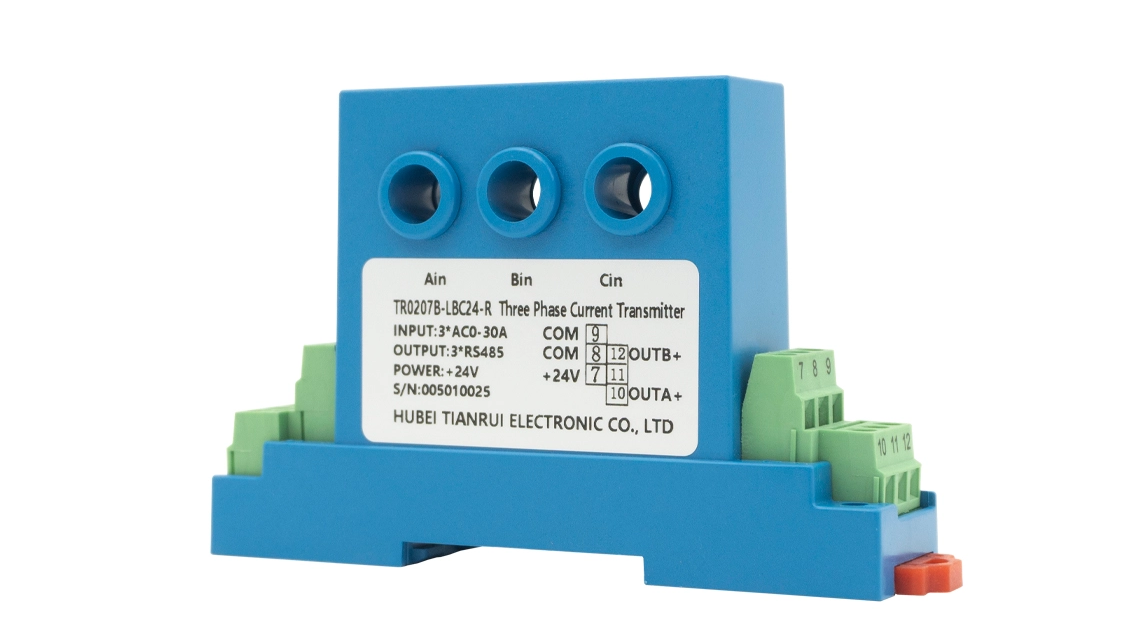

Der Ausgang des Wandlers erfolgt häufig in Form standardisierter Signale wie 0–5 V, 4–20 mA oder digitaler Kommunikationsprotokolle wie Modbus oder CAN-Bus, wodurch er mit SPS, SCADA-Systemen und Energiemanagementplattformen kompatibel ist.

Von Stromwandlern gelöste Probleme

Präzise Messung in komplexen Systemen
Herkömmliche Stromwandler sind möglicherweise auf Wechselstromanwendungen beschränkt. Stromwandler liefern genaue Messwerte sowohl für Wechselstrom als auch für Gleichstrom, was für erneuerbare Energien, Elektrofahrzeuge und Gleichstrom-Mikronetze unerlässlich ist.

Elektrische Isolierung und Sicherheit
Sie sorgen für eine galvanische Trennung zwischen Hochspannungskreisen und Niederspannungsüberwachungsgeräten und schützen so sowohl Bediener als auch empfindliche Elektronik.

Datenintegration für intelligente Systeme
Rohe aktuelle Werte lassen sich oft nur schwer direkt in digitalen Systemen verwenden. Stromwandler konditionieren und skalieren das Signal und ermöglichen so eine nahtlose Integration mit Überwachungs- und Steuerungsplattformen.

Energieeffizienz und Stromqualität
Durch die präzise Überwachung des Stroms können Versorgungsunternehmen und Industrien Ineffizienzen, Oberschwingungen oder Überlastungen erkennen. Dies trägt dazu bei, Energieverschwendung zu reduzieren und die Stromqualität zu verbessern.

Fehlererkennung und Geräteschutz
Stromwandler sind für die Erkennung von Überströmen, Kurzschlüssen oder Leckströmen von entscheidender Bedeutung und ermöglichen ein schnelles Eingreifen von Schutzrelais und Leistungsschaltern.

Ermöglichung erneuerbarer Energie- und Speichersysteme
Windkraftanlagen, Solarwechselrichter und Batteriespeicher sind auf eine genaue Strommessung angewiesen, um die Stromumwandlung zu optimieren und einen sicheren Betrieb zu gewährleisten.

Entwicklungstrends bei Stromwandlern

Digitale Integration und IoT-Konnektivität
Zukünftige Wandler sind zunehmend digital und mit Kommunikationsprotokollen wie Modbus, EtherCAT oder drahtlosen Schnittstellen ausgestattet. Dies ermöglicht eine Echtzeitüberwachung und Integration in IoT-basierte Plattformen.

Höhere Genauigkeit und größere Bandbreite
Durch den zunehmenden Einsatz von Leistungselektronik, insbesondere in Wechselrichtern und Konvertern, müssen Wandler sich schnell ändernde Ströme mit hoher Genauigkeit messen. Fortschrittliche Sensoren wie Fluxgate- und Rogowski-Spulenwandler gewinnen an Bedeutung.

Miniaturisierung und kompakte Designs
Da Geräte immer kleiner und integrierter werden, werden Wandler in kompakten, auf Leiterplatten montierbaren Formen ohne Leistungseinbußen entwickelt. Dieser Trend ist für Elektrofahrzeuge und tragbare Energiesysteme von entscheidender Bedeutung.

Energieeffizienz und geringer Stromverbrauch
Zukünftige Designs konzentrieren sich auf die Reduzierung des Stromverbrauchs der Sensorschaltungen, was besonders wichtig bei verteilten Sensoranwendungen über große Netze hinweg ist.

Selbstdiagnose und intelligente Funktionen
Es werden intelligente Wandler mit Selbstprüffunktionen entwickelt, die es ihnen ermöglichen, Kalibrierungsdrift, Sensorverschlechterung oder Kommunikationsfehler zu erkennen. Diese Vorhersagefunktion verbessert die Zuverlässigkeit.

Integration mit künstlicher Intelligenz (KI)
Durch die Kombination von KI und maschinellem Lernen können aktuelle Daten von Wandlern für vorausschauende Wartung, Lastprognose und Anomalieerkennung analysiert werden. Die KI-gestützte Stromüberwachung dürfte die nächste Stufe intelligenter Netze prägen.

Umwelt- und Nachhaltigkeitsaspekte
Da die Industrie nach Nachhaltigkeit strebt, werden sich zukünftige aktuelle Wandler auf umweltfreundliche Materialien, einen geringeren Einsatz von Seltenerdkomponenten und die Einhaltung globaler Standards wie RoHS und REACH konzentrieren.

Fallbeispiel: Stromwandler in erneuerbaren Energiesystemen

In modernen Solarkraftwerken spielen Stromwandler eine entscheidende Rolle bei der Überwachung der Wechselrichterleistung, der Batterieladeströme und der Netzintegration. Beispielsweise werden auf dem Hall-Effekt basierende Wandler zur Messung des Gleichstroms in Photovoltaik-Arrays verwendet, um eine optimale Verfolgung des maximalen Leistungspunkts (MPPT) zu gewährleisten. Ebenso messen sie in Windkraftanlagen sowohl Wechsel- als auch Gleichströme in Wandlern und Generatoren und liefern so wichtige Rückmeldungen für Effizienz und Stabilität. Ohne genaue Stromwandler wäre der sichere und effiziente Betrieb erneuerbarer Systeme stark gefährdet.

Abschluss

Stromwandler sind weit mehr als einfache Messgeräte. Sie dienen als Brücke zwischen elektrischen Hochleistungssystemen und der digitalen Niederspannungswelt und gewährleisten eine sichere, genaue und zuverlässige Strommessung. Durch die Bewältigung von Herausforderungen wie Messgenauigkeit, Sicherheit, digitale Integration und Einführung erneuerbarer Energien sind sie für die Stromerzeugung, die industrielle Automatisierung, Elektrofahrzeuge und die Netzmodernisierung unverzichtbar geworden.

Mit Blick auf die Zukunft deutet der Trend hin zu intelligenteren, genaueren und digital integrierten Stromwandlern, die Echtzeitanalysen, vorausschauende Wartung und nachhaltige Energieziele unterstützen können. Während die Welt zu stärker elektrifizierten und digitalisierten Systemen übergeht, werden aktuelle Wandler weiterhin das Herzstück der Überwachungs- und Steuerungstechnologien bilden.
