Was sind die Unterschiede zwischen Stromtransmittern (Stromwandler) und Strom-Druck-Transmittern?

In der industriellen Automatisierung sind präzise Steuerung und Messung von größter Bedeutung. Zwei wichtige Komponenten in diesem Bereich sind Strom-Druck-Transmitter (I/P-Transmitter) und Stromtransmitter . Während sich beide mit elektrischen Signalen befassen, unterscheiden sich ihre Funktionen und Anwendungen erheblich.

Strom-Druck-Transmitter (I/P-Transmitter)

Funktionsprinzip:

Ein I/P-Transmitter wandelt ein elektrisches Stromsignal (typischerweise 4–20 mA) in einen proportionalen pneumatischen Druck um. Diese Umwandlung ist für die Steuerung pneumatischer Aktoren wie Regelventile und Klappen unerlässlich. Das Gerät arbeitet nach dem Prinzip des elektromagnetischen Kraftausgleichs, bei dem eine Spule ein Magnetfeld erzeugt, das ein Klappenventil bewegt. Diese Bewegung moduliert den Luftstrom durch eine Düse und erzeugt einen Gegendruck, der eine Membran oder einen Kolben steuert und so den pneumatischen Ausgangsdruck anpasst.

Anwendungen:

I/P-Transmitter werden häufig in Branchen eingesetzt, in denen pneumatische Steuerungen vorherrschen. Zu den üblichen Anwendungen gehören Öl und Gas zur Steuerung von Ventilen in Bohr- und Raffinerieprozessen, Stromerzeugung zur Regelung von Dampf- und Gasturbinen, chemische Verarbeitung zur Aufrechterhaltung präziser chemischer Reaktionen, Wasseraufbereitung zur Steuerung von Durchflussraten und Drücken sowie HVAC-Systeme zur Steuerung von Klappen und Lüftungsgeräten. Diese Geräte werden typischerweise an Regelventilen oder direkt an Ventilantrieben montiert, um eine präzise Steuerung zu gewährleisten.

Vorteile:

Proportionale Steuerung: Bietet eine genaue Steuerung pneumatischer Aktuatoren

Fernbedienungsfähigkeit: Ermöglicht die Steuerung über große Entfernungen

Kompatibilität: Lässt sich problemlos in bestehende pneumatische Systeme integrieren

Funktionsprinzip:

Ein Stromtransmitter , oft auch als Stromsensor oder -wandler bezeichnet, misst elektrischen Strom und wandelt ihn in ein standardisiertes Ausgangssignal um, z. B. 4–20 mA oder 0–10 V. Das Gerät basiert auf elektromagnetischen Induktionsprinzipien, bei denen eine Änderung des Magnetflusses eine Spannung in einer Spule induziert. Diese induzierte Spannung wird dann verarbeitet, um ein proportionales Ausgangssignal zu erzeugen.

Anwendungen:

Stromtransmitter sind unverzichtbar für Anwendungen, die eine präzise Messung des elektrischen Stroms erfordern. Zu den üblichen Anwendungen gehören elektrische Verteilungssysteme zur Stromüberwachung in Schaltkreisen, Motorschutz zur Erkennung von Überstromzuständen, Energiemanagement bei der Strommessung zur Analyse des Energieverbrauchs sowie Systeme für erneuerbare Energien zur Stromüberwachung in Solar- und Windkraftanlagen. Diese Geräte werden typischerweise in Reihe mit dem Stromkreis installiert, um den Stromfluss zu messen.

Vorteile:

• Genaue Messung: Bietet präzise aktuelle Messwerte

• Vielseitigkeit: Geeignet für Wechsel- und Gleichstrommessungen

• Integration: Einfache Integration in digitale Steuerungssysteme zur Überwachung und Analyse

Vergleichende Übersicht

Visuelle Darstellungen

I/P-Senderdiagramm:

Dieses Diagramm veranschaulicht das Funktionsprinzip eines Strom-Druck-Transmitters und zeigt die Umwandlung eines elektrischen Signals in pneumatischen Druck.

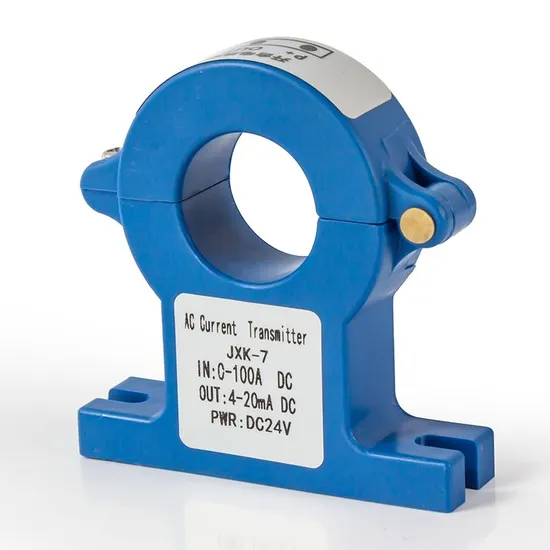

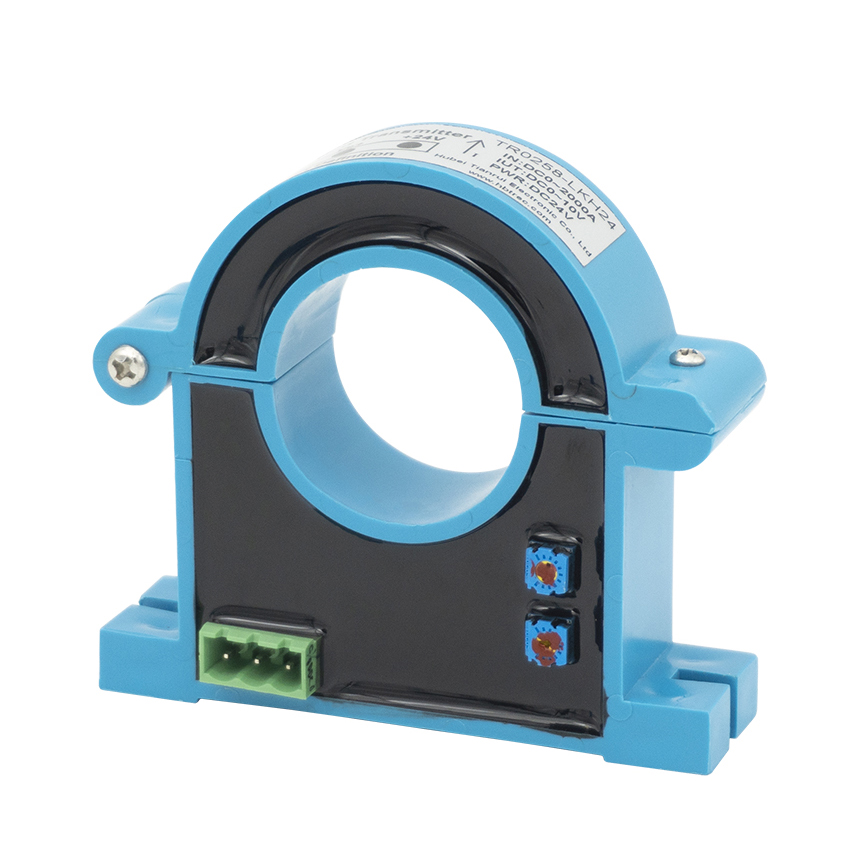

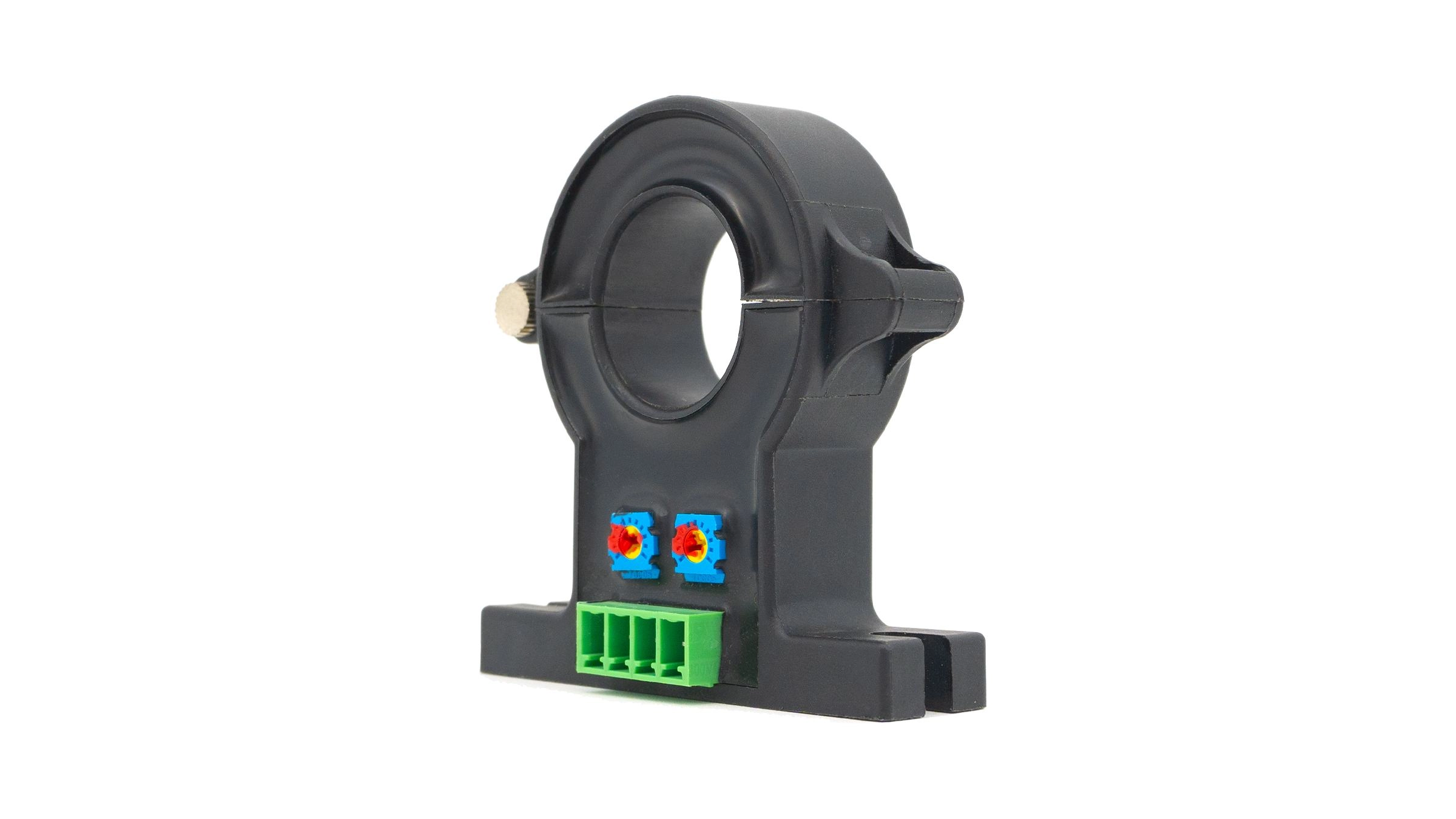

Beispiel für einen Stromsender:

Dieses Bild zeigt einen typischen Stromtransmitter, der zur Messung des elektrischen Stroms in Schaltkreisen verwendet wird.

Branchentrends

Die Entwicklung beider Geräte wird durch technologische Fortschritte und Branchenanforderungen beeinflusst. Die Integration mit intelligenten Systemen ermöglicht die Fernüberwachung und -diagnose. Eine verbesserte Genauigkeit und Stabilität wurde durch Fortschritte bei Materialien und Design erreicht. Digitale Kommunikationsfunktionen ermöglichen eine nahtlose Integration mit Steuerungssystemen. Die Miniaturisierung reduziert die Größe dieser Geräte, ohne die Leistung zu beeinträchtigen. Verbesserungen der Energieeffizienz reduzieren den Stromverbrauch und tragen so zu einem nachhaltigeren Betrieb bei.

Abschluss

Während sowohl Strom-Druck-Transmitter als auch Stromtransmitter eine wichtige Rolle in der industriellen Automatisierung spielen, erfüllen sie unterschiedliche Funktionen. I/P-Transmitter sind für die Umwandlung elektrischer Signale in pneumatische Drücke zur Steuerung von Aktoren unerlässlich, während Stromtransmitter für die Messung elektrischer Ströme und deren Umwandlung in standardisierte Signale zur Überwachung und Analyse von entscheidender Bedeutung sind. Das Verständnis ihrer Unterschiede und Anwendungen gewährleistet die geeignete Auswahl und Implementierung in verschiedenen Industriesystemen.
