Ist ein Stromwandler dasselbe wie ein Stromwandler?

Obwohl sowohl Stromwandler als auch Stromwandler (CTs) zur Messung elektrischen Stroms verwendet werden, sind sie nicht dasselbe. Sie dienen verwandten, aber unterschiedlichen Zwecken und basieren auf unterschiedlichen Prinzipien. Bei der Auswahl des richtigen Geräts für die Leistungsüberwachung, das Energiemanagement oder industrielle Steuerungssysteme ist es wichtig, ihre Unterschiede zu verstehen.

Definition und Grundfunktion

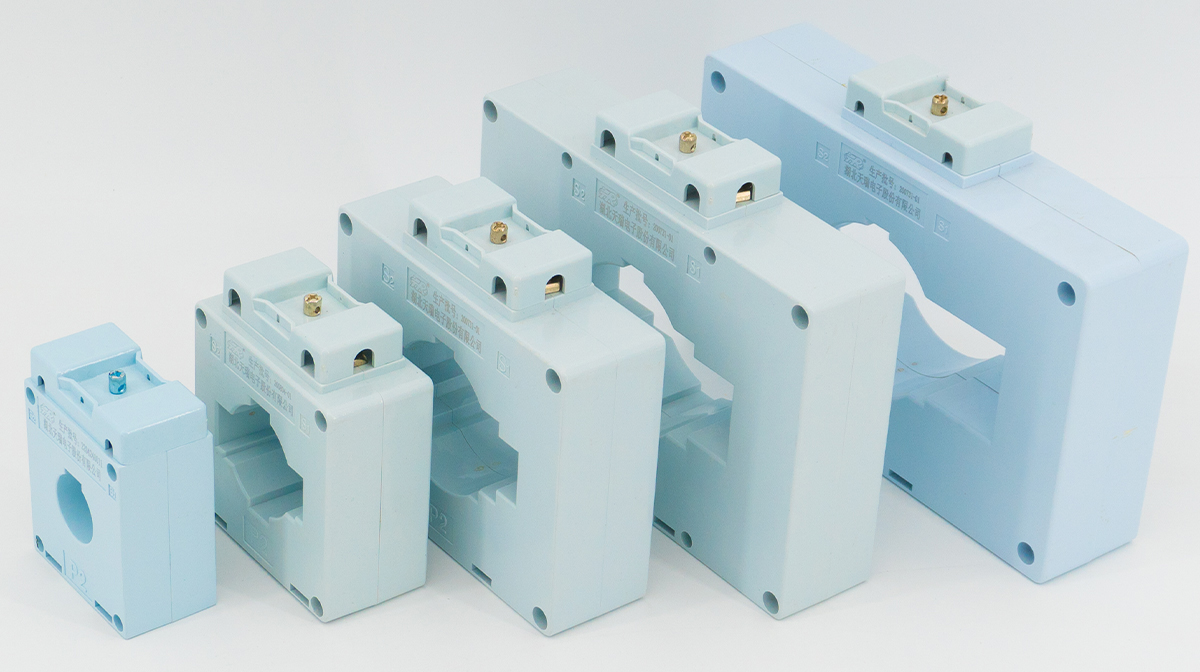

Ein Stromwandler (CT) ist ein Instrumententransformator, der hohe Primärströme in niedrigere, proportionale Sekundärströme umwandelt, normalerweise mit einem standardisierten Ausgang (z. B. 5 A oder 1 A). Stromwandler sorgen für elektrische Isolierung und ermöglichen die sichere Messung und Überwachung großer Wechselströme durch Messgeräte wie Messgeräte, Relais und Schutzgeräte.

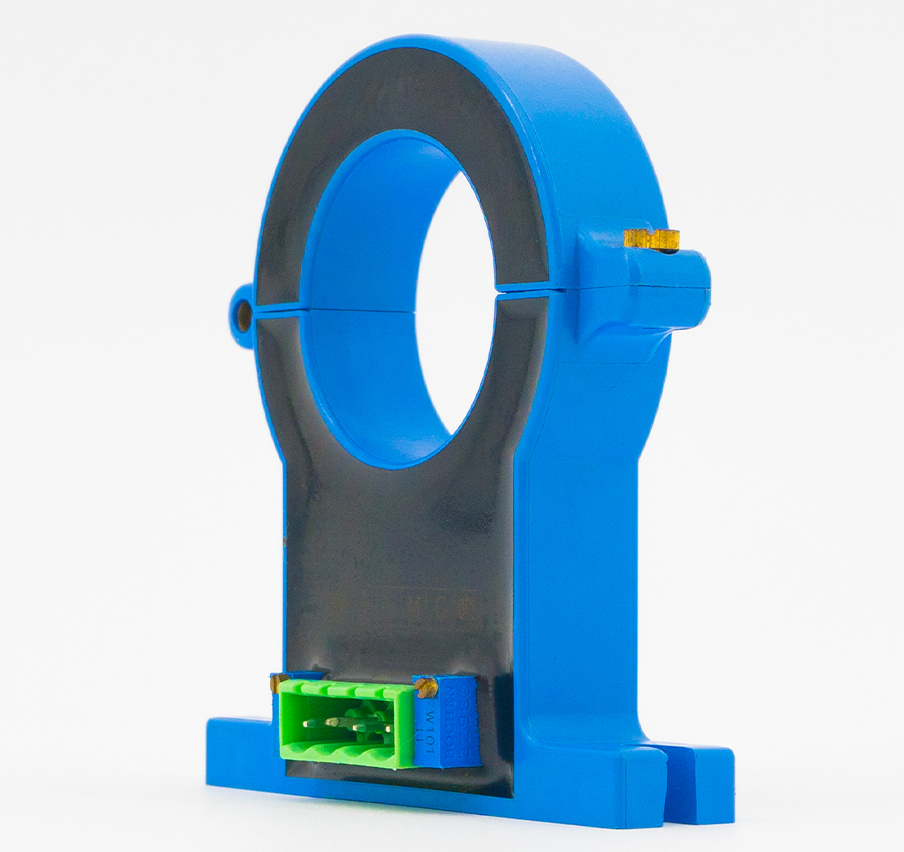

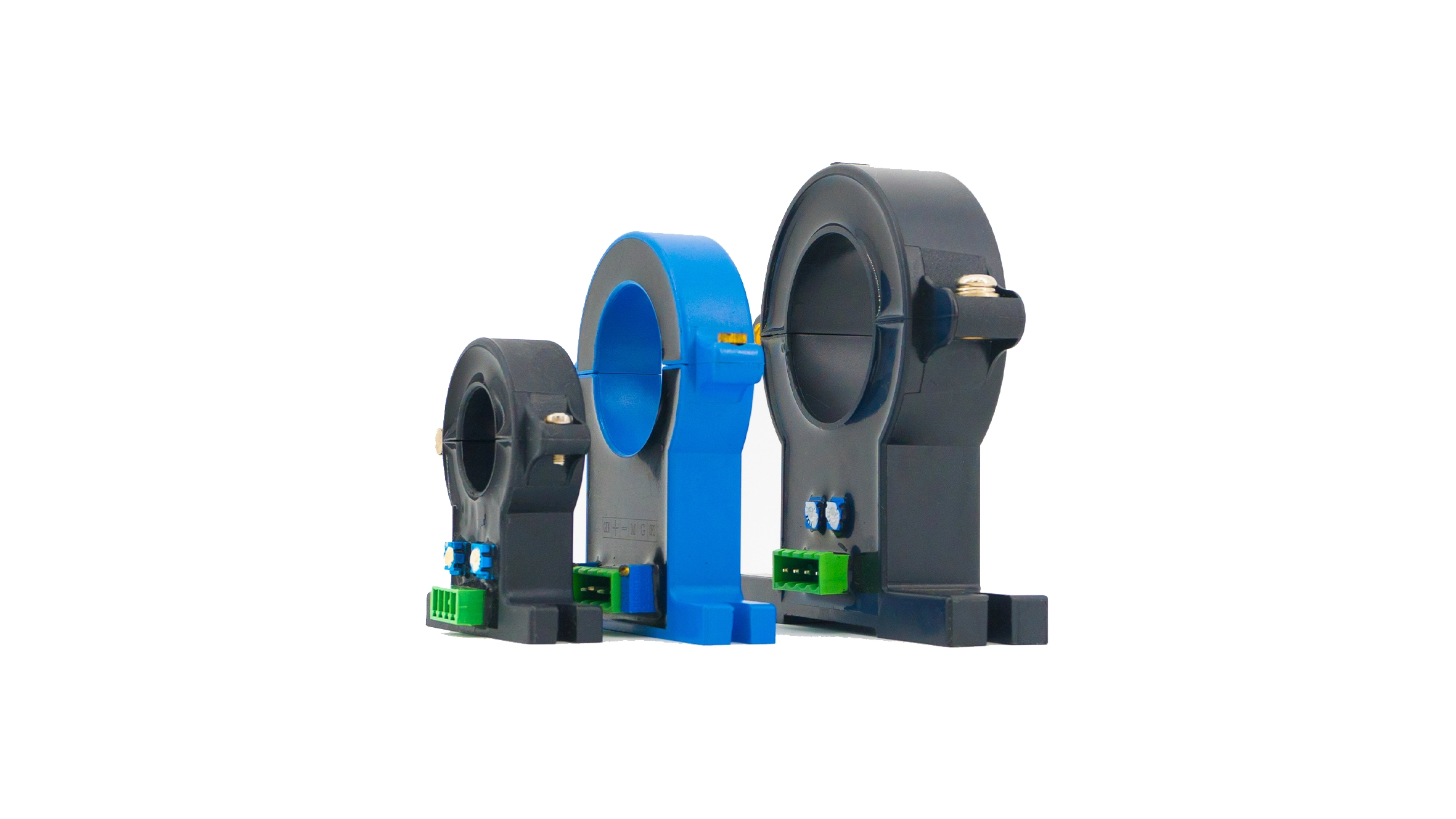

Ein Stromwandler hingegen ist ein Signalumwandlungsgerät, das einen Stromeingang, Wechselstrom oder Gleichstrom, in ein standardisiertes elektrisches Ausgangssignal (üblicherweise 0–5 V, 4–20 mA oder digitaler Ausgang) umwandelt. Es misst nicht nur die Stärke des Stroms, sondern liefert auch ein aufbereitetes Signal, das problemlos von Steuerungssystemen, SPS oder Datenerfassungsmodulen verarbeitet werden kann.

Kurz gesagt:
CT = passiver Transformator für die Wechselstrommessung.
Wandler = aktives elektronisches Gerät, das sowohl für die Wechselstrom- als auch für die Gleichstrommessung und Signalumwandlung verwendet wird

Funktionsprinzip

Stromwandler:
Arbeitet nach dem elektromagnetischen Induktionsprinzip. Wenn Wechselstrom durch die Primärwicklung fließt, induziert er einen proportionalen Strom in der Sekundärwicklung. Das Verhältnis von Primär- zu Sekundärstrom entspricht dem Windungsverhältnis. Stromwandler funktionieren nur mit Wechselstrom.

Stromwandler:
Kann sowohl mit Wechselstrom- als auch mit Gleichstromsystemen betrieben werden. Es kann Hall-Effekt, Shunt-Widerstände oder Nullflusstechnologie verwenden, um den Strom zu erfassen. Der gemessene Strom wird zur Überwachung und Steuerung in ein analoges oder digitales Standardsignal umgewandelt. Viele Wandler verfügen über integrierte Verstärker, Filter und Isolationsschaltungen für Genauigkeit und Stabilität.

Anwendungsfelder

Stromwandler werden hauptsächlich in folgenden Bereichen eingesetzt:
Energieverteilungs- und Übertragungssysteme,
Energiemessung und Schutzrelais,
industrielle Motorüberwachung,
Umspannwerksautomatisierung

Stromwandler werden häufig eingesetzt in:
Industrieller Automatisierung und Prozesssteuerung.
Erneuerbaren Energiesystemen wie Solar- und Windenergie,
Leistungselektronik und Gleichstromsystemen,
Batteriemanagement und Elektrofahrzeugen,
intelligenter Energieüberwachung und IoT-Geräten

Tabelle der wichtigsten Unterschiede

Vorteile und Einschränkungen

Vorteile des Stromwandlers:
Einfach, robust und kostengünstig.
Hervorragend geeignet für Hochspannungs-Wechselstrommessungen.
Bietet galvanische Trennung

Einschränkungen:
Nur Wechselstrom, Gleichstrom kann nicht gemessen werden.
Genauigkeit wird durch Bürden- und Phasenfehler beeinflusst.
Kein linearer Ausgang für die direkte digitale Verwendung

Vorteile des Stromwandlers
Misst sowohl Wechsel- als auch Gleichströme.
Bietet standardmäßige analoge oder digitale Ausgangssignale.
Hohe Genauigkeit und schnelle Reaktion.
Einfache Integration in Steuerungssysteme

Einschränkungen
Erfordert externe Stromversorgung.
Teurer als CTs.
Empfindlich gegenüber Umgebungsgeräuschen, wenn nicht abgeschirmt

Abschluss

Ein Stromwandler ist in erster Linie ein passives Sensorelement, das zum sicheren Herunterwandeln von Wechselstrom zur Messung und zum Schutz verwendet wird. Im Gegensatz dazu ist ein Stromwandler ein aktives Messgerät, das nicht nur Strom (Wechsel- oder Gleichstrom) erfasst, sondern ihn auch in ein nutzbares Signal für Überwachungs-, Steuerungs- oder Datenprotokollierungssysteme umwandelt.

Im Wesentlichen kann jeder Stromwandler einen Stromwandler oder ein anderes Sensorelement enthalten, aber er fügt Funktionen zur Signalaufbereitung und -umwandlung hinzu, wodurch er für moderne Automatisierungs- und digitale Energiesysteme geeignet ist.

Obwohl sie ähnliche Ziele einer genauen Strommessung verfolgen, unterscheiden sie sich in Design, Funktion und Anwendung deutlich.
