Gleichstromwandler

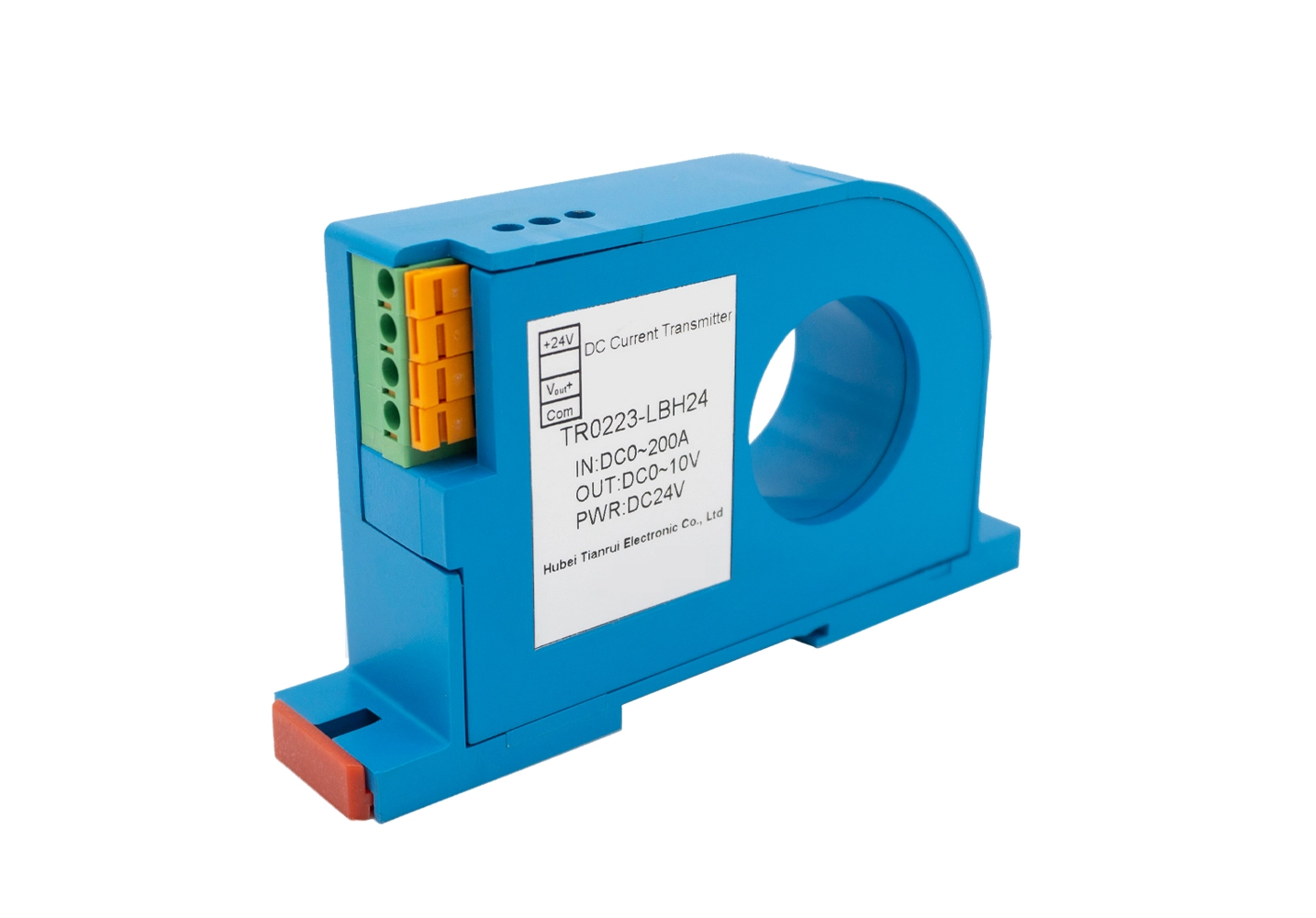

Ein Gleichstromwandler ist ein elektronisches Präzisionsgerät, das ein Gleichstromeingangssignal in ein standardisiertes, isoliertes Ausgangssignal für Mess-, Überwachungs- und Steuerungssysteme umwandelt. Es überbrückt Hochleistungs-Gleichstromkreise und Niederspannungs-Erfassungseinheiten, die häufig in Leistungselektronik, erneuerbaren Energien, industrieller Automatisierung und Batteriemanagementsystemen eingesetzt werden.

Im Gegensatz zu einfachen Shunt-Widerständen, die auf Spannungsabfall basieren und keine galvanische Isolierung haben, verwenden die meisten Gleichstromwandler das Hall-Effekt- oder Fluxgate-Wirkprinzip. Hall-Effekt-Wandler sind die gängige Option für allgemeine Industrieszenarien. Wenn Gleichstrom durch den Primärleiter fließt, erzeugt er ein stabiles Magnetfeld proportional zur Stromstärke. Der eingebaute Hall-Chip erfasst dieses Magnetfeld und interne Signalaufbereitungsschaltungen verstärken, filtern und kalibrieren die schwache Hall-Spannung, um einen linearen Ausgang wie 0–5 V, 0–10 V oder 4–20 mA zu erzeugen. Fluxgate-Typen bieten eine weitaus höhere Genauigkeit und Stabilität und eignen sich daher für High-End-Anwendungen, die eine hochpräzise Gleichstrommessung erfordern, wie z. B. Labornetzteile und hochpräzise Batterieprüfstände.

Einer der Hauptvorteile ist die galvanische Trennung. Die primäre Hochspannungs-Gleichstromseite und die sekundäre Signalausgangsseite sind elektrisch getrennt. Dies blockiert gefährliche Hochspannung, unterdrückt Gleichtaktstörungen und schützt SPS, Datenlogger und Erfassungskarten vor Überspannungsschäden. Diese Funktion ist für Hochspannungs-Gleichstromsysteme, einschließlich Photovoltaik-Anschlusskästen, Energiespeicherschränke und Gleichstrom-Ladesäulen, von entscheidender Bedeutung. Ohne Isolierung würden Erdpotentialunterschiede und Rauschen in den Stromkreisen die Messwerte verfälschen und die nachgeschaltete Steuerungshardware zerstören.

Die Installationsarten variieren, um den unterschiedlichen Anforderungen vor Ort gerecht zu werden. Split-Core-Gleichstromwandler können ohne Unterbrechung des Stromkreises an vorhandene Kabel geklemmt werden, was Nachrüstarbeiten in laufenden Geräten erheblich vereinfacht. Solid-Core-Modelle bieten eine bessere Entstörungsleistung und geringere Kosten für eine feste, dauerhafte Installation. Benutzer müssen den Messbereich angemessen wählen: Der Nenneingangsstrom sollte dem normalen Betriebsstrom des Stromkreises entsprechen, und die kurzfristige Überlastkapazität sollte Stoßströme beim Starten des Motors oder beim Laden des Kondensators berücksichtigen.

Signallinearität, Temperaturdrift und Reaktionszeit sind wichtige Leistungsindikatoren. Hochwertige Wandler sorgen über den gesamten Messbereich für einen hervorragenden linearen Ausgang und stellen sicher, dass sich das Ausgangssignal proportional zum Eingangsgleichstrom ändert. Eine geringe Temperaturdrift garantiert stabile Messwerte bei schwankenden Umgebungstemperaturen in Werkshallen oder Kraftwerken im Freien. Schnell reagierende Versionen können schnelle Stromänderungen für die Regelung von Wechselrichtern und Konvertern verfolgen.

In praktischen Systemen wird das standardisierte Ausgangssignal direkt in speicherprogrammierbare Steuerungen, Anzeigemessgeräte oder Fernüberwachungsterminals eingespeist. Bediener können den Gleichstrom in Echtzeit ablesen, Überstromalarmschwellen festlegen und eine automatische Schutzlogik erstellen. Von der Solarstromerzeugung über das Laden von Elektrofahrzeugen, industriellen Gleichstromantrieben bis hin zu USV-Stromversorgungen liefern Gleichstromwandler zuverlässige Stromdaten für die Statusüberwachung, Energiemessung und den Fehlerschutz. Da sich leistungselektronische Systeme hin zu höheren Spannungen und größeren Kapazitäten weiterentwickeln, bleiben diese Wandler eine unverzichtbare Grundkomponente für ein sicheres und intelligentes Gleichstrom-Leistungsmanagement.
