Nullstromwandler in elektrischen Schutzsystemen: Verbesserung der Systemzuverlässigkeit

Elektrische Schutzsysteme spielen eine entscheidende Rolle bei der Gewährleistung des sicheren und zuverlässigen Betriebs von Stromnetzen. Mit der zunehmenden Komplexität moderner Stromnetze wird der Bedarf an fortschrittlichen Schutztechnologien immer dringlicher. Eine dieser Technologien ist der Nullstromtransformator (ZCT), der einen wichtigen Schutz gegen unsymmetrische Zustände und Erdschlüsse bietet.

Nullstromwandler (Core Balance Current Transformer, CBCT) dienen zur Erkennung und Messung des Nullstroms, der Stromkomponente, die auftritt, wenn in einem Dreiphasensystem ein Ungleichgewicht oder ein Fehler vorliegt. Diese Art von Stromwandler trägt wesentlich zum Schutz elektrischer Geräte und zur Gewährleistung der Stabilität von Stromversorgungssystemen bei, insbesondere bei der Erkennung von Erdschlüssen, die sowohl in Industrie- als auch in Versorgungsanwendungen häufig vorkommen.

In diesem Artikel untersuchen wir die Bedeutung von Nullstromtransformatoren in elektrischen Schutzsystemen, ihre Funktionsprinzipien, Anwendungen und die Vorteile, die sie für die Gewährleistung der Sicherheit und Zuverlässigkeit elektrischer Netze bieten.

Was ist ein Nullstromwandler?

Ein Nullstromwandler (ZCT) ist eine Art Stromwandler, der speziell zur Erkennung des Nullstroms in einem dreiphasigen elektrischen System verwendet wird. Der Nullstrom ist eine Stromart, die aufgrund eines Ungleichgewichts im System entsteht, das häufig durch Fehler wie Erdschlüsse oder unsymmetrische Lasten verursacht wird.

In einem typischen Dreiphasensystem ist die Summe der Ströme in den drei Phasen Null, wenn das System ausgeglichen ist. Wenn jedoch ein Ungleichgewicht vorliegt, beispielsweise während eines Fehlerzustands, tritt im Neutralleiter ein Strom ungleich Null auf, der als Nullstrom bezeichnet wird. ZCTs dienen dazu, diesen Strom zu messen und wichtige Informationen für Schutzsysteme bereitzustellen.

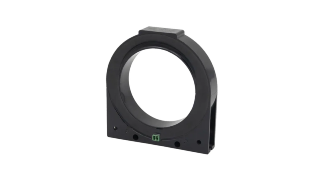

Der ZCT besteht aus einem ringförmigen Magnetkern, durch den die dreiphasigen Leiter verlaufen. Der Kern erkennt den durch die Leiter fließenden Strom und erzeugt einen entsprechenden Ausgang, der proportional zum Nullstrom ist. Dieser Ausgang wird dann von Schutzrelais verwendet, um Fehler zu erkennen und entsprechende Schutzmaßnahmen zu aktivieren.

Wie funktioniert ein Nullstromwandler?

Nullstromwandler arbeiten nach dem Prinzip der elektromagnetischen Induktion. Wenn die dreiphasigen Leiter durch den Kern des ZCT verlaufen, erkennt der Transformator die in jeder Phase fließenden Ströme. Unter normalen Bedingungen ist die Summe der Ströme in einem symmetrischen Dreiphasensystem Null und es fließt kein Strom durch den Neutralleiter.

Bei Fehlerzuständen wie Erdschlüssen oder unsymmetrischen Lasten kommt es jedoch zu einem Ungleichgewicht im System und ein Nullstrom fließt durch den Neutralleiter. Dieses Ungleichgewicht wird vom ZCT erkannt, der den im Neutralleiter fließenden Strom erfasst und einen proportionalen Ausgang liefert, der von Schutzsystemen überwacht werden kann.

Das Hauptmerkmal eines ZCT ist seine Fähigkeit, Erdschlüsse oder Erdschlüsse durch Messung des Nullstroms zu erkennen. Diese Art von Fehlern tritt auf, wenn ein Phasenleiter mit der Erde in Kontakt kommt und ein Ungleichgewicht im System entsteht. Das ZCT hilft bei der Identifizierung dieser Fehler und ermöglicht es Schutzrelais, den fehlerhaften Abschnitt des Systems zu isolieren, bevor ein Schaden auftritt.

Der ZCT arbeitet normalerweise in Verbindung mit einem Differentialschutzrelais oder einem Erdschlussschutzrelais, das den Ausgang des ZCT verwendet, um eine Aktion auszulösen, beispielsweise das Auslösen eines Leistungsschalters oder die Aktivierung eines Alarms. Dies trägt dazu bei, Geräteschäden zu verhindern, die Systemstabilität zu verbessern und die Sicherheit des Personals zu gewährleisten, das mit dem elektrischen System arbeitet.

Anwendungen von Nullstromwandlern

Nullstromwandler werden in einer Vielzahl von Anwendungen eingesetzt, insbesondere in Systemen, in denen Erdschlussschutz und Systemüberwachung von entscheidender Bedeutung sind. Einige häufige Anwendungen sind:

1. Stromverteilungssysteme

In Energieverteilungssystemen werden ZCTs zur Erkennung von Erdschlüssen in Transformatoren, Einspeisungen und Verteilungsleitungen eingesetzt. Durch die kontinuierliche Überwachung des Stroms im Neutralleiter helfen ZCTs dabei, Ungleichgewichte oder Fehlerzustände zu erkennen und sicherzustellen, dass das System stabil und sicher bleibt. Diese Transformatoren sind besonders nützlich in Mittel- und Niederspannungsverteilungsnetzen, wo die Wahrscheinlichkeit von Erdschlüssen höher ist.

2. Industrielle Energiesysteme

Industrielle Stromversorgungssysteme werden häufig in rauen Umgebungen betrieben, in denen Erdschlüsse und Geräteschäden ein erhebliches Problem darstellen. ZCTs werden zur Überwachung der Integrität elektrischer Schaltkreise eingesetzt und ermöglichen eine frühzeitige Fehlererkennung, um Geräteausfälle und Systemausfälle zu verhindern. Diese Systeme verlassen sich auf ZCTs, um Motoren, Transformatoren und andere kritische Geräte zu schützen.

3. Erneuerbare Energiesysteme

In erneuerbaren Energiesystemen wie Solar- und Windkraftanlagen spielen ZCTs eine entscheidende Rolle bei der Gewährleistung der Sicherheit und Zuverlässigkeit des Systems. Diese Systeme erfordern eine ständige Überwachung, um Erdschlüsse zu erkennen und einen stabilen Betrieb aufrechtzuerhalten. ZCTs liefern wertvolle Daten zur Fehlererkennung und tragen dazu bei, Schäden an Wechselrichtern und anderen Geräten zu verhindern und gleichzeitig eine optimale Energieproduktion sicherzustellen.

4. Rechenzentren

Rechenzentren sind hochsensible Umgebungen, in denen eine kontinuierliche Stromversorgung für den Betrieb von entscheidender Bedeutung ist. ZCTs werden verwendet, um die elektrische Infrastruktur von Rechenzentren vor Erdschlüssen und anderen Arten elektrischer Störungen zu schützen. Durch die schnelle Erkennung und Isolierung von Fehlern tragen ZCTs dazu bei, dass das Rechenzentrum betriebsbereit und sicher bleibt.

Vorteile von Nullstromwandlern im elektrischen Schutz

Frühzeitige Fehlererkennung
ZCTs ermöglichen die frühzeitige Erkennung von Erdschlüssen und unsymmetrischen Zuständen, was eine schnellere Isolierung fehlerhafter Abschnitte ermöglicht und umfangreiche Schäden verhindert.

Kostengünstiger Schutz
Nullstromwandler bieten eine kostengünstige Lösung zur Fehlererkennung und zum Schutz und reduzieren den Bedarf an teuren Gerätereparaturen und Ausfallzeiten.

Erhöhte Sicherheit
Durch die Erkennung von Erdschlüssen und anderen gefährlichen Zuständen erhöhen ZCTs die Sicherheit sowohl für Geräte als auch für Personal, die mit elektrischen Systemen arbeiten.

Zuverlässigkeit und Haltbarkeit
ZCTs sind äußerst zuverlässig und langlebig und in der Lage, rauen Umgebungsbedingungen in Industrie- und Versorgungsanwendungen standzuhalten.

Abschluss

Nullstromwandler sind wesentliche Komponenten moderner elektrischer Schutzsysteme und sorgen für eine frühzeitige Fehlererkennung, verbesserte Systemzuverlässigkeit und erhöhte Sicherheit. Aufgrund ihrer Fähigkeit, Erdschlüsse und unsymmetrische Ströme zu erkennen, sind sie von unschätzbarem Wert für den Schutz der elektrischen Infrastruktur vor Schäden und die Sicherstellung des kontinuierlichen Betriebs kritischer Systeme.

Da die Komplexität elektrischer Netze zunimmt, wird der Bedarf an fortschrittlichen Schutztechnologien wie ZCTs noch wichtiger. Ob in der Energieverteilung, in Industriesystemen oder bei Anwendungen im Bereich der erneuerbaren Energien – ZCTs bieten den notwendigen Schutz und die Überwachung, um den sicheren und effizienten Betrieb von Systemen zu gewährleisten.

Für weitere Informationen zu Nullstromtransformatoren und wie diese Ihre elektrischen Schutzsysteme verbessern können, wenden Sie sich an Hubei Tianrui Electronic Co., Ltd. für fachmännische Lösungen und hochwertige Produkte.

FAQ

F: Was ist ein Nullstromwandler?

A: Ein Nullstromtransformator (ZCT) ist ein Gerät zur Erkennung und Messung von Nullstrom in einem dreiphasigen elektrischen System, hauptsächlich zur Fehlererkennung und zum Schutz.

F: Wie erkennt ein ZCT Erdschlüsse?

A: ZCTs erkennen Erdschlüsse, indem sie den Nullstrom messen, der entsteht, wenn im System ein Ungleichgewicht vorliegt, beispielsweise ein Erdschluss.

F: Warum sind ZCTs für elektrische Schutzsysteme wichtig?

A: ZCTs ermöglichen die frühzeitige Erkennung von Erdschlüssen und Ungleichgewichten, sorgen für eine schnelle Isolierung fehlerhafter Abschnitte, verhindern Geräteschäden und erhöhen die Systemzuverlässigkeit.

F: Können ZCTs in erneuerbaren Energiesystemen eingesetzt werden?

A: Ja, ZCTs werden in erneuerbaren Energiesystemen, einschließlich Solar- und Windkraftanlagen, zur Überwachung von Erdschlüssen und zur Gewährleistung der Systemstabilität eingesetzt.
