Stromwandler: Funktionsprinzip und Anwendungen

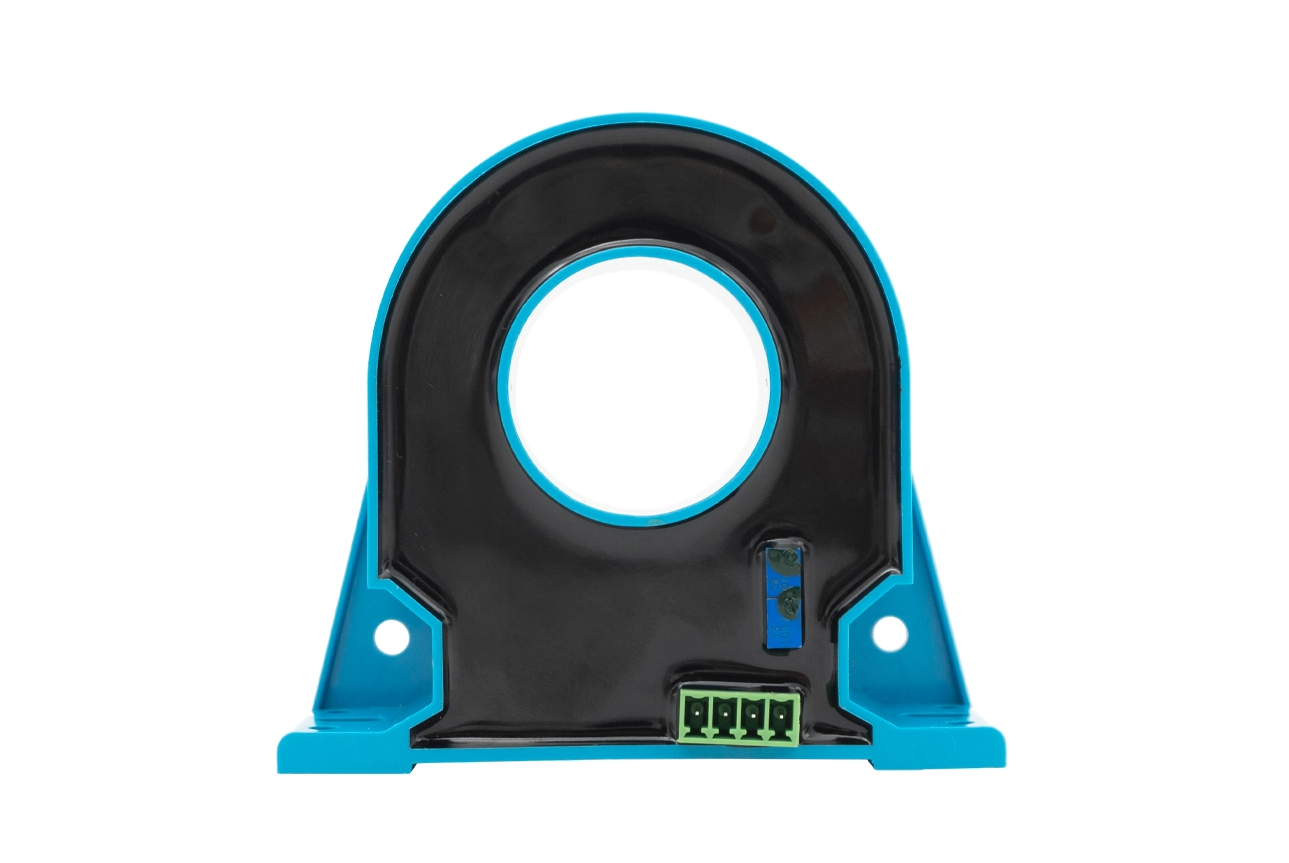

Ein Stromwandler ist ein elektronisches Gerät, das elektrischen Strom (Wechselstrom oder Gleichstrom) misst und ihn in ein standardisiertes, messbares Ausgangssignal umwandelt – normalerweise eine Spannung oder einen Strom –, das proportional zum Eingangsstrom ist. Es spielt eine entscheidende Rolle in Energiesystemen, industrieller Automatisierung, erneuerbaren Energien und elektronischen Geräten und ermöglicht eine genaue Stromüberwachung, -steuerung und -schutz.

Das Funktionsprinzip eines Stromwandlers variiert geringfügig je nach Typ, aber alle folgen der gleichen Grundlogik: Erkennung des vom stromdurchflossenen Leiter erzeugten Magnetfelds und Umwandlung dieses magnetischen Signals in ein elektrisches Ausgangssignal. Im Gegensatz zu herkömmlichen Stromwandlern (die nur für Wechselstrom funktionieren) sind moderne Stromwandler vielseitig einsetzbar und unterstützen sowohl Wechsel- als auch Gleichströme mit hoher Präzision und Isolationsfähigkeit.

Zu den gebräuchlichsten Typen gehören Hall-Effekt-Wandler, Rogowski-Spulenwandler und Shunt-Widerstände. Hall-Effekt-Wandler werden aufgrund ihrer Einfachheit und Vielseitigkeit häufig verwendet. Sie nutzen den Hall-Effekt: Wenn ein stromdurchflossener Leiter ein Magnetfeld durchquert, entsteht senkrecht zum Strom und zum Magnetfeld eine Spannung (Hall-Spannung). Die Hall-Spannung ist direkt proportional zum Eingangsstrom, der dann verstärkt und kalibriert wird, um den Standardausgang (z. B. 0–10 V oder 4–20 mA) zu erzeugen.

Rogowski-Spulenwandler hingegen arbeiten auf Basis elektromagnetischer Induktion. Sie bestehen aus einer Ringspule, die um den stromdurchflossenen Leiter gewickelt ist. Wenn sich der Strom ändert, induziert er eine Spannung in der Spule, die integriert wird, um ein Signal zu erhalten, das proportional zum Eingangsstrom ist. Diese Wandler sind ideal für Hochstromanwendungen und bieten eine hervorragende Linearität.

Zu den Hauptmerkmalen von Stromwandlern gehören hohe Genauigkeit, elektrische Isolierung (Schutz der Messkreise vor hohen Spannungen), großer Frequenzbereich und kompakte Bauweise. Sie sind in Stromverteilungssystemen zur Überwachung von Lastströmen, in erneuerbaren Energien (Sonne/Wind) zur Verfolgung des Energieflusses, in Elektrofahrzeugen zur Steuerung des Ladens/Entladens von Batterien und in Industriemaschinen zur Vermeidung von Überstromschäden unerlässlich.
