Stromwandleranschluss

Ein Stromwandleranschluss ist ein wichtiger Bestandteil elektrischer Mess- und Überwachungssysteme. Der richtige Anschluss gewährleistet eine genaue Strommessung, eine stabile Signalübertragung und einen sicheren Betrieb von Industrieanlagen. Stromwandler werden häufig in Stromversorgungssystemen, Automatisierungsgeräten, Systemen für erneuerbare Energien, Motorsteuerung, Batterieüberwachung und Industriemaschinen eingesetzt. Sie wandeln elektrischen Strom in ein proportionales Ausgangssignal wie 0–5 V, 0–10 V, 4–20 mA oder digitale Kommunikationssignale um, die von SPS, Messgeräten, Steuerungen oder Überwachungssystemen gelesen werden können.

Die Anschlussart eines Stromwandlers hängt von der Art des Wandlers und der Anwendungsumgebung ab. Zu den gebräuchlichsten Typen gehören Wechselstromwandler, Gleichstromwandler, Hall-Effekt-Stromwandler, Split-Core-Stromwandler und Stromsensoren mit geschlossenem Regelkreis. Obwohl ihre Strukturen unterschiedlich sein können, sind die grundlegenden Verbindungsprinzipien ähnlich.

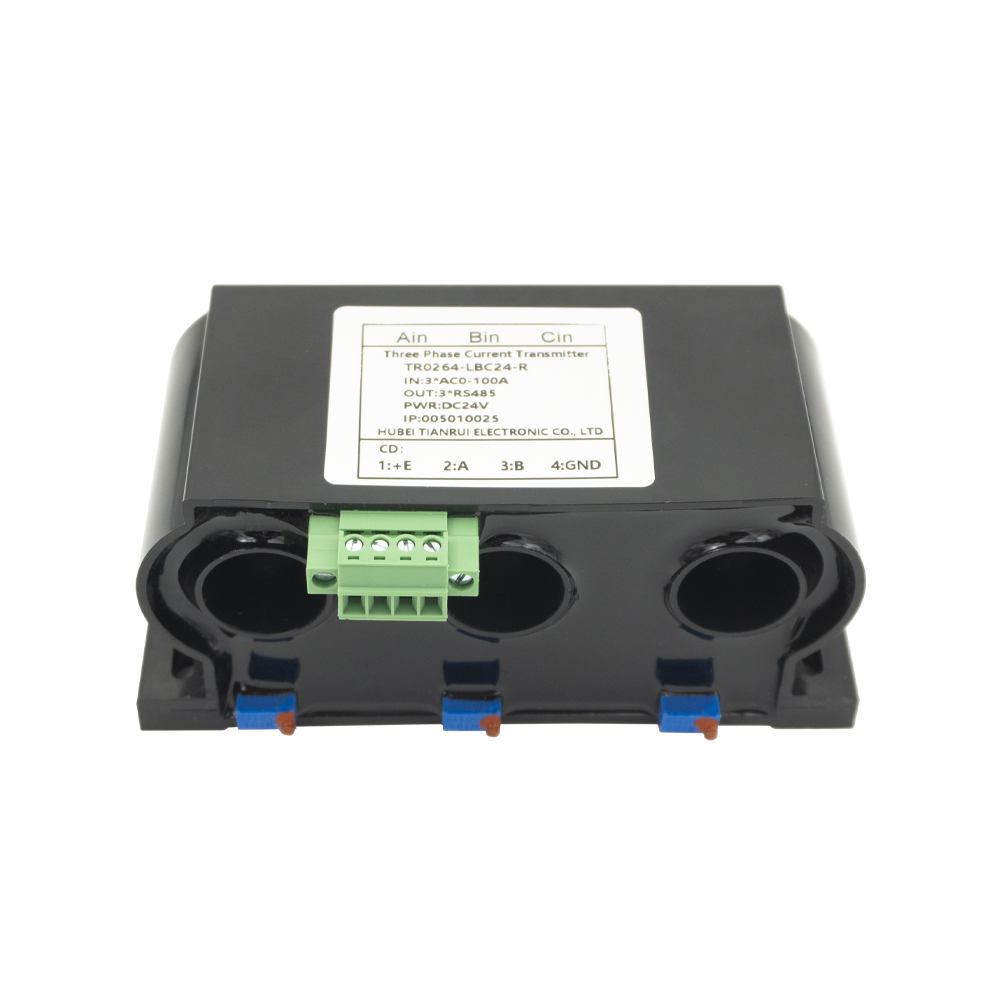

Bei einer typischen Installation verläuft der Primärleiter, der den gemessenen Strom führt, durch das Erfassungsfenster oder den Anschluss des Stromwandlers. Bei Stromwandlern mit geteiltem Kern öffnet sich der Kern, sodass der Leiter um ein vorhandenes Kabel geklemmt werden kann, ohne den Stromkreis zu trennen. Dieses Design macht die Installation bei Retrofit-Projekten einfacher und sicherer. Bei Modellen mit festem Kern muss der Leiter während der Installation direkt durch die mittlere Öffnung verlaufen.

Die Sekundärseite des Stromwandlers ist mit dem Überwachungs- oder Steuergerät verbunden. Die meisten industriellen Stromwandler benötigen eine externe Stromversorgung, üblicherweise 12 V DC, 24 V DC oder 220 V AC, je nach Modell. Die Stromanschlüsse sind normalerweise als positiv und negativ oder als L und N gekennzeichnet. Die richtige Polarität ist wichtig, da eine umgekehrte Verdrahtung das Gerät beschädigen oder ungenaue Ausgangssignale erzeugen kann.

Die Ausgangsklemmen werden dann mit einer SPS, einem Datenerfassungssystem, einem digitalen Messgerät oder einem Energiemanagementsystem verbunden. Beispielsweise wird ein 4-20-mA-Ausgangsstromwandler normalerweise in Reihe mit dem empfangenden Instrument geschaltet. Ein Spannungsausgangswandler, z. B. 0–10 V, wird parallel an die analogen Eingangsanschlüsse des Controllers angeschlossen. Geschirmte Kabel werden oft empfohlen, um elektrisches Rauschen zu reduzieren und die Signalstabilität zu verbessern, insbesondere in Industrieumgebungen mit hohen elektromagnetischen Störungen.

Sicherheit ist ein weiterer Schlüsselfaktor beim Anschluss von Stromwandlern. Vor der Installation sollte die Stromversorgung unterbrochen werden, um einen Stromschlag zu vermeiden. Der ausgewählte Strombereich des Wandlers sollte mit dem tatsächlichen Betriebsstrom der Anlage übereinstimmen. Eine Überlastung des Wandlers über seine Nennkapazität hinaus kann die Genauigkeit beeinträchtigen oder interne Komponenten beschädigen. Eine ordnungsgemäße Erdung trägt auch zur Verbesserung der Sicherheit und Messzuverlässigkeit bei.

In erneuerbaren Energiesystemen wie Solarwechselrichtern und Batteriespeichergeräten werden Stromwandleranschlüsse zur Energieüberwachung und zum Energieschutz verwendet. In Motorsteuerungssystemen helfen sie dabei, Überlastzustände zu erkennen und die Betriebseffizienz zu überwachen. In intelligenten Fabriken und Automatisierungssystemen liefern Stromwandler elektrische Echtzeitdaten, die vorausschauende Wartung und Energiemanagement unterstützen.

Moderne Stromwandler sind auf einfache Installation, kompakte Größe und hohe Genauigkeit ausgelegt. Viele Hersteller bieten auch Optionen für die DIN-Schienenmontage und standardisierte Anschlussmarkierungen an, um die Verkabelung zu vereinfachen. Der richtige Anschluss und die richtige Installation verbessern nicht nur die Messleistung, sondern verlängern auch die Lebensdauer des Überwachungssystems und der angeschlossenen Geräte.
