Was ist ein Nullstromwandler?

Ein Nullstromtransformator (Core Balance Current Transformer, CBCT), auch bekannt als Core Balance Current Transformer oder Reststromtransformator, ist ein spezielles Sensorgerät, das in Stromverteilungssystemen häufig zum Erdschluss- und Leckageschutz eingesetzt wird. Im Gegensatz zu herkömmlichen Stromwandlern, die den einphasigen Laststrom messen, konzentriert sich dieses Gerät auf die Erfassung der Vektorsumme aller durch seinen ringförmigen Magnetkern fließenden Ströme.

Sein Funktionsprinzip basiert auf dem Gleichgewicht des dreiphasigen Wechselstroms. Unter normalen Arbeitsbedingungen mit ausgeglichenen dreiphasigen Lasten ist die Summe der Ströme von Phase A, Phase B und Phase C gleich Null. Die von jedem Phasenstrom erzeugten magnetischen Flüsse gleichen sich innerhalb des geschlossenen Ringkerns vollständig aus, sodass von der Sekundärwicklung kein Stromsignal ausgegeben wird. Kommt es zu Isolationsschäden, Kabelalterung oder Stromschlägen, fließt ein Teil des Stroms zur Erde, anstatt über Neutralleiter zurückzufließen. Es entsteht ein unsymmetrischer Fehlerstrom, der einen magnetischen Nettofluss im Kern erzeugt. Die Sekundärspule erzeugt dann ein proportionales schwaches Stromsignal und sendet es an passende Schutzrelais oder Leistungsschalter.

Der Hauptaufbau eines Nullstromtransformators besteht aus drei Grundteilen. Der erste ist ein geschlossener ringförmiger Magnetkern. Nanokristalline Legierungskerne werden für hochempfindliche Szenarien zur Erkennung kleiner Leckströme zur Personensicherheit verwendet, während Siliziumstahlkerne für die Erkennung großer Erdfehler in Mittelspannungssystemen verwendet werden. Der zweite Teil ist eine gleichmäßig gewickelte sekundäre Kupferspule. Benutzer dürfen den Sekundärkreis niemals offen lassen, da dadurch gefährliche Hochspannung entsteht und Geräte beschädigt werden. Der dritte Teil ist eine isolierte Kunststoffschale mit verschiedenen Wasser- und Staubdichtigkeitsgraden für die Installation im Innen- und Außenbereich.

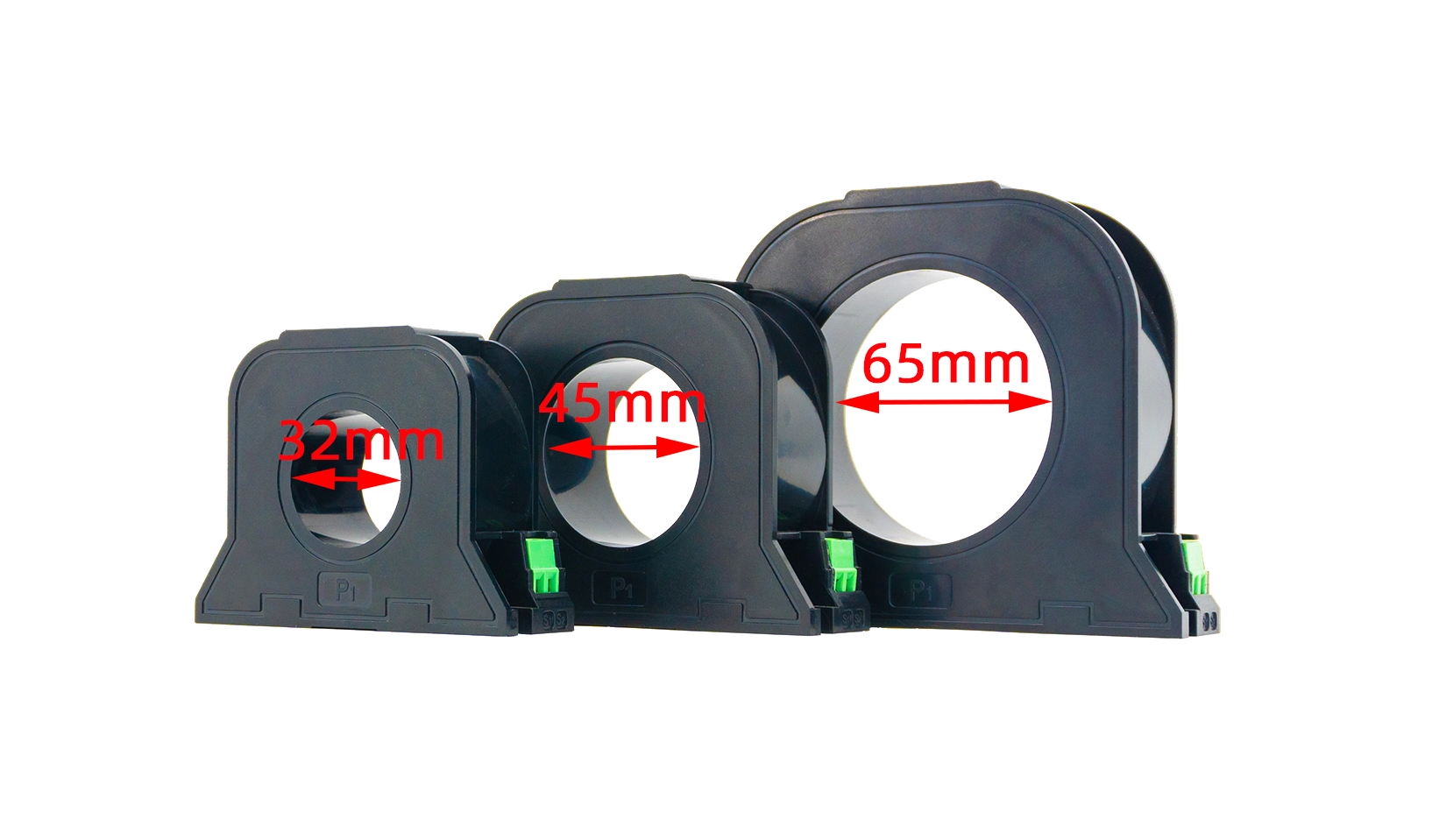

Dieses Gerät verfügt über mehrere praktische Klassifizierungen nach Struktur und Verwendung. Integrierte Ringtypen bieten eine hohe Messgenauigkeit für neue Schaltschränke, während geteilte offene Typen eine bequeme Installation an fertigen Kabeln ohne Abschneiden von Drähten ermöglichen. Niederspannungsmodelle dienen Wohngebäuden, Ladesäulen und Photovoltaikanlagen, während Mittelspannungsversionen mit einem 10-kV-Stromnetz-Relaisschutz arbeiten.

Nullstromwandler spielen für die elektrische Sicherheit eine unersetzliche Rolle. In Verteilerkästen für Privathaushalte arbeiten sie mit Fehlerstromschutzschaltern zusammen, um die Stromversorgung innerhalb von Millisekunden zu unterbrechen, sobald ein Leckstrom von 30 mA auftritt, um einen tödlichen Stromschlag zu verhindern. In Industriewerkstätten überwachen sie Motorwicklungsfehler, um ein Durchbrennen der Ausrüstung zu verhindern. Bei neuen Energieanlagen wie Ladesäulen und Photovoltaik-Anschlusskästen überwachen sie kontinuierlich den Zustand der Kabelisolierung, um das Brandrisiko zu verringern.

Die korrekte Installation wirkt sich direkt auf die Erkennungsleistung aus. Alle stromführenden Drähte, einschließlich der drei Phasen und des Neutralleiters, müssen gemeinsam durch die Kernmitte verlaufen, während der Schutzerdungsdraht den Ring umgehen muss, um Signalversatz zu vermeiden. Für den sekundären Anschluss werden abgeschirmte verdrillte Drähte empfohlen, um elektromagnetischen Störungen durch Wechselrichter und Schütze zu widerstehen.

Kurz gesagt, Nullstromwandler fungieren als vorderster Sensor des Erdschlussschutzes. Sie erfassen winzige abnormale Lecksignale, die von herkömmlichen Strommessgeräten nicht erkannt werden können, und schützen so Energieanlagen, Eigentum und persönliche Sicherheit in zivilen, industriellen und neuen Energiesystemen.
