Was ist ein digitales Einbaumessgerät?

Ein digitales Einbaumessgerät ist ein elektronisches Messgerät, mit dem elektrische oder physikalische Parameter in einem klaren digitalen Format angezeigt werden. Es wird üblicherweise in Schalttafeln, Industrieanlagen, Stromverteilungssystemen und Automatisierungssystemen installiert, um Werte wie Spannung, Strom, Leistung, Temperatur, Frequenz, Druck und andere Messsignale zu überwachen und anzuzeigen. Im Vergleich zu herkömmlichen analogen Messgeräten mit Zeiger und Skala bieten digitale Einbaumessgeräte eine bessere Ablesbarkeit, bessere Genauigkeit und eine bequemere Datenüberwachung.

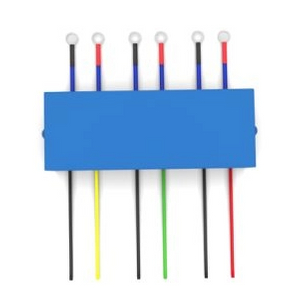

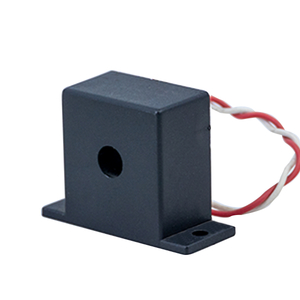

Ein typisches digitales Einbaumessgerät besteht aus mehreren Schlüsselkomponenten, darunter einem Signaleingangskreis, einem Analog-Digital-Wandler (ADC), einem Mikroprozessor, einer Anzeigeeinheit und einem Stromversorgungskreis. Der Eingangskreis empfängt Messsignale von Sensoren oder Wandlern. Beispielsweise kann ein Stromwandler (CT) ein reduziertes Stromsignal liefern, während ein Spannungswandler einen Standardspannungsausgang liefern kann. Der Analog-Digital-Wandler wandelt diese Signale in digitale Daten um, die vom internen Mikroprozessor verarbeitet werden. Der endgültige Messwert wird auf einem LED- oder LCD-Bildschirm angezeigt, damit der Benutzer ihn ablesen kann.

Digitale Einbaumessgeräte werden häufig für elektrische Messanwendungen verwendet. In Stromversorgungssystemen werden sie häufig zur Messung von Wechselstrom, Wechselspannung, Gleichstrom, Gleichspannung, Frequenz, Leistungsfaktor, Wirkleistung und Energieverbrauch verwendet. In der industriellen Automatisierung können sie Prozessparameter überwachen und Echtzeitinformationen für Bediener bereitstellen. Viele moderne digitale Einbaumessgeräte unterstützen mehrere Eingangstypen und können so mit Signalen wie 0–10 V, 4–20 mA, Impulssignalen, Thermoelementen und Widerstandstemperaturdetektoren (RTDs) arbeiten.

Einer der Hauptvorteile digitaler Einbaumessgeräte ist ihre hohe Messgenauigkeit. Die digitale Verarbeitungstechnologie reduziert Lesefehler, die durch menschliche Beobachtung und mechanische Bewegung verursacht werden. Viele Modelle bieten hochpräzise Messungen mit einstellbaren Parametern, Kalibrierungsfunktionen und programmierbaren Einstellungen. Benutzer können Anzeigebereiche, Alarmgrenzen, Kommunikationsoptionen und Maßeinheiten entsprechend den unterschiedlichen Anwendungsanforderungen konfigurieren.

Ein weiteres wichtiges Merkmal digitaler Einbaumessgeräte ist ihre Fähigkeit, mit anderen Steuerungssystemen zu kommunizieren. Viele fortschrittliche Modelle verfügen über Kommunikationsschnittstellen wie RS485, Modbus RTU, Ethernet oder andere industrielle Kommunikationsprotokolle. Dadurch können Messdaten an SPS-Systeme, SCADA-Systeme, Computer und Fernüberwachungsplattformen übertragen werden. Daher spielen digitale Einbaumessgeräte eine wichtige Rolle in intelligenten Fabriken und intelligenten Energiemanagementsystemen.

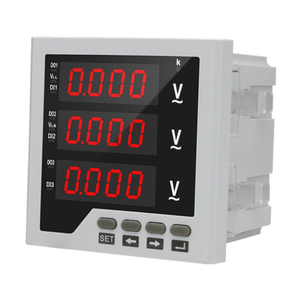

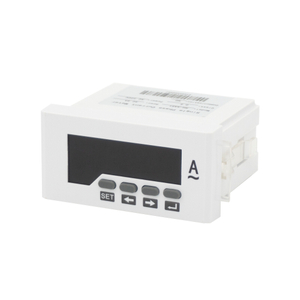

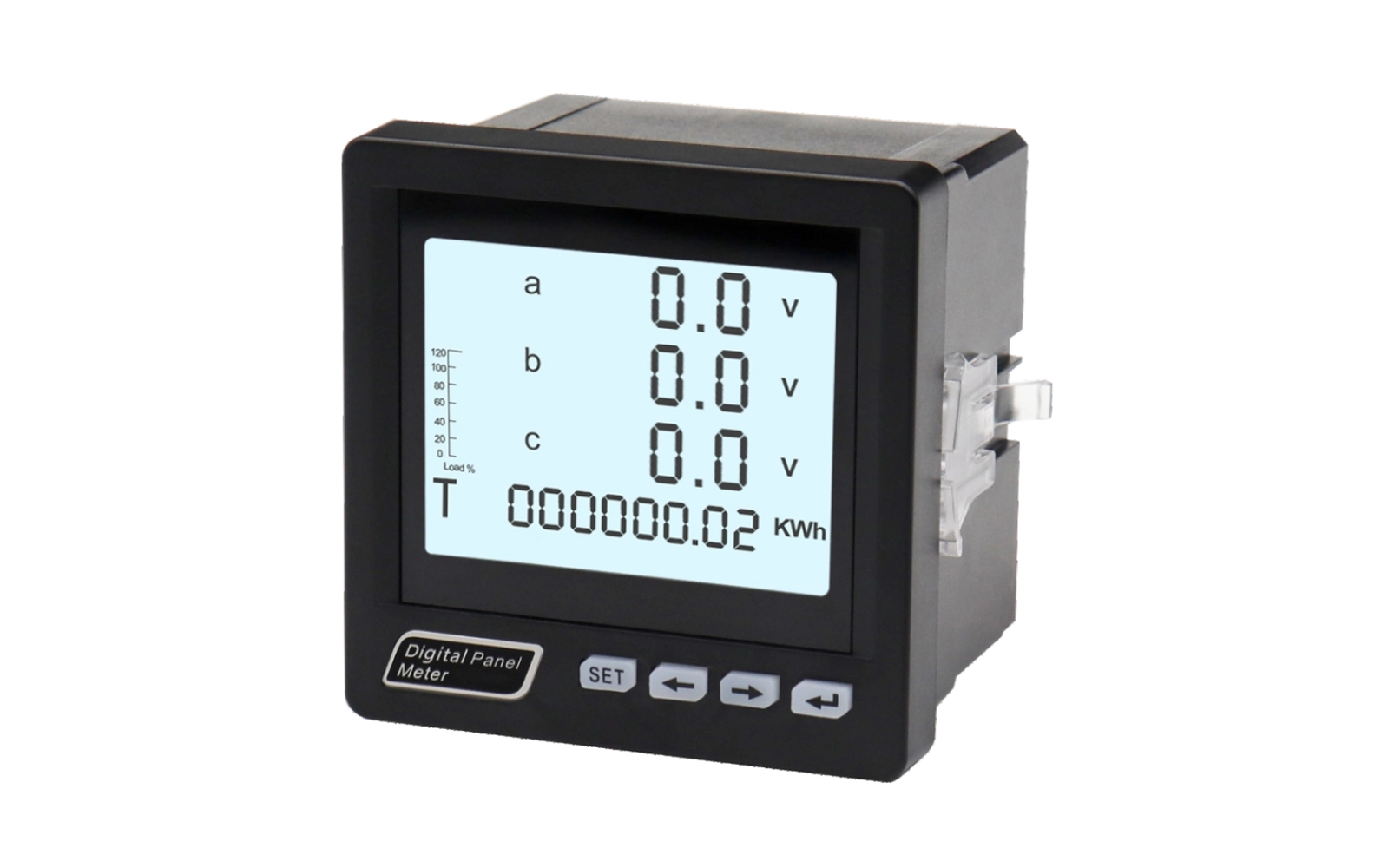

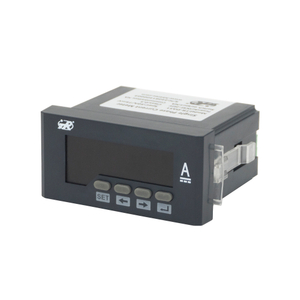

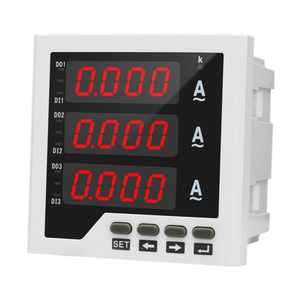

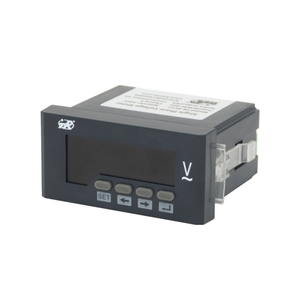

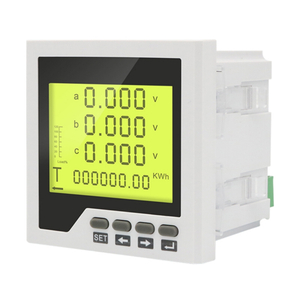

Digitale Einbaumessgeräte gibt es je nach Messfunktion in unterschiedlichen Ausführungen. Ein digitales Amperemeter dient zur Messung und Anzeige des Stroms, während ein digitales Voltmeter die Spannung misst. Ein multifunktionales digitales Messgerät kann mehrere elektrische Parameter gleichzeitig messen, darunter Spannung, Strom, Leistung, Energie und Frequenz. Einige Spezialmodelle sind für den Einsatz mit Stromtransformatoren konzipiert und ermöglichen eine genaue Stromüberwachung in elektrischen Verteilungsgeräten.

In elektrischen Anwendungen werden digitale Einbaumessgeräte üblicherweise in Schaltanlagen, Verteilerschränken, Schalttafeln, Prüfgeräten und Systemen für erneuerbare Energien installiert. Sie werden häufig in Branchen wie Energieerzeugung, Fertigung, Telekommunikation, Transport und Gebäudeenergiemanagement eingesetzt. Beispielsweise kann in einer Solarstromanlage ein digitales Einbaumessgerät die Gleichspannung, den Gleichstrom und die Leistungsabgabe überwachen, um Betreibern bei der Beurteilung der Systemleistung zu helfen.

Im Vergleich zu herkömmlichen analogen Messgeräten bieten digitale Einbaumessgeräte viele Vorteile, darunter einfacheres Ablesen, höhere Genauigkeit, kompaktes Design, Multifunktionsfähigkeit und bessere Integration in moderne Steuerungssysteme. Ihre Fähigkeit, Messdaten in Echtzeit zu sammeln und zu übertragen, macht sie zu einem wesentlichen Bestandteil moderner elektrischer Überwachungs- und Automatisierungsanwendungen.

Mit der Entwicklung von Smart Grids, industriellem IoT und Energiemanagementtechnologien werden digitale Einbaumessgeräte immer intelligenter. Zukünftige Produkte werden voraussichtlich drahtlose Kommunikation, Cloud-Überwachung, erweiterte Datenanalyse und eine verbesserte Integration in intelligente Energiesysteme umfassen. Da die Industrie weiterhin effizientere und genauere Messlösungen benötigt, werden digitale Einbaumessgeräte weiterhin ein wichtiges Werkzeug für die elektrische Überwachung und Steuerung bleiben.
