Was ist ein elektrischer Reaktor?

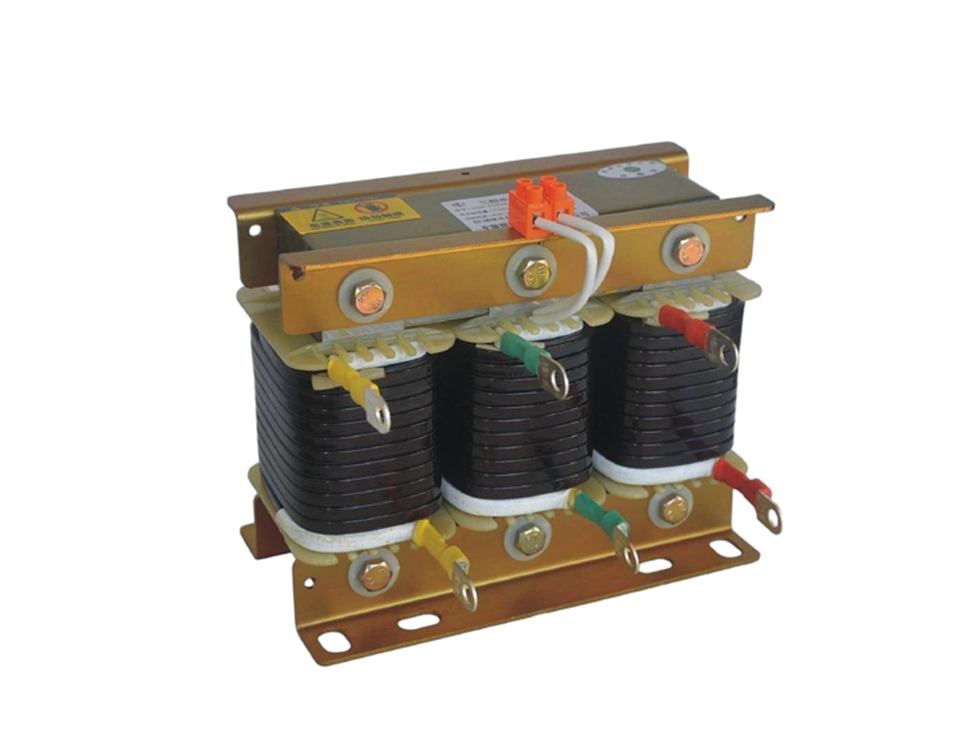

Ein elektrischer Reaktor, auch Induktor für Stromversorgungssysteme genannt, ist eine passive elektromagnetische Komponente, die häufig in Nieder- und Mittelspannungsnetzen eingesetzt wird. Das im Bild gezeigte Gerät ist ein Dreiphasenreaktor , der aus drei unabhängigen Kupferwicklungsspulen besteht, die auf einem laminierten Eisenkernrahmen montiert sind und an einer goldenen Metallhalterung befestigt sind. Farbcodierte Kabelklemmen in Gelb, Grün und Rot kennzeichnen die dreiphasigen Anschlussanschlüsse für eine einfache Verkabelung und Phasenidentifizierung. Der kleine orangefarbene Klemmenblock oben ist für die Hilfsverkabelung und die Temperaturüberwachung reserviert.

Im Kern funktioniert ein Reaktor nach dem Prinzip der elektromagnetischen Induktion. Wenn Wechselstrom durch seine Kupferspulen fließt, erzeugt er im Eisenkern ein stabiles Magnetfeld, wodurch eine induktive Reaktanz entsteht, die plötzliche Stromänderungen einschränkt. Im Gegensatz zu gewöhnlichen kleinen Induktivitäten für Leiterplatten sind Leistungsdrosseln so konstruiert, dass sie großen industriellen Strömen standhalten. Daher verfügen sie über dick isolierte Wicklungen und robuste Eisenkerne, um Wärmeverluste und Geräusche zu reduzieren.

Für diesen Dreiphasenreaktortyp gibt es zwei Hauptanwendungsszenarien. Erstens kann es als Reihendrossel für Blindleistungskompensationsschränke dienen, zusammen mit Leistungskondensatoren, um harmonische Verzerrungen zu unterdrücken und Resonanzen im Stromnetz zu verhindern. Zweitens fungiert es als Eingangs- oder Ausgangsdrossel für Frequenzumrichter und Servoantriebe, glättet scharfe Stromimpulse, filtert hochfrequente Störungen und schützt Wechselrichter und Motoren vor Spannungsspitzen.

Durch Lasten mit variabler Frequenz erzeugte Oberschwingungen sind in modernen Fabriken ein häufiges Problem. Ohne Drosseln führt verzerrter Strom zur Erwärmung von Kabeln, zur Beschädigung von Kondensatoren und zu Störungen bei empfindlichen Instrumenten in der Nähe. Durch die Hinzufügung einer kontrollierten induktiven Impedanz absorbiert die Drossel harmonische Komponenten und stabilisiert die Leistungswellenform. Es begrenzt auch den Einschaltstrom beim Einschalten von Kondensatoren und vermeidet so sofortige Überspannungen, die zum Auslösen des Leistungsschalters führen.

Das Strukturdesign ist auf die industrielle Installation zugeschnitten. Der Sockel ist mit Befestigungslöchern vorgebohrt, um eine sichere Befestigung in Schaltschränken zu ermöglichen. Isolationstrenner zwischen den Spulen verhindern Kurzschlüsse von Phase zu Phase, und die isolierende Beschichtung der Wicklungen sorgt für dielektrischen Schutz im Dauerbetrieb.

Elektrische Reaktoren sind für ein zuverlässiges Stromqualitätsmanagement unerlässlich. Sie verbrauchen keine großen Mengen an Wirkleistung; Stattdessen regulieren sie die Blindleistung und filtern Störungen bei geringen Energiekosten. Sie finden sie in Photovoltaik-Kraftwerken, Produktionslinien für die Industrieautomation, Wasserpumpen- und Lüftersteuerungssystemen sowie kompletten Stromverteilerschränken. Da die Anwendungen der Leistungselektronik immer weiter zunehmen, bleiben Dreiphasendrosseln wie diese eine einfache, langlebige und kostengünstige Lösung zur Aufrechterhaltung der Netzstabilität und zum Schutz wertvoller elektrischer Geräte.
