Wie funktioniert ein digitales Einbaumessgerät?

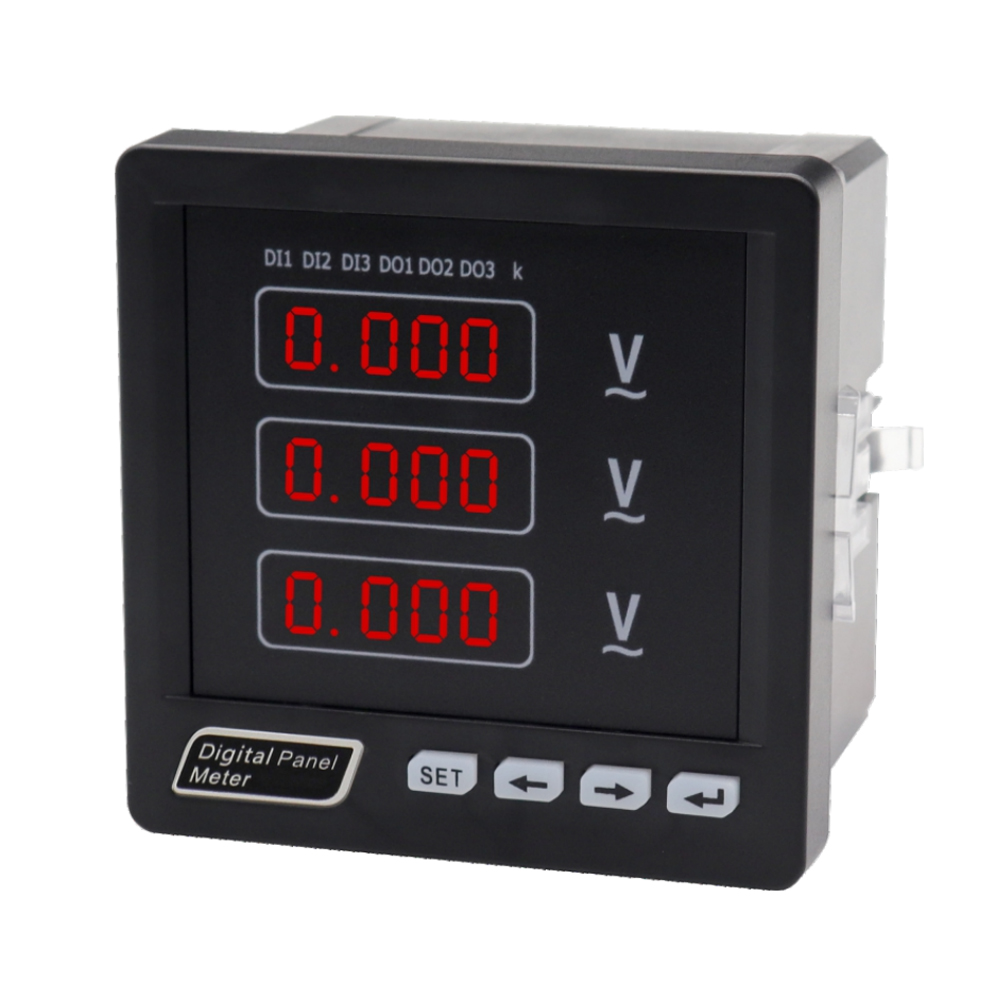

Ein digitales Einbaumessgerät (DPM) ist ein elektronisches Instrument, das im Gegensatz zur Zeigerbewegung analoger Messgeräte elektrische Werte wie Spannung, Strom, Widerstand oder Temperatur als klare numerische Messwerte anzeigt. Aufgrund seiner hohen Genauigkeit, Lesbarkeit und Stabilität wird es häufig in Schalttafeln, Netzteilen und Industrieanlagen eingesetzt. Diese Erklärung konzentriert sich auf digitale Spannungsmessgeräte, deckt aber auch digitale Strommessgeräte ab.

Das Herzstück jedes digitalen Einbaumessgeräts ist ein Analog-Digital-Wandler (ADC). Die Aufgabe des ADC besteht darin, kontinuierliche analoge elektrische Signale in diskrete digitale Werte umzuwandeln, die ein Mikrocontroller oder Prozessor interpretieren kann. Bei einem Spannungsmesser ist der Eingang eine Potentialdifferenz zwischen zwei Punkten; Bei einem Strommesser ist es der Ladungsfluss durch einen Stromkreis.

Ein digitaler Spannungsmesser misst die Potenzialdifferenz zwischen einer Komponente oder einem Stromkreis. Es verwendet einen Eingangskreis mit hoher Impedanz, um nahezu keinen Strom zu ziehen und so sicherzustellen, dass er den zu prüfenden Schaltkreis nicht beeinträchtigt. Die Eingangsspannung wird zunächst mithilfe von Widerstandsteilern aufbereitet, um sie in den sicheren Bereich des ADC zu bringen. Der ADC tastet diese Spannung dann mit hoher Geschwindigkeit ab und vergleicht sie mit einer internen Präzisionsreferenzspannung. Nach der Umwandlung in digitalen Code verarbeitet der Mikrocontroller die Daten und steuert die digitale Anzeige – normalerweise einen LCD- oder LED-Bildschirm – an, um die gemessene Spannung in Volt oder Millivolt anzuzeigen.

Ein digitaler Stromzähler funktioniert anders. Da für die Gleichstrommessung das Messgerät in Reihe mit der Last geschaltet sein muss, wird ein niederohmiger Präzisionswiderstand, ein sogenannter Shunt-Widerstand, im Strompfad eingesetzt. Wenn Strom durch den Shunt fließt, entsteht über ihm ein kleiner Spannungsabfall, der dem Ohmschen Gesetz folgt (V = I × R). Diese kleine Spannung wird dann in denselben ADC eingespeist, der im Spannungsmesser verwendet wird. Der Mikrocontroller berechnet aus dem gemessenen Spannungsabfall den Strom und zeigt das Ergebnis in Ampere oder Milliampere an.

Viele digitale Einbaumessgeräte sind multifunktional und können durch Umschalten zwischen den Messmodi sowohl Spannung als auch Strom messen. Sie umfassen häufig zusätzliche Funktionen wie Überlastschutz, Dezimalpunktanpassung und programmierbare Skalierung für spezielle Anwendungen.

Im Vergleich zu analogen Messgeräten bieten digitale Einbaumessgeräte eine höhere Präzision, schnellere Reaktion und eine bessere Immunität gegenüber Stößen und Vibrationen. Sie weisen keinen Parallaxenfehler auf, was bedeutet, dass die Messwerte unabhängig vom Betrachtungswinkel genau sind. Moderne digitale Messgeräte können auch über Kommunikationsschnittstellen verfügen, um Daten zur Fernüberwachung an Computer oder SPS zu senden.
