Hochpräziser elektronischer Spannungssensor 10 kV–36 kV für Mittelspannungsschaltanlagen

Dieser elektronische Spannungssensor für 10 kV–36 kV zeichnet sich durch hohe Präzision aus, ist für Mittelspannungsschaltanlagen konzipiert, verfügt über eine zuverlässige Isolierung und einen stabilen Signalausgang für die Leistungsüberwachung.

Verfügbarkeitsstatus:



erkundigen

Produktbeschreibung

Produktmerkmale

Hohe Messgenauigkeit

Hervorragende Isolationsleistung

Kompakte Struktur für einfache Installation

Stabile Signalausgabe mit starker Entstörungsfähigkeit

Produktanwendung

Dieser elektronische Spannungssensor wird häufig in Mittelspannungsschaltanlagen, Stromverteilerschränken, intelligenten Stromnetzen und elektrischen Überwachungseinheiten zur Spannungserkennung und zum Schutz in Echtzeit eingesetzt.

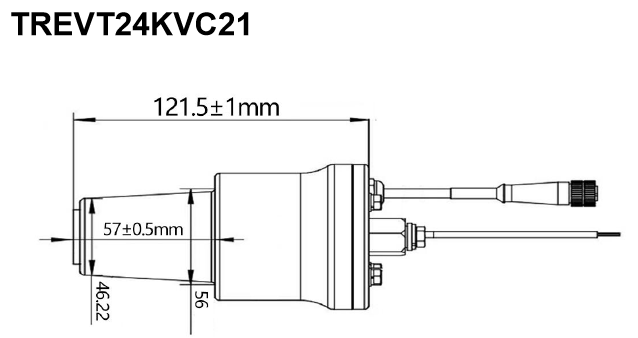

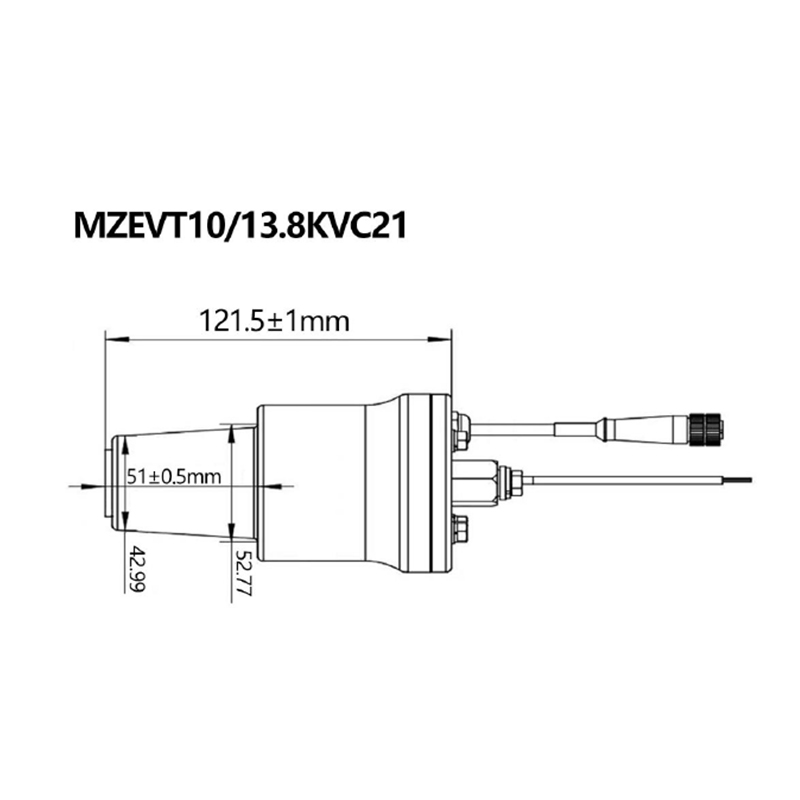

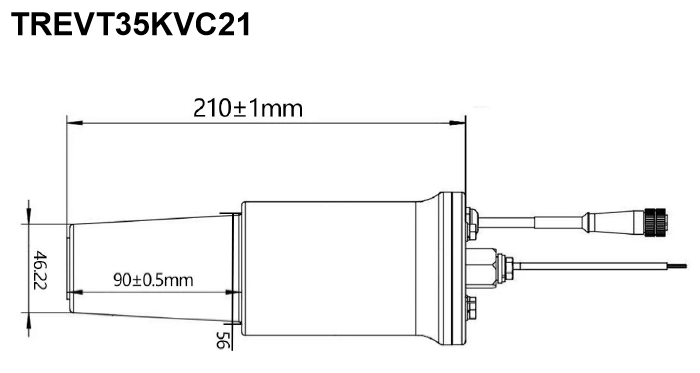

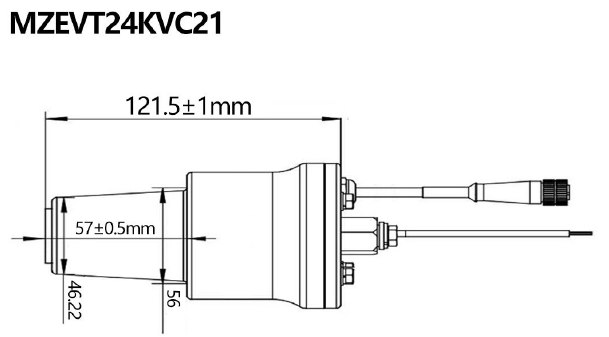

Form und Größe

Daten	10kV	13.8kV	24kV	35kV
Spannung aushalten	42kV	56kV	80kV	90kV
Blitzstoßspannung	75kV	115kV	150kV	210kV
Phasenspannungstransformationsverhältnis	10 kV/√3: 3,25 V/√3	13.8kV/ √3: 3,25 V/ √3	34 kV/ √3: 3,25 V/ √3	35 kV/ √3: 3,25 V/ √3
Genauigkeit der Phasenspannung	0.5
Lastwiderstand simulieren	1MΩ/350PF
Nennspannungskoeffizient	1,9 Un für 8 Stunden
Teilentladung	≤10PC(1,2Un)
Frequenz	50Hz
Umgebungstemperatur	-40℃~+70℃
Standard	GB/T 20840.7 (GB/T 20840.6)/IEC 60044-7 (IEC 61869-6/111)
Signalausgabemodus	RVSP-Abschirmungsdraht L = 3 Meter (anpassbare Länge) 5-Wege-Anschlussstecker
Abmessungen	Die Abmessungen können sich je nach Ausgabetyp ändern
