Miniatur-Stromwandler

Ein Miniatur-Stromwandler (Miniatur-CT) ist ein kompaktes elektrisches Gerät zur Messung und Überwachung von Wechselstrom (AC) in elektrischen Systemen. Es basiert auf dem Prinzip der elektromagnetischen Induktion und wandelt einen hohen Primärstrom in einen kleineren, proportionalen Sekundärstrom um, der von Instrumenten wie Messgeräten, Schutzrelais, Energieüberwachungssystemen und Steuergeräten sicher gemessen werden kann.

Im Vergleich zu herkömmlichen Stromwandlern zeichnen sich Miniatur-Stromwandler durch eine geringere Größe, ein geringeres Gewicht und eine hohe Messgenauigkeit aus. Sie werden häufig in Anwendungen eingesetzt, bei denen der Installationsraum begrenzt ist, beispielsweise bei intelligenten Messgeräten, Stromverteilungsgeräten, industriellen Steuerungssystemen, Energieüberwachungsgeräten für Haushalte und elektronischen Messgeräten.

Der Grundaufbau eines Miniatur-Stromtransformators umfasst einen Magnetkern, eine Primärwicklung, eine Sekundärwicklung, Isoliermaterialien und ein Schutzgehäuse. Der Magnetkern besteht in der Regel aus hochwertigem Siliziumstahl, Ferrit oder nanokristallinen Materialien, um die magnetische Leistung zu verbessern und Messfehler zu reduzieren. Die Primärwicklung führt den gemessenen Strom, während die Sekundärwicklung entsprechend dem Wandlerverhältnis ein reduziertes Stromsignal erzeugt.

Das Funktionsprinzip eines Miniatur-Stromwandlers ähnelt dem eines Standard-Stromwandlers. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld im Kern. Dieser sich ändernde magnetische Fluss induziert einen proportionalen Strom in der Sekundärwicklung. Beispielsweise wandelt ein Miniatur-Stromwandler mit einem Verhältnis von 100 A/5 A einen Primärstrom von 100 A in einen Sekundärausgang von 5 A um, sodass Messgeräte das Signal sicher verarbeiten können.

Einer der Hauptvorteile von Miniaturstromwandlern ist ihre hervorragende Genauigkeit. Viele Modelle können hohe Genauigkeitsklassen wie Klasse 0,5, Klasse 0,2 oder sogar höhere Präzisionsstufen für spezielle Anwendungen erreichen. Dadurch eignen sie sich für genaue Energiemessungen, die Überwachung der Stromqualität und Präzisionssteuerungssysteme. Aufgrund ihres geringen Stromverbrauchs und ihrer stabilen Leistung sind sie auch ideal für den Langzeitbetrieb geeignet.

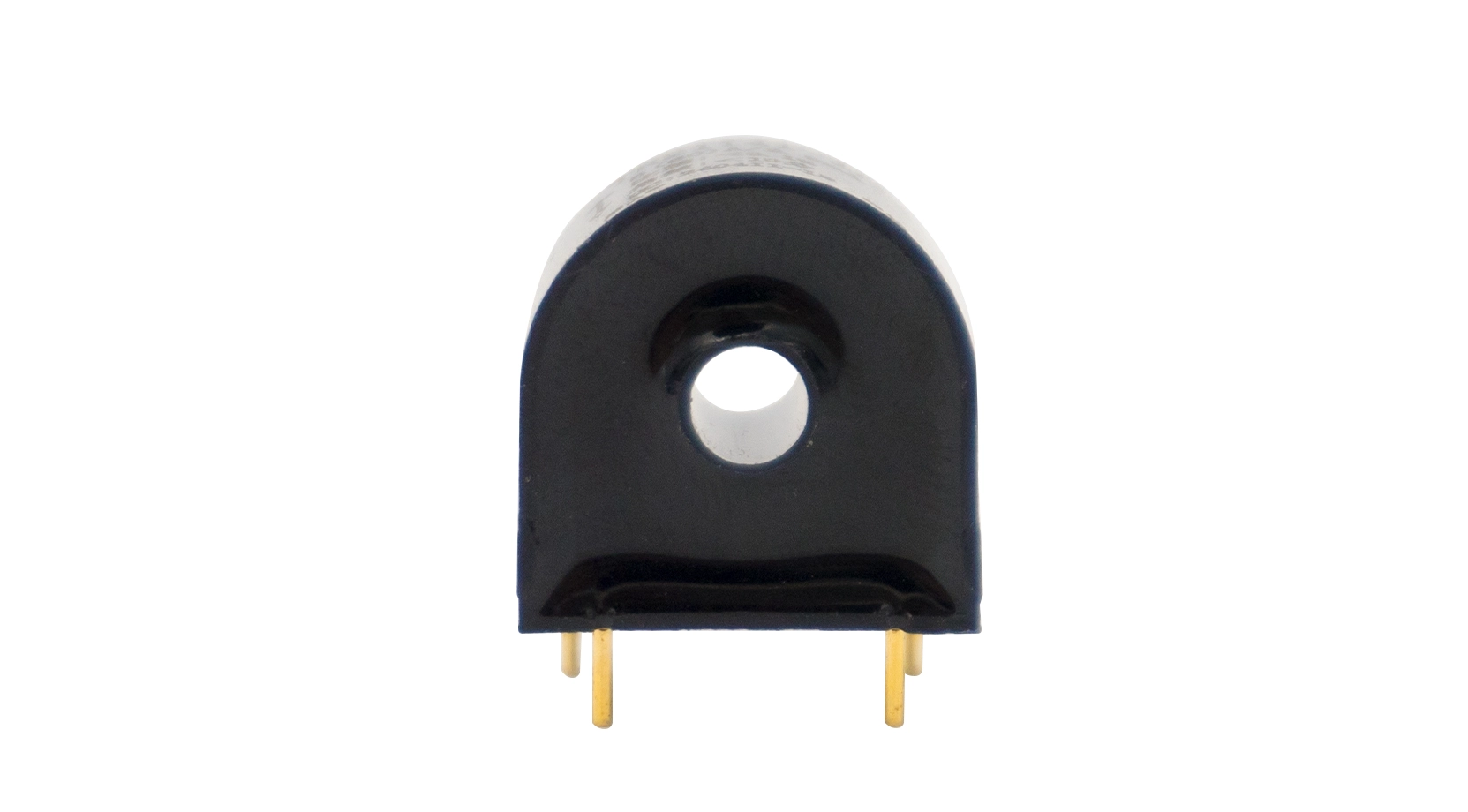

Miniatur-Stromwandler sind in verschiedenen Ausführungen erhältlich, darunter leiterplattenmontierte Stromwandler, drahtgebundene Miniatur-Stromwandler, Split-Core-Miniatur-Stromwandler und geformte Miniatur-Stromwandler. PCB-montierte Typen werden üblicherweise in elektronische Schaltkreise integriert, während drahtgebundene Versionen häufig für eine flexible Installation verwendet werden. Miniatur-Stromwandler mit geteiltem Kern ermöglichen eine einfache Installation, ohne das Hauptstromkabel zu trennen, was sie für Nachrüstprojekte geeignet macht.

Miniatur-Stromwandler werden häufig in Smart-Grid-Systemen, Geräten für erneuerbare Energien, Ladestationen für Elektrofahrzeuge, industrieller Automatisierung, Gebäudeenergiemanagementsystemen und der Überwachung der Stromverteilung eingesetzt. In Smart Metern liefern sie eine genaue Strommessung für die Stromabrechnung und Energieanalyse. In industriellen Anwendungen helfen sie dabei, die Betriebsbedingungen von Geräten zu überwachen und elektrische Systeme vor Überlastung oder anormalen Strombedingungen zu schützen.

Bei der Auswahl eines Miniatur-Stromwandlers sollten mehrere Faktoren berücksichtigt werden, darunter primärer Nennstrom, sekundärer Ausgangsstrom, Genauigkeitsklasse, Frequenzbereich, Isolationsspannung, Installationsmethode und Betriebsumgebung. Das richtige CT-Verhältnis und die richtige Genauigkeit sind wichtig, um zuverlässige Messergebnisse zu gewährleisten.

Mit der Entwicklung intelligenter Stromversorgungssysteme und Energiemanagementtechnologien gewinnen Miniatur-Stromwandler immer mehr an Bedeutung. Ihre geringe Größe, hohe Präzision und zuverlässige Leistung machen sie zu einem unverzichtbaren Bestandteil moderner elektrischer Mess- und Überwachungssysteme. Während sich die Industrie in Richtung Digitalisierung und intelligenten Energielösungen bewegt, wird die Miniatur-CT-Technologie weiterhin eine wichtige Rolle bei der Verbesserung der Energieeffizienz, Sicherheit und Systemsteuerung spielen.
