Stromwandler für elektrisches Material. Dieses
- Produkt wird für die Energiemessung von einphasigen und dreiphasigen elektronischen Energiezählern verwendet,
insbesondere für die Erfassung kleiner Ströme oder elektronischer Zähler mit aperiodischen Komponenten.

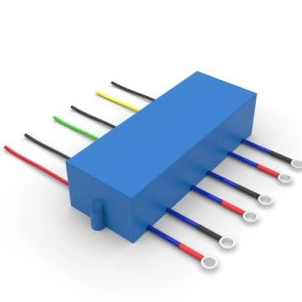

Ein Miniaturtransformator, der in elektronischen Energiezählern zur Strommessung verwendet werden kann.
Hauptmerkmal:
Geringe
Größe
, hohe Präzision und
ausgezeichnete
Konsistenz . Großer
Grenzwert , starke
Antisättigungswirkung . Niedriger Preis ,
einfache Kostenkontrolle .
Elektrische Parameter .
Nennstrom am Eingang Iin
: 0–20 A
| Leistung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Typ | Eingangsnennstrom (A) | Ausgangsnennstrom (mA) |
| Nichtlinearität | Zweite Last (Ω) | Netzfrequenzfestigkeit (V) |
| Maximale Nennzeiten | Präzision (±%) | Phasenfehler |
| (±') |
| TR2126D | 0~20 | 0~20 | 5 | 0.1 | 5 | ≤20 | ≥3000 |
| TR2178-3D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
| TR21175D | 0~10 | 0~10 | 6 | 0.1 | 10 | ≤20 | ≥3000 |
| TR21223D | 0~10 | 0~10 | 6 | 0.1 | 10 | ≤20 | ≥3000 |
| TR2129D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
| TR21133D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
