Stromwandler für elektrisches Material. Dieses
- Produkt wird für die Energiemessung von einphasigen und dreiphasigen elektronischen Energiezählern verwendet,
insbesondere für die Erfassung kleiner Ströme oder elektronischer Zähler mit aperiodischen Komponenten.

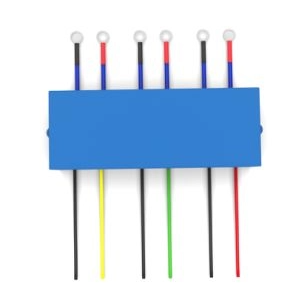

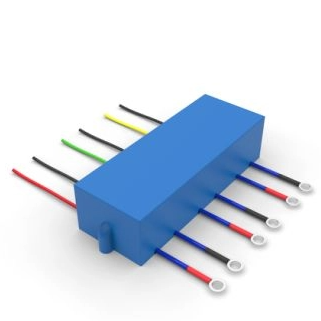

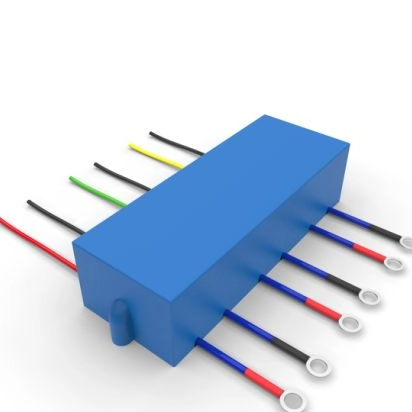

Ein Miniatur-Stromwandler , der in elektronischen Energiezählern zur Strommessung verwendet werden kann.
Hauptmerkmal:
Geringe
Größe
, hohe Präzision und
ausgezeichnete
Konsistenz . Großer
Grenzwert , starke
Antisättigungswirkung . Niedriger Preis ,
einfache Kostenkontrolle .
Elektrische Parameter .
Nennstrom am Eingang Iin
: 0–20 A
| Leistung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Typ | Eingangsnennstrom (A) | Ausgangsnennstrom (mA) |
| Nichtlinearität | Zweite Last (Ω) | Netzfrequenzfestigkeit (V) |
| Maximale Nennzeiten | Präzision (±%) | Phasenfehler |
| (±') |
| TR2126D | 0~20 | 0~20 | 5 | 0.1 | 5 | ≤20 | ≥3000 |
| TR2178-3D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
| TR21175D | 0~10 | 0~10 | 6 | 0.1 | 10 | ≤20 | ≥3000 |
| TR21223D | 0~10 | 0~10 | 6 | 0.1 | 10 | ≤20 | ≥3000 |
| TR2129D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
| TR21133D | 1.5 | 5 | 6 | 0.1 | 5 | ≤20 | ≥3000 |
