Was ist der Unterschied zwischen CT und Stromwandler?

Stromwandler (CT) und Stromwandler sind beide wesentliche Geräte für die elektrische Strommessung und Signalverarbeitung in Stromversorgungssystemen, industrieller Automatisierung und elektrotechnischen Anwendungen. Sie unterscheiden sich jedoch grundlegend in Funktionsprinzip, Designzweck, Ausgangseigenschaften und praktischen Anwendungsfällen. Während Stromwandler auf die Messung und den Schutz von Hochspannungs-/Hochstrom-Stromversorgungssystemen spezialisiert sind, sind Stromwandler vielseitige Signalumwandlungswerkzeuge für die industrielle Steuerung und Automatisierung mit überlappenden, aber unterschiedlichen Funktionsbereichen, die sie in ihren jeweiligen Szenarien unersetzlich machen. Ein klares Verständnis ihrer Unterschiede ist entscheidend für eine genaue Geräteauswahl, einen sicheren Systembetrieb und eine zuverlässige Datenerfassung bei Elektroprojekten.

Vom Funktionsprinzip her ist der Stromwandler ein passives elektromagnetisches Gerät, das auf dem Faradayschen Gesetz der elektromagnetischen Induktion und dem Transformatorprinzip basiert. Es besteht aus einer Primärwicklung, einer Sekundärwicklung und einem geschlossenen Eisenkern: Die Primärwicklung ist in Reihe mit dem Messstromkreis geschaltet und der Wechselstrom in der Primärspule erzeugt einen sich ändernden magnetischen Fluss im Eisenkern, der einen proportionalen Wechselstrom in der Sekundärwicklung induziert. Stromwandler sind ausschließlich für die Messung von Wechselstrom (AC) konzipiert und basieren auf der magnetischen Kopplung zwischen Primär- und Sekundärspule, um eine Stromumwandlung zu erreichen, ohne dass für ihren Betrieb eine externe Stromversorgung erforderlich ist. Im Gegensatz dazu ist ein Stromwandler (auch Stromsensor oder Stromsender genannt) ein aktives elektronisches Gerät, das elektromagnetische Induktion, Hall-Effekt oder Shunt-Widerstandsprinzipien mit Signalkonditionierungsschaltungen integriert. Die meisten Wandler nutzen den Hall-Effekt als Kernarbeitsmechanismus: Ein Hall-Element erkennt das vom gemessenen Strom (Wechsel- oder Gleichstrom) erzeugte Magnetfeld, wandelt das magnetische Signal in ein schwaches Spannungs-/Stromsignal um und verstärkt, linearisiert und isoliert dieses Signal dann über einen internen elektronischen Schaltkreis, um ein standardisiertes Ausgangssignal zu erzeugen. Im Gegensatz zu Stromwandlern benötigen Stromwandler eine externe Gleichstromversorgung (z. B. 24 V Gleichstrom), um ihre elektronischen Komponenten mit Strom zu versorgen, sodass sie sowohl Wechsel- als auch Gleichströme verarbeiten können.

Die Ausgangseigenschaften stellen einen der bedeutendsten Unterschiede zwischen den beiden Geräten dar. Stromwandler erzeugen einen Wechselstromausgang, der eine präzise proportionale Nachbildung des primären Wechselstroms ist, mit standardmäßigen Sekundärausgängen in Stromversorgungssystemen (z. B. 5 A oder 1 A für industrielle Stromwandler, 100 mA für Miniaturmodelle). Bei diesem Ausgang handelt es sich um ein unbedingtes elektrisches Rohsignal, das passende Sekundärgeräte (z. B. Amperemeter, Schutzrelais, Energiezähler) mit entsprechenden Eingangsbereichen zur Messung oder Steuerung erfordert. CT-Ausgänge unterliegen auch geringfügigen Fehlern wie Verhältnisfehler und Phasenfehler, die streng auf die Genauigkeitsanforderungen des Stromversorgungssystems kalibriert sind (z. B. Klasse 0,2 für die Messung, Klasse 5P für den Schutz). Stromwandler hingegen liefern standardisierte, aufbereitete elektrische Signale, die für den direkten Anschluss an industrielle Automatisierungsgeräte wie SPS, DCS-Systeme, Datenlogger und analoge Messgeräte geeignet sind. Zu ihren gängigen Ausgabeformaten gehören 4–20 mA DC, 0–5 V DC oder 0–10 V DC, wobei die Signalgröße linear proportional zum gemessenen Strom ist. Dieser standardisierte Ausgang macht eine zusätzliche Signalaufbereitung überflüssig und gewährleistet die Kompatibilität mit modernen Steuerungssystemen mit hoher Linearität und geringem Fehler über den gesamten Messbereich.

Anwendungsbereich und Designziele trennen Stromwandler und Stromwandler weiter voneinander. Stromwandler sind speziell für Hochspannungs- (HV) und Mittelspannungs- (MV) Stromversorgungssysteme sowie für Niederspannungs- (LV) Hochstrom-Industrieschaltkreise konzipiert. Ihre Hauptfunktionen sind Strommessung (z. B. Energieabrechnung) und Schutzrelais (z. B. Überstrom-/Kurzschlussschutz). Sie sind so konzipiert, dass sie strenge Standards für Stromversorgungssysteme hinsichtlich Isolierung, Genauigkeit und thermischer Stabilität erfüllen. Stromwandler sorgen für eine elektrische Isolierung zwischen dem Hochspannungs-Primärkreis und dem Niederspannungs-Sekundärkreis, ein wichtiges Sicherheitsmerkmal zum Schutz von Personal und Sekundärgeräten in Stromnetzen, Umspannwerken und großen industriellen Motorsteuerzentren. Sie dienen ausschließlich der Wechselstrommessung und können keine Gleichströme verarbeiten, da ihr Design für den Netzfrequenzbereich 50/60 Hz optimiert ist. Stromwandler hingegen haben ein breites, branchenübergreifendes Anwendungsspektrum, das die Niederspannungs-Industrieautomation, die Gebäudeautomation, erneuerbare Energiesysteme (Solar/Wind) und die Prüfung elektronischer Geräte umfasst. Sie werden zur Echtzeit-Stromüberwachung, Prozesssteuerung und Datenerfassung in Szenarien verwendet, in denen sowohl Wechsel- als auch Gleichstrommessungen erforderlich sind, wie z. B. Frequenzumrichtersysteme (VFD), Batterielade-/-entladeschaltungen und Gleichstromversorgungen. Bei Wandlern stehen Vielseitigkeit, kompakte Größe und einfache Integration in Steuerungssysteme im Vordergrund gegenüber Hochspannungsisolierung. Sie werden typischerweise in Niederspannungsschaltkreisen (≤690 V) verwendet. Einige Hochleistungswandler bieten auch eine elektrische Isolierung zwischen den Eingangs- und Ausgangskreisen, dies ist jedoch eine optionale Funktion und keine wesentliche Designanforderung.

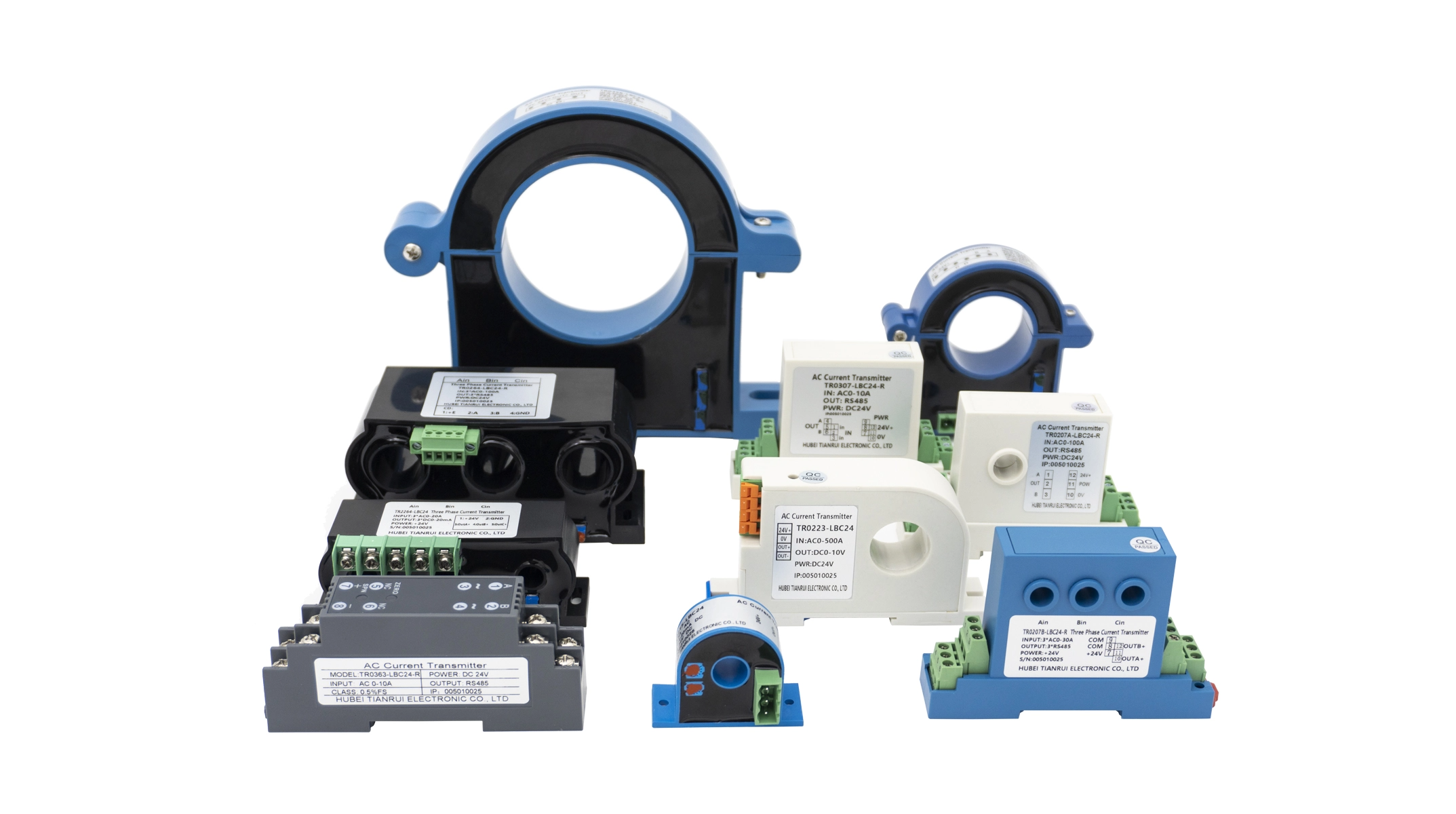

Auch die Installations- und Betriebsanforderungen variieren zwischen den beiden Geräten. Stromwandler sind relativ große, schwere Geräte (insbesondere HV-/MV-Modelle), die eine feste Installation in Schalttafeln, Schaltanlagen oder Umspannwerken im Freien erfordern, mit strengen Verdrahtungsregeln für den Sekundärkreis (z. B. darf die Sekundärwicklung niemals offen sein, da dies gefährliche Hochspannungen erzeugen kann). Ihre Installation und Wartung erfordert die Einhaltung der Sicherheitsvorschriften des Stromnetzes und professionelle Elektrofachkenntnisse. Stromwandler sind kompakte, modulare Geräte, die in den Ausführungen Schalttafelmontage, DIN-Schienenmontage oder Split-Core-Klemmmontage erhältlich sind und eine einfache Installation und Nachrüstung in industriellen Schalttafeln und Schaltschränken ermöglichen. Split-Core-Wandler machen das Trennen des Messkreises während der Installation überflüssig, wodurch Ausfallzeiten für Wartung und Nachrüstung erheblich reduziert werden. Die Betriebsregeln für Wandler sind einfacher: Sie erfordern lediglich eine stabile externe Stromversorgung und eine korrekte Verdrahtung der Eingangs- (gemessener Strom) und Ausgangskreise (Standardsignal), ohne dass die Gefahr eines offenen Stromkreises besteht. Diese einfache Installation und Bedienung machen Wandler ideal für kleine industrielle Anwendungen und Feldüberwachung.
