Was ist ein Leistungswandler?

Ein Leistungswandler ist ein elektrisches Messgerät, das elektrische Parameter wie Spannung, Strom, Leistung, Frequenz oder Leistungsfaktor in analoge oder digitale Standardsignale für Überwachungs-, Steuerungs- und Datenerfassungssysteme umwandelt. Es fungiert als wichtige Brücke zwischen Hochleistungsstromkreisen und Niederspannungssteuerungs-, Automatisierungs- oder Messgeräten und gewährleistet eine sichere, genaue und isolierte Signalübertragung. Leistungswandler werden häufig in der Energieverteilung, der industriellen Automatisierung, dem Energiemanagement und in elektrischen Geräten eingesetzt und liefern stabile und zuverlässige Daten für Echtzeitüberwachung und intelligente Steuerung.

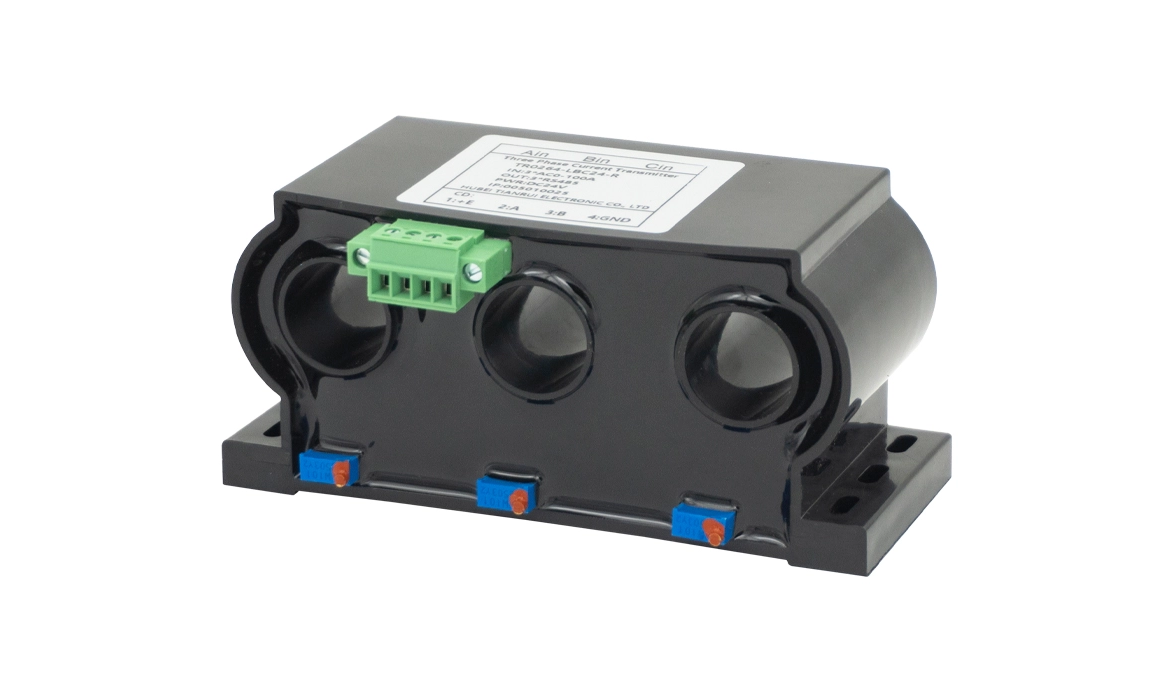

Ein Stromwandler ist ein Wandler, der speziell zur Messung von Wechselstrom (AC) oder Gleichstrom (DC) in einem Stromkreis entwickelt wurde. Er tastet das Stromsignal über eine hochpräzise Erfassungseinheit wie einen Stromtransformator, einen Hall-Sensor oder einen Shunt-Widerstand ab und wandelt es in einen Standard-Gleichstromausgang um, typischerweise 4–20 mA, 0–5 V oder 0–10 V. Diese Art von Wandler sorgt für eine elektrische Isolierung zwischen dem primären Hochstromkreis und dem sekundären Niederspannungssteuerkreis, wodurch Störungen wirksam verhindert und die Sicherheit des Bedieners gewährleistet wird. Stromwandler werden häufig in Motorsteuerungen, Stromversorgungssystemen, Frequenzumrichtern und Leistungsüberwachungstafeln eingesetzt, um Überlast, Kurzschluss und anormale Betriebsbedingungen zu erkennen.

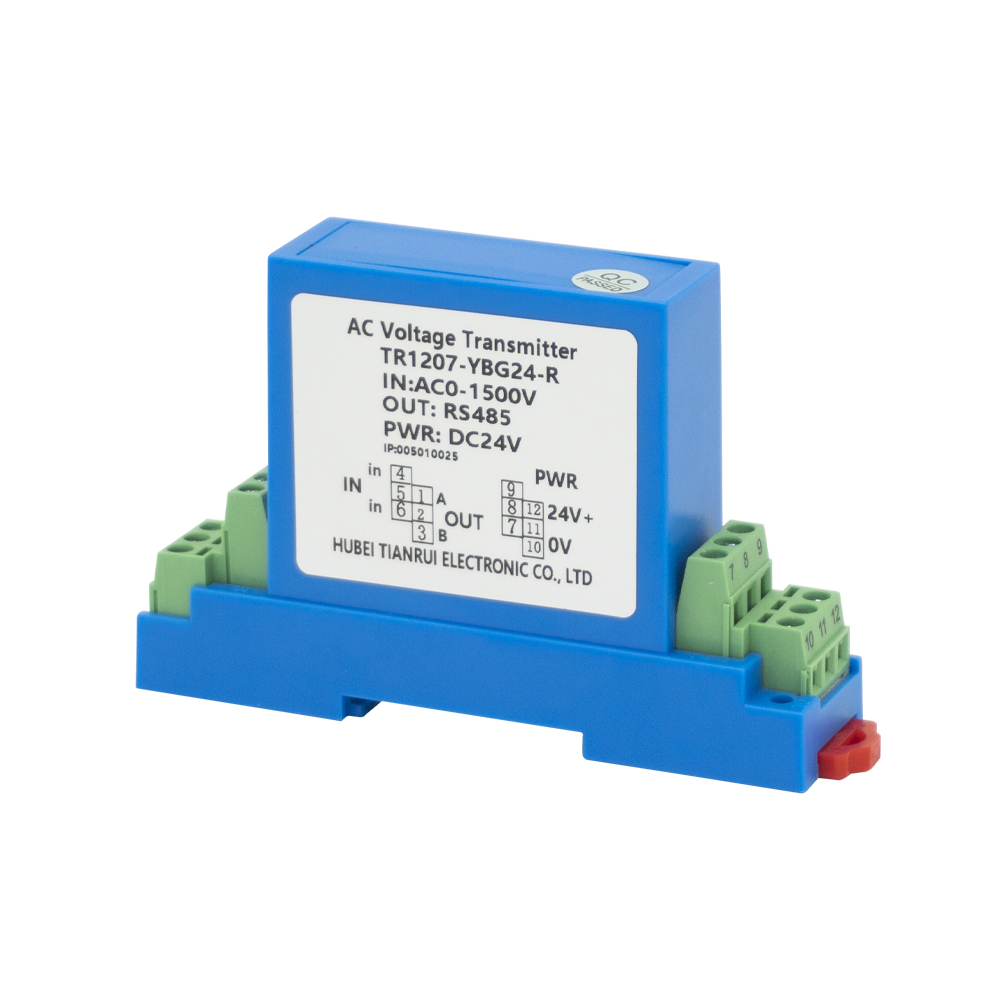

Ein Spannungswandler dient zur Messung von Wechsel- oder Gleichspannung und zur Umwandlung von Hochspannungssignalen in standardisierte Niederspannungs- oder Schwachstromsignale. Es verwendet präzise Widerstandsspannungsteiler, Spannungstransformatoren oder Hall-Spannungssensoren, um eine genaue Abtastung und Isolierung zu erreichen. Durch die Reduzierung der Hochspannung auf ein sicheres und messbares Niveau können Instrumente, SPS und Datenlogger die Netzspannung, die Generatorleistung, die Batteriespannung und die Stromversorgung der Geräte sicher überwachen. Spannungswandler zeichnen sich durch hohe Genauigkeit, gute Linearität, starke Entstörungsfähigkeit und Langzeitstabilität aus und sind daher unverzichtbar in Stromverteilerschränken, USV-Systemen, Smart Grids und der industriellen Energieüberwachung.

In praktischen Anwendungen werden Strom- und Spannungswandler häufig gemeinsam zur Berechnung von Wirkleistung, Blindleistung, Scheinleistung und Energieverbrauch eingesetzt. Zusammen bilden sie den Kern eines vollständigen Energieüberwachungssystems. Mit der Entwicklung intelligenter Netze und industrieller Intelligenz werden moderne Leistungswandler immer miniaturisierter, digitaler und integrierter und unterstützen höhere Präzision, schnellere Reaktion und Kommunikationsfunktionen wie RS485 und Modbus.
