Hall-Effekt-Stromsensoren

Hall-Effekt-Stromsensoren wurden erstmals 1879 vom Physiker Edwin Hall entdeckt und haben sich zur dominierenden isolierten Strommesskomponente in der Leistungselektronik, Automobil- und Industrieausrüstung entwickelt und lösen kritische Einschränkungen herkömmlicher Shunt-Widerstände und Stromtransformatoren. Basierend auf dem Hall-Effekt-Prinzip entsteht eine messbare Querspannung (Hall-Spannung), wenn geladene Ladungsträger innerhalb einer Halbleiterplatte ein senkrechtes Magnetfeld passieren. Da der magnetische Fluss, der einen Leiter umgibt, gemäß dem Ampere-Gesetz linear proportional zu seinem fließenden Strom ist, kann die Hall-Spannung in ein genaues Signal umgewandelt werden, das die Stromstärke darstellt, wodurch eine vollständige galvanische Trennung zwischen Hochspannungs-Primärkreisen und Niederspannungs-Steuerkreisen erreicht wird.

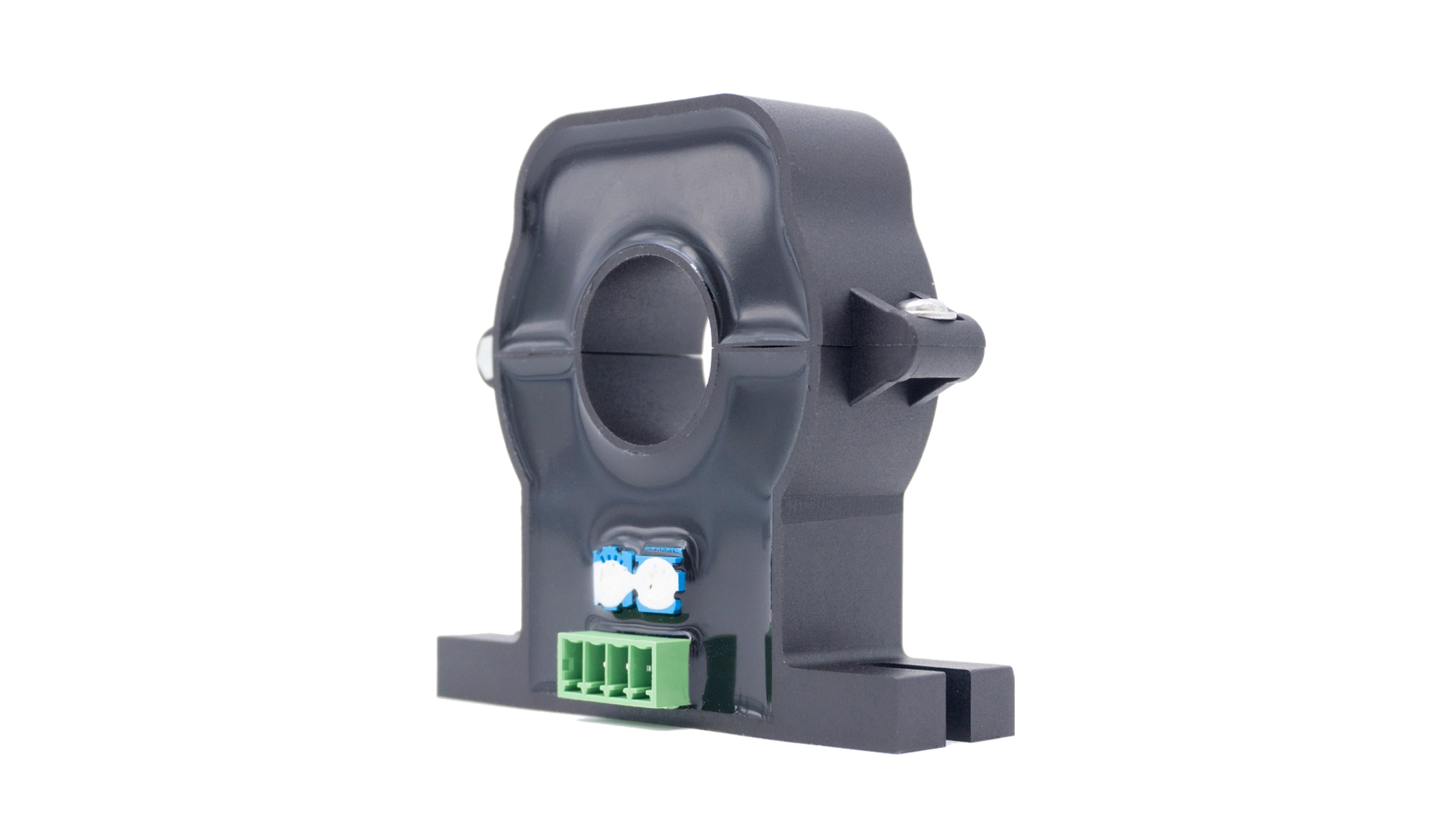

Es gibt zwei Hauptstrukturkategorien: Sensoren mit offenem Regelkreis und Sensoren mit geschlossenem Regelkreis. Open-Loop-Designs verwenden einen einfachen Magnetkern mit einem Luftspalt, in den ein linearer Hall-Chip eingebettet ist. Der Primärstrom erzeugt einen konzentrierten magnetischen Fluss, der vom Hall-Element erfasst wird, dessen verstärkter Ausgang die Stromwerte direkt widerspiegelt. Dank ihrer kompakten Größe, der leichten Bauweise, dem extrem niedrigen Stromverbrauch und dem erschwinglichen Preis zeichnen sie sich hervorragend für Hochstromszenarien über 300 A und grundlegende Überwachungsaufgaben wie die Erkennung des Batterieladezustands aus. Ihr Hauptnachteil liegt in der mäßigen Genauigkeit, da magnetische Hysterese und Temperaturdrift nach Stromüberlastungen zu geringfügigen Messfehlern führen. Sensoren mit geschlossenem Regelkreis (Nullfluss) verfügen über eine zusätzliche Kompensationsspule für negative Rückkopplung. Die Spule erzeugt einen umgekehrten magnetischen Fluss, um das Primärfeld zu neutralisieren und den Nettokernfluss nahe Null zu halten. Dies eliminiert Nichtlinearitäts- und Hysteresefehler und liefert eine Präzision unter 0,5 % und eine große Bandbreite über 150 kHz, ideal für Bereiche mit hohen Anforderungen wie die Motorsteuerung von Wechselrichtern und präzise Leistungstests, trotz höherer Kosten und größerer Stellfläche.

Im Vergleich zu Shunt-Widerständen erzeugen Hall-Sensoren keinen Leistungsverlust oder Wärme auf dem Hochstrompfad, wodurch Energieverschwendung bei hoher Last vermieden wird. Im Gegensatz zu Stromwandlern, die auf Wechselstrom beschränkt sind, messen sie Gleichstrom, Wechselstrom und unregelmäßige Impulswellenformen gleichzeitig und unterstützen so die bidirektionale Stromerkennung. Ihre galvanische Trennung ist ein zentraler Sicherheitsvorteil: Hochspannungsstöße auf dem Messkabel können die Steuerplatinen des Mikrocontrollers nicht beschädigen, wodurch das Risiko von Geräteausfällen drastisch reduziert wird.
