Teilentladungsüberwachung

Die Teilentladungsüberwachung ist eine wichtige Technik, die in der Energiewirtschaft zur Beurteilung des Isolationszustands elektrischer Geräte eingesetzt wird. Unter Teilentladung (TE) versteht man eine lokalisierte elektrische Entladung, die die Isolierung zwischen Leitern nur teilweise überbrückt. Obwohl bei jedem Entladungsereignis eine relativ geringe Energiemenge freigesetzt wird, können wiederholte Teilentladungen die Isolationsmaterialien allmählich beschädigen und schließlich zu einem Geräteausfall führen. Daher spielt die kontinuierliche oder periodische Teilentladungsüberwachung eine entscheidende Rolle bei der Gewährleistung der Zuverlässigkeit, Sicherheit und Langlebigkeit elektrischer Systeme.

Teilentladungen können in verschiedenen Arten von Hochspannungsgeräten auftreten, darunter Transformatoren, Schaltanlagen, Stromkabel, Generatoren, Motoren und gasisolierte Umspannwerke. Häufige Ursachen für PD sind Alterung der Isolierung, Herstellungsfehler, Hohlräume in Isoliermaterialien, Verunreinigungen, eindringende Feuchtigkeit, mechanische Beanspruchung und unsachgemäße Installation. Wenn die elektrische Belastung zunimmt, können diese Defekte örtliche Entladungen erzeugen, die die Isolationsstruktur zunehmend schädigen.

Der Hauptzweck der Teilentladungsüberwachung besteht darin, Isolationsfehler frühzeitig zu erkennen, bevor sie sich zu schwerwiegenden Fehlern entwickeln. Durch die Erkennung abnormaler Entladungsaktivitäten kann das Wartungspersonal Korrekturmaßnahmen ergreifen und so das Risiko unerwarteter Ausfälle und kostspieliger Reparaturen verringern. Dieser vorausschauende Wartungsansatz trägt dazu bei, das Anlagenmanagement zu verbessern und die Lebensdauer der Geräte zu verlängern.

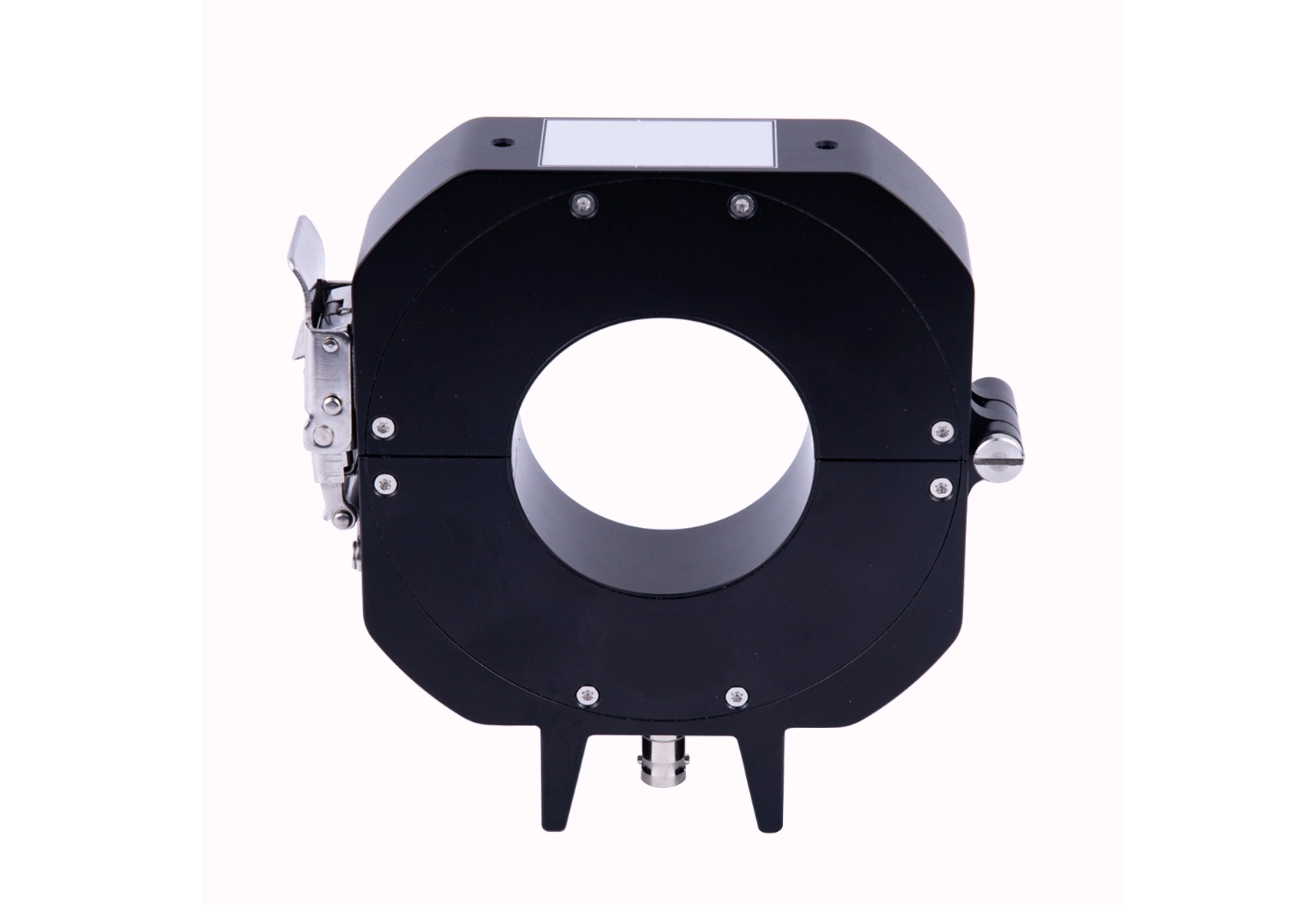

Zur Teilentladungsüberwachung werden verschiedene Methoden eingesetzt. Die elektrische Erkennung ist eine der gebräuchlichsten Techniken, bei der Entladungsimpulse direkt über an das Gerät angeschlossene Sensoren gemessen werden. Zu diesem Zweck werden häufig Hochfrequenz-Stromwandler (HFCT), Koppelkondensatoren und kapazitive Sensoren eingesetzt. Diese Sensoren erfassen hochfrequente Signale, die durch Teilentladungen erzeugt werden, und übertragen sie zur Analyse an Überwachungssysteme.

Eine weitere weit verbreitete Methode ist die Ultraschallüberwachung. Teilentladungen erzeugen akustische Wellen, die von Ultraschallsensoren erfasst werden können. Diese Technik eignet sich besonders zum Auffinden von Entladungsquellen in Schaltanlagen und anderen geschlossenen Geräten. Akustische Überwachung bietet im Vergleich zu rein elektrischen Methoden den Vorteil, dass sie weniger anfällig für elektromagnetische Störungen ist.

Darüber hinaus wird Ultrahochfrequenzüberwachung (UHF) häufig in gasisolierten Schaltanlagen und Transformatoren eingesetzt. UHF-Sensoren erkennen elektromagnetische Wellen, die bei Entladungsereignissen ausgesendet werden, und ermöglichen so die genaue Identifizierung von Isolationsfehlern. Infrarot-Thermografie und Analyse gelöster Gase können auch die Teilentladungsüberwachung ergänzen, indem sie zusätzliche Informationen über den Gerätezustand liefern.

Moderne Systeme zur Überwachung von Teilentladungen umfassen häufig fortschrittliche digitale Signalverarbeitung, künstliche Intelligenz und cloudbasiertes Datenmanagement. Diese Technologien tragen dazu bei, echte Teilentladungssignale vom Hintergrundrauschen zu unterscheiden, die Diagnosegenauigkeit zu verbessern und eine Fernüberwachung zu ermöglichen. Durch die Datenerfassung in Echtzeit können Bediener Trends verfolgen, sich entwickelnde Isolationsprobleme erkennen und Wartungsarbeiten auf der Grundlage des tatsächlichen Gerätezustands und nicht auf der Grundlage fester Intervalle planen.

Die Vorteile der Teilentladungsüberwachung sind erheblich. Es hilft, katastrophale Geräteausfälle zu verhindern, die Wartungskosten zu senken, Ausfallzeiten zu minimieren, die Systemzuverlässigkeit zu verbessern und die Betriebssicherheit zu erhöhen. Versorgungsunternehmen, Industrieanlagen, Kraftwerke für erneuerbare Energien und Verkehrsinfrastruktur verlassen sich im Rahmen ihrer Programme zur Überwachung des Anlagenzustands zunehmend auf die Überwachung von Teilentladungen.

Da elektrische Netze immer komplexer werden und die Anforderungen an die Zuverlässigkeit immer weiter steigen, ist die Teilentladungsüberwachung zu einem wesentlichen Bestandteil der modernen Wartung von Energiesystemen geworden. Durch die frühzeitige Warnung vor einer Verschlechterung der Isolierung ermöglicht es eine proaktive Entscheidungsfindung und unterstützt die langfristige Leistung kritischer elektrischer Anlagen. Eine wirksame Teilentladungsüberwachung schützt nicht nur wertvolle Geräte, sondern trägt auch zu einem stabileren und effizienteren Stromversorgungssystem bei.
