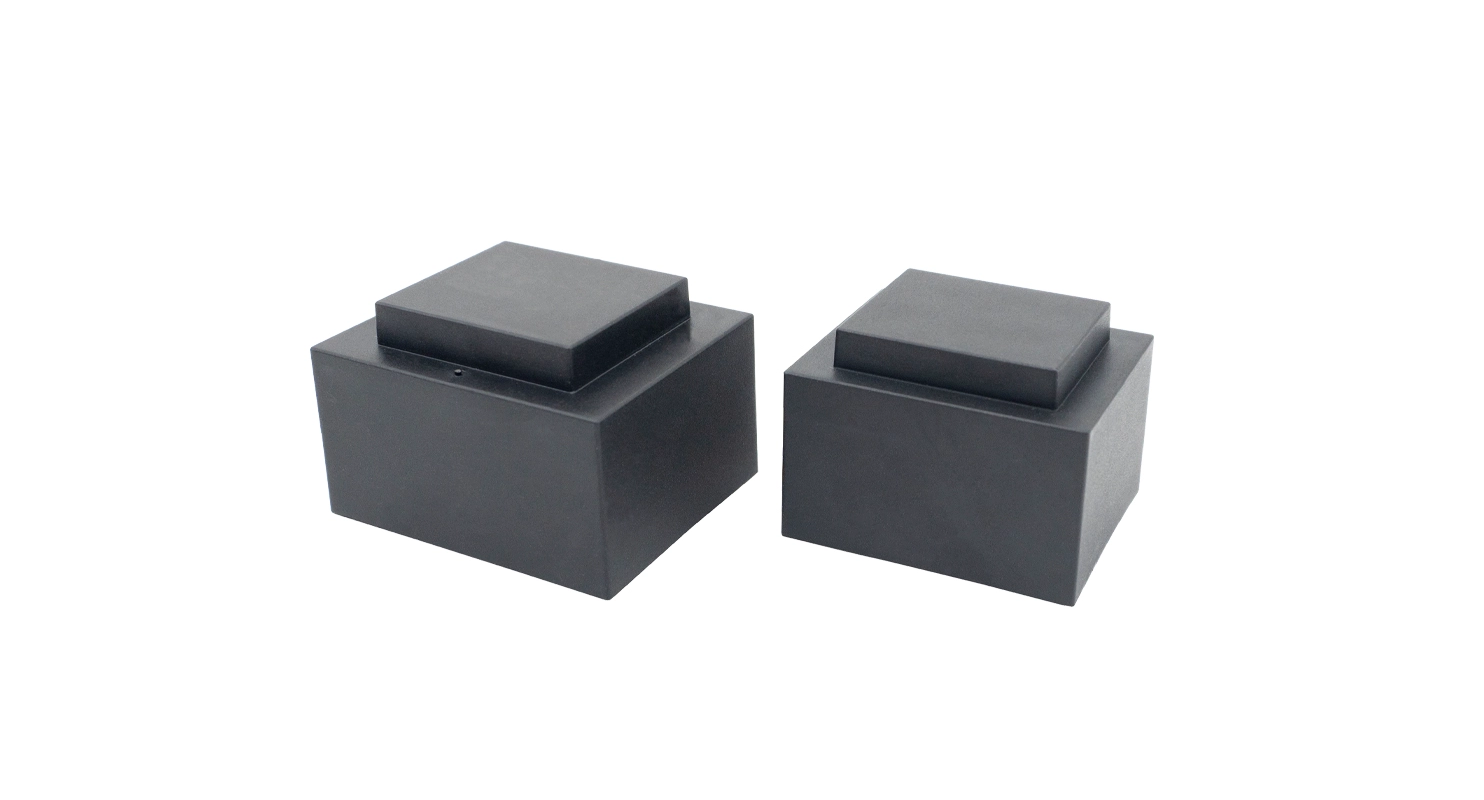

Was genau macht ein kleiner Transformator?

Ein kleiner Transformator ist ein elektrisches Gerät, das elektrische Energie von einem Stromkreis in einen anderen überträgt und dabei den Spannungspegel ändert. Es basiert auf dem Prinzip der elektromagnetischen Induktion und wird häufig in elektronischen Geräten, Steuerungssystemen, Stromversorgungen und Messgeräten eingesetzt.

Die Hauptfunktion eines kleinen Transformators besteht darin, die Wechselspannung zu erhöhen oder zu verringern. Wenn ein Gerät beispielsweise eine niedrigere Spannung als die verfügbare Stromversorgung benötigt, kann ein kleiner Transformator die Spannung auf ein sichereres und geeigneteres Niveau reduzieren. Ein häufiges Beispiel ist ein Netzteil, das die Wechselspannung im Haushalt in eine niedrigere Spannung umwandelt, die von elektronischen Geräten benötigt wird.

Ein kleiner Transformator besteht normalerweise aus zwei Hauptteilen: einer Primärwicklung und einer Sekundärwicklung, die beide um einen Magnetkern herum angeordnet sind. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er im Kern ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert eine Spannung in der Sekundärwicklung. Das Spannungsverhältnis zwischen Primär- und Sekundärseite hängt von der Anzahl der Windungen in jeder Wicklung ab.

Kleintransformatoren werden hauptsächlich zur Spannungswandlung, galvanischen Trennung und Signalübertragung eingesetzt. Die Spannungsumwandlung ist die häufigste Anwendung. Ein Transformator mit mehr Windungen an der Sekundärwicklung kann die Spannung erhöhen, während ein Transformator mit weniger Windungen die Spannung senken kann. Dadurch können elektronische Schaltkreise die richtige Betriebsspannung erhalten.

Eine weitere wichtige Funktion ist die elektrische Isolierung. Ein kleiner Transformator kann den Eingangskreis vom Ausgangskreis ohne direkte elektrische Verbindung trennen. Dies trägt zur Verbesserung der Sicherheit bei, indem das Risiko eines Stromschlags verringert und empfindliche elektronische Komponenten vor Überspannungen oder elektrischem Rauschen geschützt werden.

Auch in Steuerungs- und Messsystemen werden Kleintransformatoren eingesetzt. Sie können beispielsweise in industriellen Schalttafeln, Automatisierungsgeräten, Kommunikationssystemen und Überwachungsgeräten verwendet werden. In diesen Anwendungen liefern Transformatoren genaue Spannungssignale oder Stromversorgungen für Sensoren, Messgeräte und Steuerungen.

In der Leistungselektronik sind kleine Transformatoren häufig in Schaltnetzteilen (SMPS), Ladegeräten, LED-Treibern und Unterhaltungselektronik zu finden. Sie tragen dazu bei, elektrische Energie effizient umzuwandeln und gleichzeitig die Geräte kompakt und leicht zu halten. In der modernen Elektronik verwendete Hochfrequenz-Kleintransformatoren sind mit speziellen Magnetkernen ausgestattet, um den Wirkungsgrad zu verbessern und die Größe zu reduzieren.

Im Vergleich zu großen Leistungstransformatoren, die in Stromnetzen verwendet werden, bewältigen kleine Transformatoren geringere Leistungspegel und sind für kompakte Anwendungen konzipiert. Je nach Verwendungszweck haben sie normalerweise eine Nennleistung von einigen Watt bis zu mehreren hundert Watt.

Zu den gängigen Arten von Kleintransformatoren gehören Abwärtstransformatoren, Aufwärtstransformatoren, Trenntransformatoren, Stromtransformatoren und Impulstransformatoren. Abwärtstransformatoren reduzieren die Spannung, Aufwärtstransformatoren erhöhen die Spannung, Trenntransformatoren sorgen für eine sichere Trennung und Stromwandler messen den elektrischen Strom in Schaltkreisen.

Zusammenfassend ist ein kleiner Transformator ein kompaktes Gerät, das elektrische Wechselstromenergie steuert und überträgt, indem es Spannungspegel ändert, für Isolierung sorgt und die Signalverarbeitung unterstützt. Obwohl es klein ist, spielt es eine wichtige Rolle in modernen Elektronik-, Industrieautomatisierungs-, Energieüberwachungs- und elektrischen Sicherheitssystemen.
