Was ist ein Split-Core-Stromwandler (CT)?

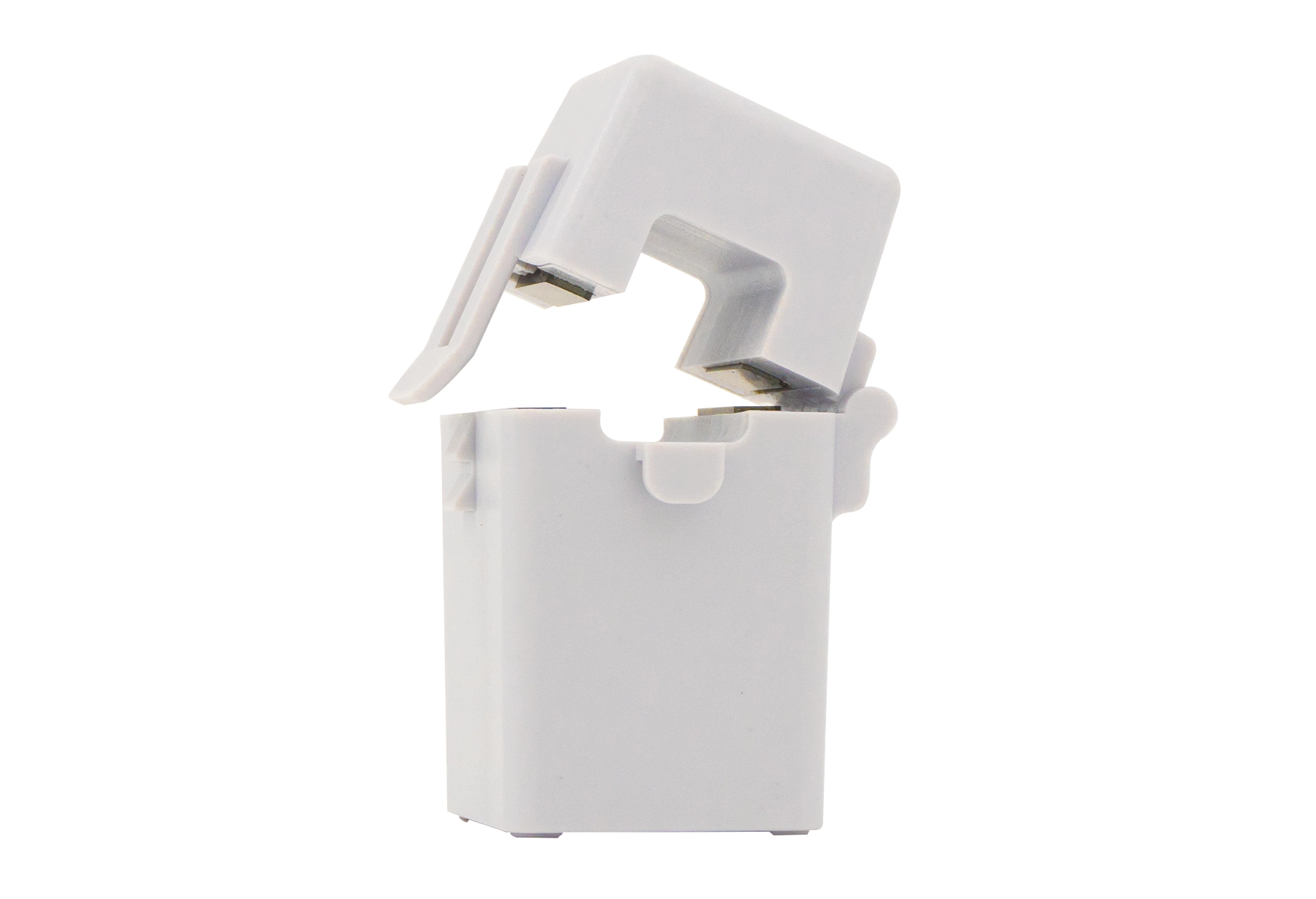

Ein Split-Core-Stromwandler, auch Clamp-on-CT genannt, ist ein spezieller Instrumentenstromwandler, der für die Messung von Wechselstrom ohne Abtrennen des Primärleiters konzipiert ist. Im Gegensatz zu herkömmlichen Stromwandlern mit festem Kern, deren Eisenkern einen geschlossenen, unzerbrechlichen Ring bildet, ist der Magnetkern eines Stromwandlers mit geteiltem Kern in zwei trennbare Hälften geschnitten. Benutzer können den Kern öffnen, ihn um ein vorhandenes Kabel oder eine Stromschiene wickeln und dann die beiden Kernsegmente miteinander verbinden, um eine vollständige Magnetschleife wiederherzustellen. Diese einzigartige mechanische Struktur ist ihr charakteristischstes Merkmal.

Das grundlegende Funktionsprinzip folgt dem Faradayschen Gesetz der elektromagnetischen Induktion, identisch mit Standard-Stromwandlern. Wenn Wechselstrom durch das Primärkabel fließt, das durch das CT-Fenster verläuft, erzeugt er einen magnetischen Wechselfluss im Inneren des Eisenkerns. Die um den Kern gewickelte Sekundärwicklung induziert einen proportionalen Sekundärstrom mit geringem Pegel. Durch das Übersetzungsverhältnis wird der große Primärstrom in einen kleinen, sicheren Ausgangsstrom (typischerweise 5 A oder 1 A) für Leistungsmesser, Energielogger, Schutzrelais und Geräte zur Überwachung der Netzqualität umgewandelt. Die Isolierung zwischen Primärkreis und Sekundärwicklung sorgt für eine elektrische Isolierung und schützt so Niederspannungsmessgeräte vor Hochspannungsnetzen.

Der größte Vorteil von Split-Core -Stromwandlern liegt in der bequemen, unauffälligen Installation. Bei Stromwandlern mit festem Kern sind Stromabschaltung, Kabeltrennung und Einfädelarbeiten erforderlich. Im Gegensatz dazu können Split-Core-Modelle während des normalen Betriebs an stromführenden Stromkreisen montiert werden, wodurch sich Ausfallzeiten, Arbeitskosten und Stromausfallrisiken drastisch reduzieren. Dadurch werden sie häufig bei Nachrüstungsprojekten, Gebäudeenergiemanagementsystemen, der Überwachung von Industriemaschinen und temporären Energieaudits eingesetzt. Gängige Größen umfassen kleine Niederspannungskabel und große rechteckige Sammelschienen in Verteilerschränken.

Split-Core-CTs weisen jedoch auch inhärente Einschränkungen auf. Zwischen den beiden Verbindungsflächen des geteilten Kerns besteht zwangsläufig ein winziger Luftspalt. Dieser Spalt erhöht den magnetischen Widerstand, was zu einem etwas höheren Messfehler, einem größeren Magnetisierungsstrom und einem geringeren Streufluss im Vergleich zu Alternativen mit festem Kern führt. Die Messgenauigkeit hängt stark von der Festigkeit der Verriegelung ab. Wenn die beiden Kernhälften locker geschlossen oder durch Staub verschmutzt sind, steigen der Verhältnisfehler und der Phasenwinkelfehler merklich an. Darüber hinaus können Split-Core-Designs im Allgemeinen keine ultrahohen Präzisionsgrade erreichen, sodass sie für Messszenarien mit hohem Standard, die eine Genauigkeit der Klasse 0,2S erfordern, weniger geeignet sind. Sie werden eher für Überwachung, Lastanalyse und Sekundärschutz als für die offizielle Handelsabrechnung eingesetzt.

Beim Betrieb sind die Sicherheitsvorschriften strikt einzuhalten. Der Sekundärkreis eines Stromwandlers darf niemals offen gelassen werden. Eine offene Sekundärschleife induziert gefährlich hohe Spannungen und gefährdet Geräte und Personal. Nach der Installation sollten Techniker den Kernverschluss überprüfen, den Stromwandler fest befestigen, um eine durch Vibrationen verursachte Trennung zu vermeiden, und das Transformationsverhältnis mit den empfangenden Instrumenten abgleichen.
