Was sind die Vorteile einer Rogowski-Spule?

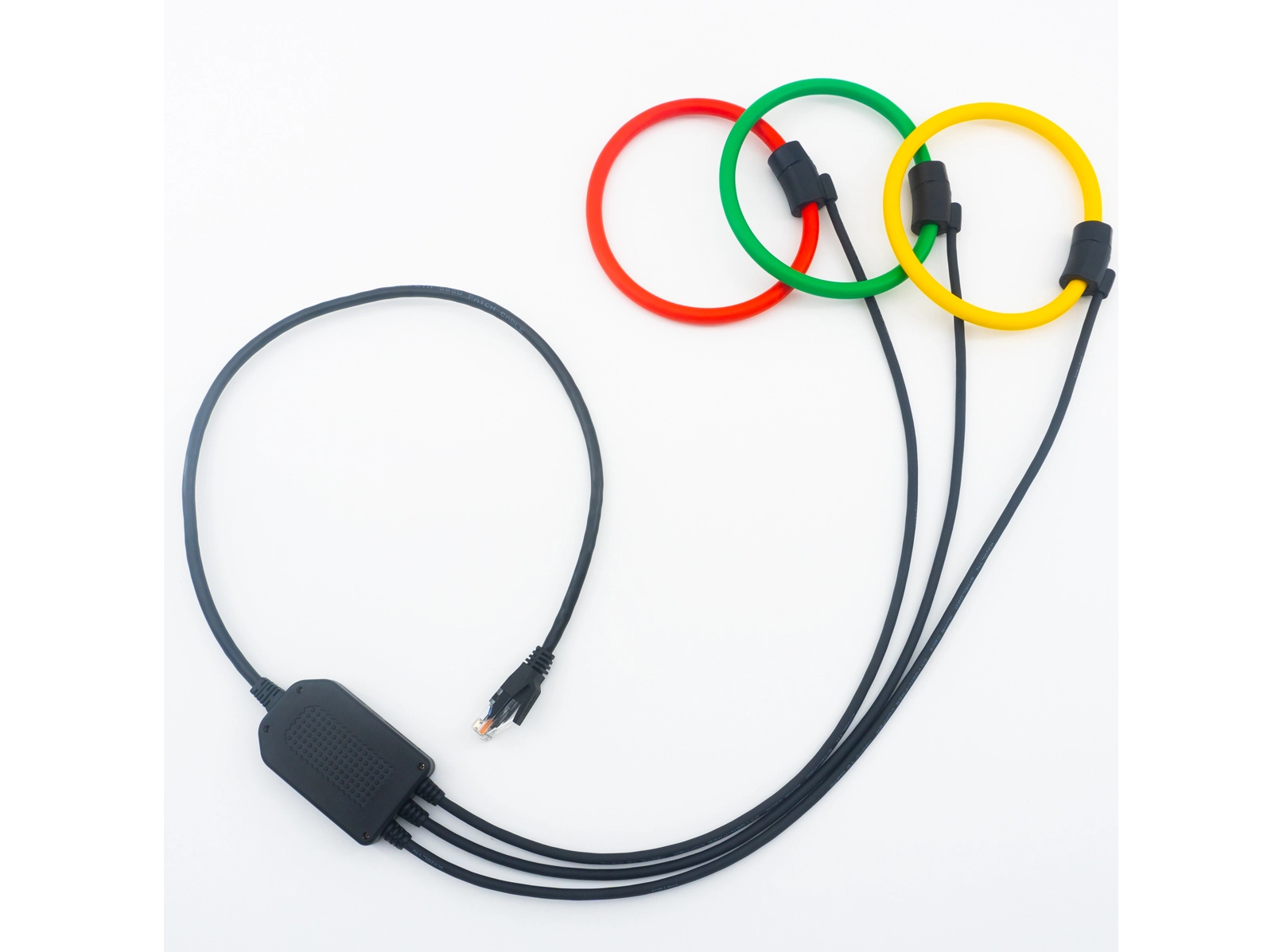

Eine Rogowski-Spule ist ein flexibles Luftstrommessgerät, das häufig zur Messung von Wechselstrom und transientem Impulsstrom in der Leistungselektronik, in Stromnetzen und bei industriellen Tests eingesetzt wird. Im Vergleich zu herkömmlichen Stromwandlern mit Eisenkern weist er mehrere herausragende Vorteile auf, die ihn in zahlreichen modernen Messszenarien zur bevorzugten Wahl machen.

Erstens zeichnen sich Rogowski-Spulen durch eine hervorragende Linearität über einen breiten Strombereich aus. Ohne ferromagnetische Kernmaterialien vermeiden sie magnetische Sättigungsprobleme, die bei herkömmlichen Stromwandlern mit Eisenkern auftreten. Selbst bei der Messung extrem großer Ströme im Bereich von mehreren Hundert Ampere bis hin zu Hunderten Kiloampere bleibt das Ausgangssignal in einem proportionalen Verhältnis zum gemessenen Strom. Diese hervorragende lineare Leistung garantiert zuverlässige Messergebnisse, egal ob bei kleinen Arbeitsströmen oder großen Kurzschlussfehlerströmen. Es besteht keine Gefahr einer Messverfälschung durch Kernsättigung bei plötzlichen Stromstößen.

Zweitens sorgt seine flexible und leichte Struktur für großen Installationskomfort. Die meisten Rogowski-Spulen können gebogen und geöffnet werden, sodass Bediener die Primärleiter während der Installation vor Ort nicht trennen müssen. Benutzer können die Spule direkt um Sammelschienen, Stromkabel oder Geräteklemmen wickeln. Eine solche berührungslose Installation erspart den Energieanlagen viel Ausfallzeit. In kompakten Schaltschränken und engen Industrieräumen, in denen schwere Eisenkerntransformatoren nicht Platz finden, können schlanke Rogowski-Spulen die Strommessung durchführen, ohne dass bestehende Verkabelungsanordnungen geändert werden müssen.

Drittens bieten Rogowski-Spulen eine gute Sicherheitsleistung. Da kein Eisenkern vorhanden ist, tritt auf der Sekundärseite keine gefährlich hohe Leerlaufspannung auf, selbst wenn der Signalverarbeitungskreis getrennt wird. Bei herkömmlichen Stromtransformatoren kann ein offener Sekundärstromkreis lebensgefährliche Hochspannung erzeugen und Geräte verbrennen, was große versteckte Risiken für das Außendienstpersonal birgt. Diese Eigenschaft verringert die Sicherheitsrisiken bei Inbetriebnahme, Wartung und Langzeitbetrieb erheblich.

Darüber hinaus verfügt es über einen breiten Frequenzgang. Es kann Wechselstrom mit Netzfrequenz, hochfrequenten Oberschwingungsstrom und schnellen transienten Impulsstrom genau erfassen. Herkömmliche Stromwandler zeigen unter Hochfrequenzbedingungen normalerweise eine schlechte Leistung. Rogowski-Spulen funktionieren gut bei Signalen mit niedriger Leistungsfrequenz bis hin zum Megahertz-Pegel und eignen sich für die Überwachung von Oberschwingungen, Teilentladungstests und die Wellenformanalyse leistungselektronischer Geräte.
