Wechselstromsensor

Ein Wechselstromsensor ist ein elektronisches Gerät zur Erkennung, Messung und Überwachung von Wechselstrom in elektrischen Systemen. Es wandelt elektrischen Strom in ein messbares Ausgangssignal um, das von Überwachungsgeräten, Steuerungssystemen oder Schutzgeräten verarbeitet werden kann. Wechselstromsensoren werden häufig in der industriellen Automatisierung, Energieverteilung, erneuerbaren Energiesystemen, Haushaltsgeräten und intelligenten Energiemanagementanwendungen eingesetzt, da sie eine genaue Strommessung ermöglichen, ohne den Stromkreis direkt zu unterbrechen.

Das Funktionsprinzip eines Wechselstromsensors hängt von der verwendeten Sensortechnologie ab. Zu den gängigen Technologien gehören Stromwandler, Hall-Effekt-Sensoren, Rogowski-Spulen und magnetische Induktionsverfahren. Unter diesen werden Stromwandler-basierte Sensoren am häufigsten zur Messung von Wechselstrom verwendet. Bei einem Stromwandler fungiert der den Wechselstrom führende Leiter als Primärwicklung, während der Sensor eine Sekundärwicklung enthält. Das vom Primärstrom erzeugte magnetische Wechselfeld induziert einen proportionalen Strom in der Sekundärwicklung und ermöglicht so eine sichere und isolierte Messung.

Wechselstromsensoren bieten mehrere wichtige Funktionen. Einer der Hauptvorteile ist die elektrische Isolierung. Der Sensor trennt den Hochspannungs-Primärkreis vom Niederspannungs-Messsystem und verbessert so die Betriebssicherheit und schützt elektronische Geräte. Ein weiterer Vorteil ist die hohe Messgenauigkeit. Moderne Wechselstromsensoren können auch in anspruchsvollen Industrieumgebungen stabile und präzise Messwerte liefern. Sie zeichnen sich außerdem durch schnelle Reaktionszeiten, kompakte Bauweise und geringen Stromverbrauch aus und eignen sich daher für kontinuierliche Überwachungsanwendungen.

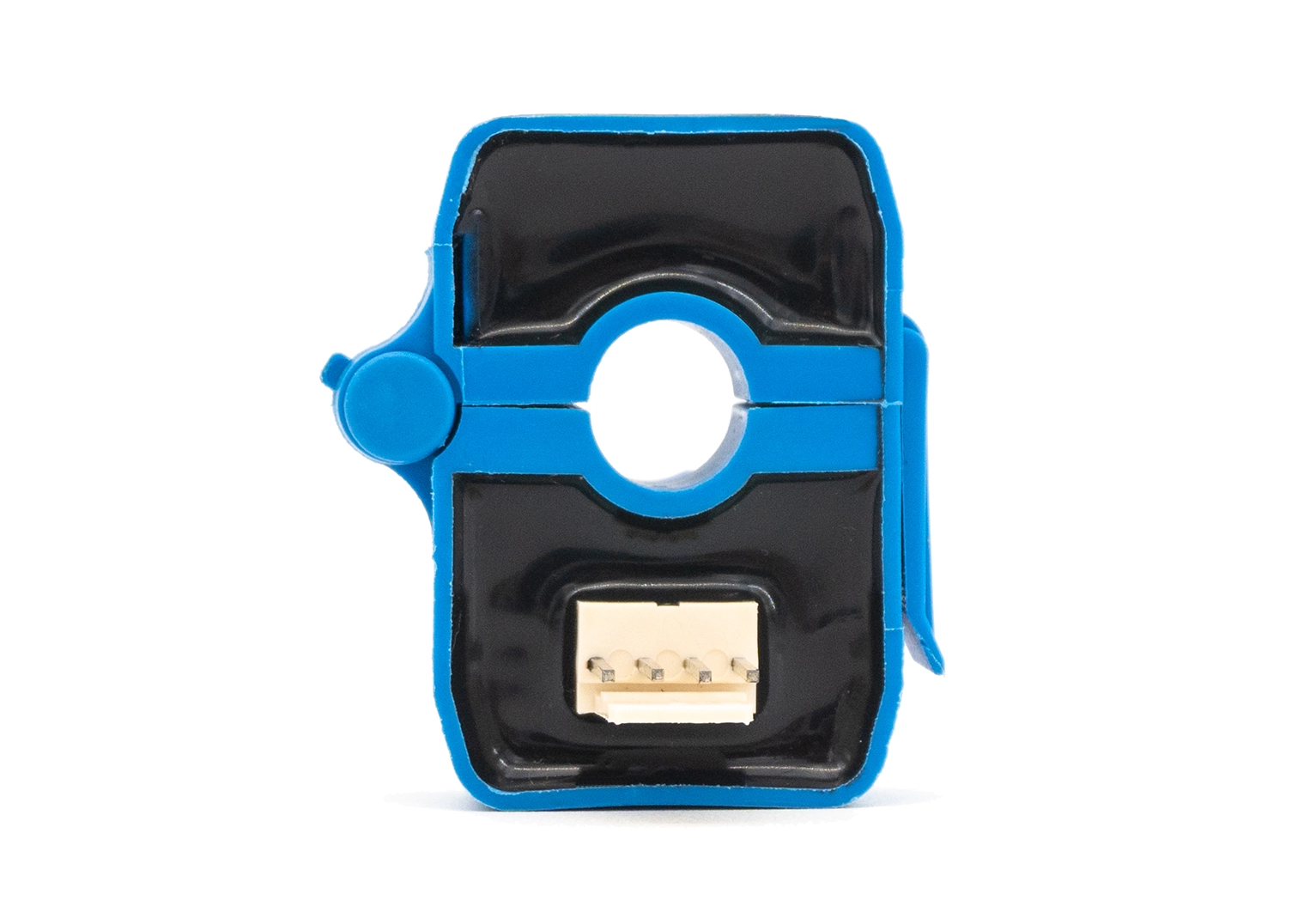

Verschiedene Arten von Wechselstromsensoren sind für unterschiedliche Strombereiche und Installationsmethoden konzipiert. Split-Core-Stromsensoren sind beliebt, da sie installiert werden können, ohne die vorhandene Verkabelung zu trennen. Dies vereinfacht die Installation und reduziert Wartungsausfallzeiten. Hall-Effekt-Sensoren mit geschlossenem Regelkreis bieten eine hervorragende Linearität und Genauigkeit für Präzisionsmesssysteme. Rogowski-Spulensensoren sind leicht und flexibel und eignen sich daher für die Messung großer Ströme in Hochleistungssystemen.

Wechselstromsensoren werden häufig in industriellen Automatisierungssystemen zur Überwachung von Motoren, Pumpen, Kompressoren und Produktionsanlagen eingesetzt. Durch kontinuierliche Strommessung können Bediener Überlastzustände, Gerätefehler oder anormalen Stromverbrauch erkennen. In Stromverteilungssystemen tragen Wechselstromsensoren zur Verbesserung der Energieeffizienz bei und unterstützen ein intelligentes Energiemanagement. Sie sind auch wichtige Komponenten in Schutzrelais und Stromkreisschutzsystemen, da sie bei der Erkennung von Kurzschlüssen und Überstromzuständen helfen.

In Systemen für erneuerbare Energien wie Solarwechselrichtern und Windkraftanlagen werden Wechselstromsensoren verwendet, um die Stromerzeugung zu überwachen und einen stabilen Systembetrieb sicherzustellen. In Ladestationen für Elektrofahrzeuge helfen sie bei der Messung des Ladestroms und bieten Sicherheitsschutz. Auch Haushaltsgeräte wie Klimaanlagen, Waschmaschinen und Kühlschränke nutzen Wechselstromsensoren zur Energiesteuerung und Betriebsüberwachung.

Moderne Wechselstromsensoren werden zunehmend in digitale Kommunikations- und intelligente Überwachungstechnologien integriert. Viele Sensoren unterstützen mittlerweile analoge oder digitale Ausgangssignale, die an SPS-Systeme, IoT-Plattformen und Energiemanagementsoftware angeschlossen werden können. Dies ermöglicht Echtzeitüberwachung, Ferndiagnose und vorausschauende Wartung.

Insgesamt spielen Wechselstromsensoren eine wesentliche Rolle in modernen elektrischen und elektronischen Systemen. Ihre Fähigkeit, sichere, genaue und zuverlässige Strommessungen zu ermöglichen, macht sie wichtig für industrielle Steuerung, Energiemanagement, Geräteschutz und intelligente Energieanwendungen. Da die Anforderungen an Automatisierung und Energieeffizienz weiter steigen, wird die Nachfrage nach leistungsstarken Wechselstromsensoren weiter steigen.
