Welches Gerät erkennt Stromlecks?

Leckstrom ist der kleine und unbeabsichtigte Strom, der aufgrund von Isolationsverschlechterung, Feuchtigkeit, alternden Komponenten oder Fehlern in der Verkabelung von einem elektrischen System zur Erde oder zu umgebenden leitfähigen Teilen fließt. Die Erkennung von Leckströmen ist wichtig, da selbst kleine Leckströme auf Sicherheitsrisiken, Energieverluste oder die frühen Stadien eines Geräteausfalls hinweisen können. Ein Leckstromsensor wurde speziell entwickelt, um diesen unerwünschten Strom genau und zuverlässig zu erkennen und zu messen.

Die Leckstromerkennung erfolgt üblicherweise durch Messung des Stromungleichgewichts zwischen spannungsführenden Leitern. In einem normalen elektrischen System ist der durch den Phasenleiter fließende Strom gleich dem durch den Neutralleiter zurückfließenden Strom. Bei einem Leckstrom entweicht ein Teil des Stroms zur Erde, wodurch ein Unterschied zwischen dem Hin- und Rückstrom entsteht. Ein Leckstromsensor umgibt sowohl den Phasen- als auch den Neutralleiter und erkennt diesen Unterschied mithilfe elektromagnetischer Prinzipien. Das resultierende Signal stellt den Ableitstrom dar und kann zu Überwachungs- oder Schutzzwecken verarbeitet werden.

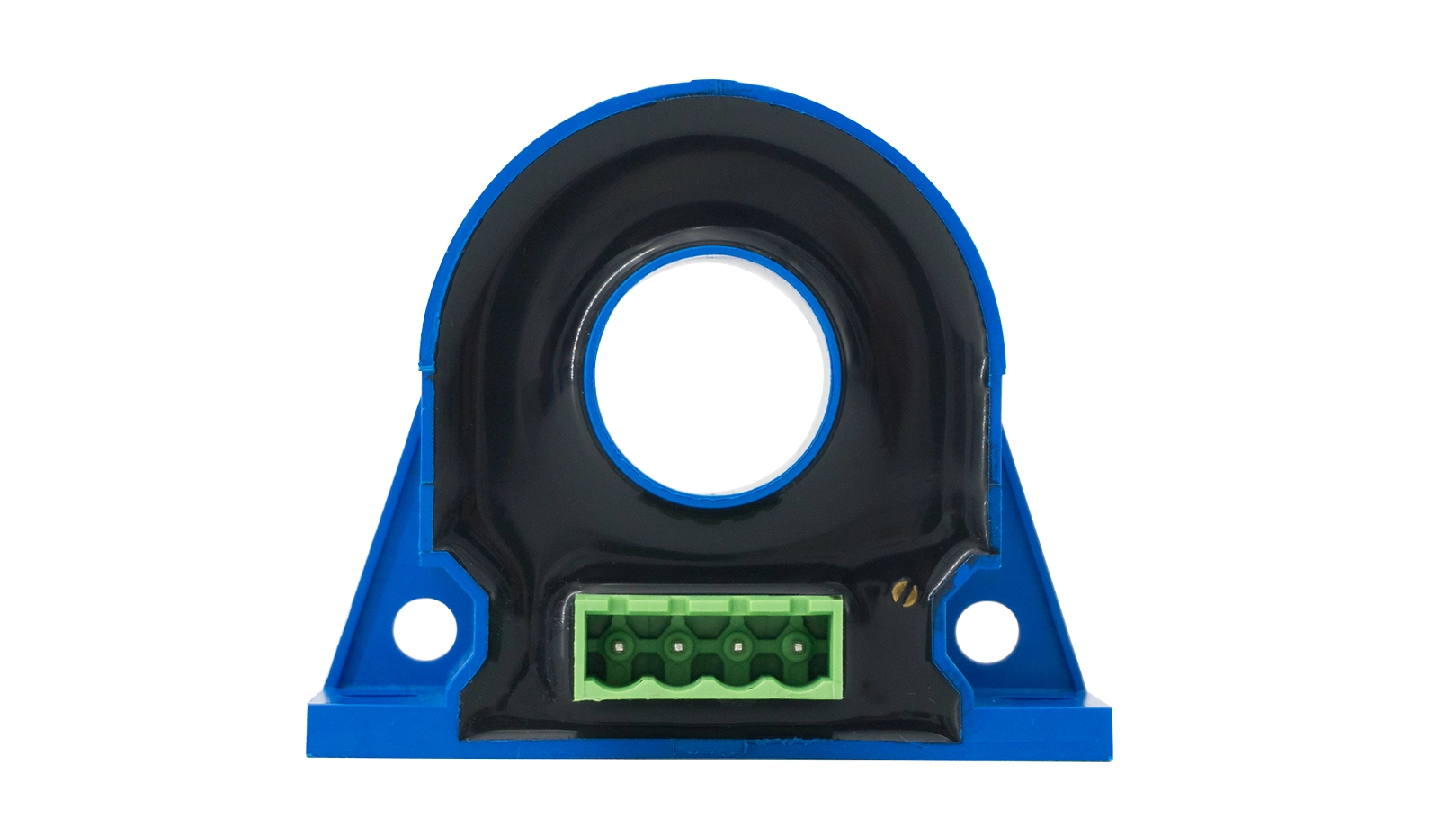

Die meisten Leckstromsensoren arbeiten auf Basis der Magnetfelderkennung. Wenn alle Leiter durch den Sensorkern verlaufen, heben sich ihre Magnetfelder unter normalen Bedingungen gegenseitig auf. Wenn eine Leckage vorhanden ist, ist die Aufhebung unvollständig und es entsteht ein Restmagnetfeld. Dieses Restfeld wird von einem empfindlichen Sensorelement wie einem Stromwandler oder einem Hall-Effekt-Sensor erfasst. Der Sensor wandelt das erfasste Magnetfeld in ein proportionales elektrisches Signal um, das die Größe des Leckstroms darstellt. Diese Methode ermöglicht eine berührungslose Messung und beeinträchtigt den normalen Betrieb der Schaltung nicht.

Leckstromsensoren bieten mehrere wichtige Funktionen. Dank ihrer hohen Empfindlichkeit können sie sehr kleine Leckströme erkennen, oft im Milliampere- oder sogar Mikroampere-Bereich. Dies ist für die frühzeitige Fehlererkennung und den Personenschutz von wesentlicher Bedeutung. Die galvanische Trennung zwischen den überwachten Leitern und dem Ausgang sorgt für Sicherheit und schützt angeschlossene Überwachungsgeräte. Die schnelle Reaktionszeit ermöglicht die schnelle Erkennung abnormaler Zustände und unterstützt rechtzeitige Alarme oder Schutzmaßnahmen. Viele Leckstromsensoren sind kompakt und einfach zu installieren, mit Split-Core-Designs, die eine Installation ermöglichen, ohne die vorhandene Verkabelung zu trennen. Sie bieten auch in Umgebungen mit elektrischem Rauschen und Temperaturschwankungen eine stabile Leistung.

Die Anwendungsszenarien für Leckstromsensoren sind vielfältig. In Industrieanlagen und Automatisierungssystemen werden sie verwendet, um den Zustand der Isolierung zu überwachen und unerwartete Ausfallzeiten zu verhindern. In Energieverteilungssystemen unterstützen Ableitstromsensoren die Erdschlusserkennung und tragen dazu bei, die Gefahr elektrischer Brände zu verringern. In Wohn- und Gewerbegebäuden dienen sie der Erhöhung der elektrischen Sicherheit und der Einhaltung von Sicherheitsstandards. Erneuerbare Energiesysteme wie Solarstromanlagen sind auf Leckstromsensoren angewiesen, um Erdschlüsse zu erkennen und einen sicheren Betrieb zu gewährleisten.

Leckstromsensoren sind auch in medizinischen Geräten von entscheidender Bedeutung, wo strenge Sicherheitsanforderungen eine kontinuierliche Überwachung des Leckstroms erfordern, um Patienten und Bediener zu schützen. In Elektrofahrzeugen und Ladeinfrastruktur tragen sie dazu bei, Isolationsfehler zu erkennen und die Gesamtsystemsicherheit zu verbessern. Insgesamt bietet die Erkennung von Leckströmen mithilfe eines Leckstromsensors eine wirksame Möglichkeit, die Sicherheit zu verbessern, potenzielle Ausfälle frühzeitig zu erkennen und einen zuverlässigen Betrieb in einer Vielzahl elektrischer Systeme sicherzustellen.
