Wie genau ist eine Rogowski-Spule?

Eine Rogowski-Spule ist eine Art Stromwandler, der zur Messung von Wechselstrom mit hoher Genauigkeit, großer Bandbreite und hervorragender Sicherheitsleistung entwickelt wurde. Es besteht aus einer gleichmäßig gewickelten Spule, die um einen stromdurchflossenen Leiter gelegt ist. Im Gegensatz zu herkömmlichen Eisenkern-Stromwandlern verwendet eine Rogowski-Spule eine Luftkernstruktur, die magnetische Sättigung eliminiert und die genaue Messung eines sehr großen Strombereichs ermöglicht. Aufgrund dieser Eigenschaften werden Rogowski-Spulen häufig in der Energieüberwachung, Stromqualitätsanalyse und industriellen elektrischen Systemen eingesetzt.

Die Genauigkeit einer Rogowski-Spule hängt von mehreren Faktoren ab, darunter dem Spulendesign, der Gleichmäßigkeit der Wicklung, der Qualität des elektronischen Integrators, der Kalibrierungsmethode und den Installationsbedingungen. Im Allgemeinen kann eine gut konzipierte Rogowski-Spule für viele industrielle und kommerzielle Anwendungen eine Messgenauigkeit von weniger als einem Prozent erreichen. In hochpräzisen Systemen kann die Genauigkeit etwa 0,5 Prozent oder sogar mehr erreichen, wenn die Spule richtig kalibriert und mit einer hochwertigen Signalaufbereitungsschaltung verwendet wird.

Einer der Hauptvorteile bei der Genauigkeit ist das Fehlen eines ferromagnetischen Kerns. Herkömmliche Stromwandler können bei der Messung hoher Ströme oder transienter Signale unter Kernsättigung leiden, was die Messgenauigkeit verringert. Eine Rogowski-Spule vermeidet dieses Problem, da ihr Luftkern nicht gesättigt ist. Dadurch kann das Gerät auch bei Kurzschlussereignissen, hohen Einschaltströmen oder sich schnell ändernden Stromwellenformen eine stabile Messleistung aufrechterhalten. Dadurch eignet es sich besonders zur Überwachung großer Ströme und transienter Phänomene in modernen elektrischen Anlagen.

Ein weiterer Faktor, der die Genauigkeit beeinflusst, ist die Bandbreite der Rogowski-Spule. Da die Spule auf die Stromänderungsrate reagiert, kann sie Signale über einen sehr weiten Frequenzbereich messen. Mit Hilfe einer Integratorschaltung wird das Ausgangssignal proportional zum tatsächlich durch den Leiter fließenden Strom. Dank dieser großen Bandbreite können Rogowski-Spulen nicht nur Standardstromfrequenzen messen, sondern auch Oberschwingungen und schnelle Schaltsignale, die von leistungselektronischen Geräten wie Wechselrichtern, Motorantrieben und Systemen für erneuerbare Energien erzeugt werden.

Auch die Installation spielt eine wichtige Rolle bei der Aufrechterhaltung der Messgenauigkeit. Die Spule muss gleichmäßig um den Leiter herum platziert werden und die Rückleitung sollte dem Spulenpfad folgen, um externe elektromagnetische Störungen zu minimieren. Wenn die Spule nicht richtig positioniert ist oder starke äußere Magnetfelder vorhanden sind, können sich die Messfehler geringfügig erhöhen. Moderne Rogowski-Spulendesigns umfassen jedoch häufig Abschirmungs- und Kompensationstechniken, um diese Effekte zu minimieren.

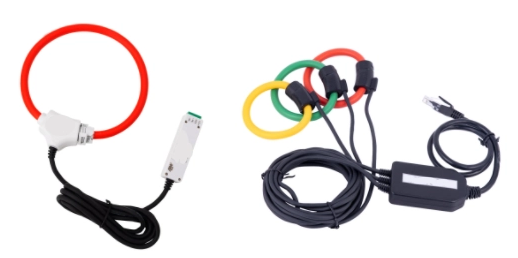

In praktischen Anwendungen werden Rogowski-Spulen häufig als flexible Stromwandler in Stromverteilertafeln, Energieüberwachungssystemen und Netzqualitätsanalysatoren verwendet. Sie sind besonders nützlich bei der Messung großer Sammelschienen oder unregelmäßiger Leiter, bei denen herkömmliche Stromwandler nicht einfach installiert werden können. Ihre leichte Bauweise, ihr hohes Sicherheitsniveau und ihre zuverlässige Genauigkeit machen sie zu einer hervorragenden Lösung für moderne elektrische Messungen.

Insgesamt bietet eine Rogowski-Spule eine hohe Genauigkeit bei der Wechselstrommessung und bietet gleichzeitig Vorteile wie einen großen Messbereich, Immunität gegenüber magnetischer Sättigung und eine hervorragende dynamische Reaktion. Bei richtiger Auslegung und Installation kann es zuverlässige Strommessungen liefern, die den Anforderungen vieler Industrie- und Energiesystemüberwachungsanwendungen gerecht werden.
