Wofür wird eine Rogowski-Spule verwendet?

Eine Rogowski-Spule ist ein flexibler Strommesswandler mit Luftkern, der häufig zur Messung von Wechselstrom (AC), transienten Überspannungen und hochfrequenten Impulsströmen eingesetzt wird. Oft wird er mit einem Integrationsmodul kombiniert, um seinen rohen Differenzspannungsausgang in standardmäßig lesbare Signale umzuwandeln. Im Gegensatz zu herkömmlichen Eisenkern-Stromwandlern (CTs) enthält er kein ferromagnetisches Material, wodurch magnetische Sättigung und Kernverlust vermieden werden, was ihn für moderne Leistungsmess- und Schutzszenarien unverzichtbar macht.

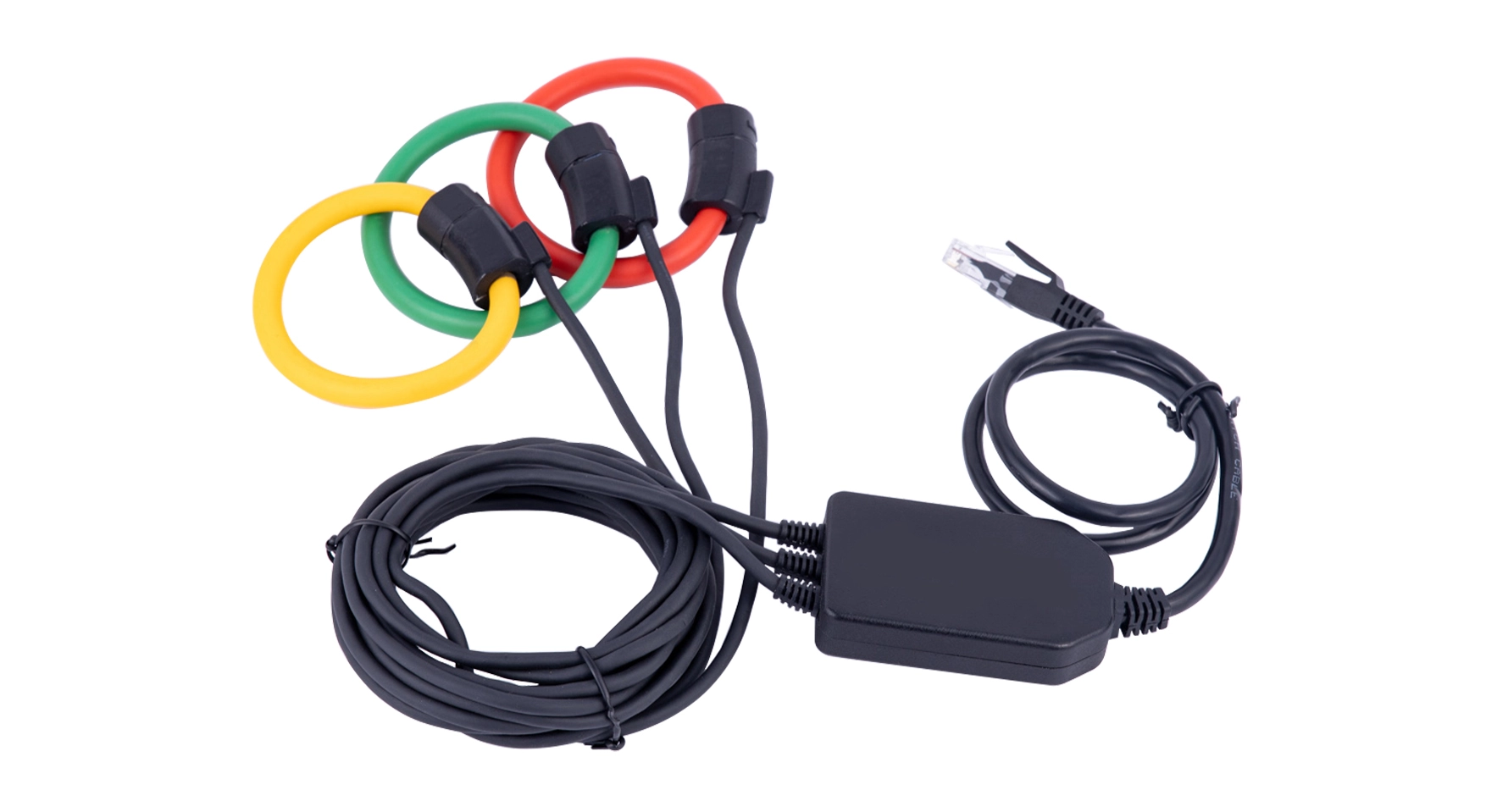

Erstens dient es der Überwachung der Kernstromverteilung in Niederspannungsschaltanlagen wie GGD- und MNS-Schaltschränken. Dreiphasige Rogowski-Spulen mit integrierten Integratoren können ohne Stromausfälle während der Nachrüstung um Sammelschienen gewickelt werden und erfassen den dreiphasigen Laststrom in Echtzeit für die Messung des Energieverbrauchs, die Erkennung von dreiphasigem Ungleichgewicht und die Frühwarnung bei Überlastung. Gewerbliche Gebäude, Rechenzentren und Werkstätten verlassen sich auf diese Sensoren, um Zweigstromdaten für das bedarfsseitige Energiemanagement zu sammeln und Wirkleistung, Blindleistung und Gesamtharmonische Verzerrung zu berechnen, um die Optimierung der Energieeinsparung und die Kostenzuteilung zu unterstützen. Gleichzeitig ermöglicht es die Überwachung der Stromqualität, indem es verzerrte Oberschwingungsströme von Lasten mit variabler Frequenz genau erfasst und Daten an Netzqualitätsanalysatoren weiterleitet, um Flicker- und Wellenformverzerrungsfehler zu identifizieren.

Zweitens sind erneuerbare Energiesysteme ein wichtiges Anwendungsfeld. In Photovoltaik-Kraftwerken klemmt die Spule den dreiphasigen Ausgangsbus von netzgekoppelten Wechselrichtern, um den netzgebundenen Strom zu überwachen, einen Schutz vor Inselbildung zu implementieren und die Effizienz der Stromerzeugung zu verfolgen. Windkraftkonverter und Energiespeicher-PCS nutzen ebenfalls Rogowski-Spulen, um bidirektionale Lade- und Entladeströme zu messen; Sein breiter Frequenzgang passt sich perfekt an die von der Leistungselektronik erzeugten hochfrequenten Schaltströme an und vermeidet Wellenformverzerrungen bei Kurzschluss-Überspannungstests. Bei großen Ladestationsclustern überwachen dreiteilige Rogowski-Sets die gesamten eingehenden Schrankströme, um die Ladelasten auszugleichen und Überstromabschaltungen zu verhindern.

Drittens hängen industrielle Energieanlagen und vorausschauende Wartung stark von diesem Sensor ab. Es misst Eingangs- und Ausgangsströme von Frequenzumrichtern, Mittelfrequenz-Wärmeöfen und Lichtbogenschmelzanlagen, selbst unter extrem großen und schwankenden Strombedingungen. Wartungstechniker analysieren die von Rogowski-Spulen erfassten Oberschwingungen des Motorstroms, um Wicklungsalterung und Lagerschäden vorherzusagen, und verknüpfen die Signale mit SPS- und DCS-Systemen zum automatischen Verriegelungsschutz. In Labors und externen Testinstituten werden Leistungsanalysatoren und Oszilloskope für die Durchführung von Typprüfungen für USV-, SVG- und SiC-Leistungswandler angepasst und eine hochpräzise Wellenformabtastung zur Leistungsüberprüfung bereitgestellt.

Viertens wird es bei der Fehlerdiagnose im Stromnetz und bei Mittelspannungsgeräten eingesetzt. Ringhauptgeräte, Kastentransformatoren und GIS-Schränke nutzen kompakte Rogowski-Spulen zur Fehleraufzeichnung; Ihre Anti-Sättigungsfunktion reproduziert scharfe Kurzschluss-Transientenströme vollständig und hilft so bei der Lokalisierung von Leitungsfehlern. In Spezialbereichen wie der Traktionsstromversorgung im Schienenverkehr und der Prüfung von Blitzimpulsen passt die flexible Spule in enge Installationsräume und erfasst zuverlässig sofortige Impulsströme, die starre Stromwandler nicht messen können.
