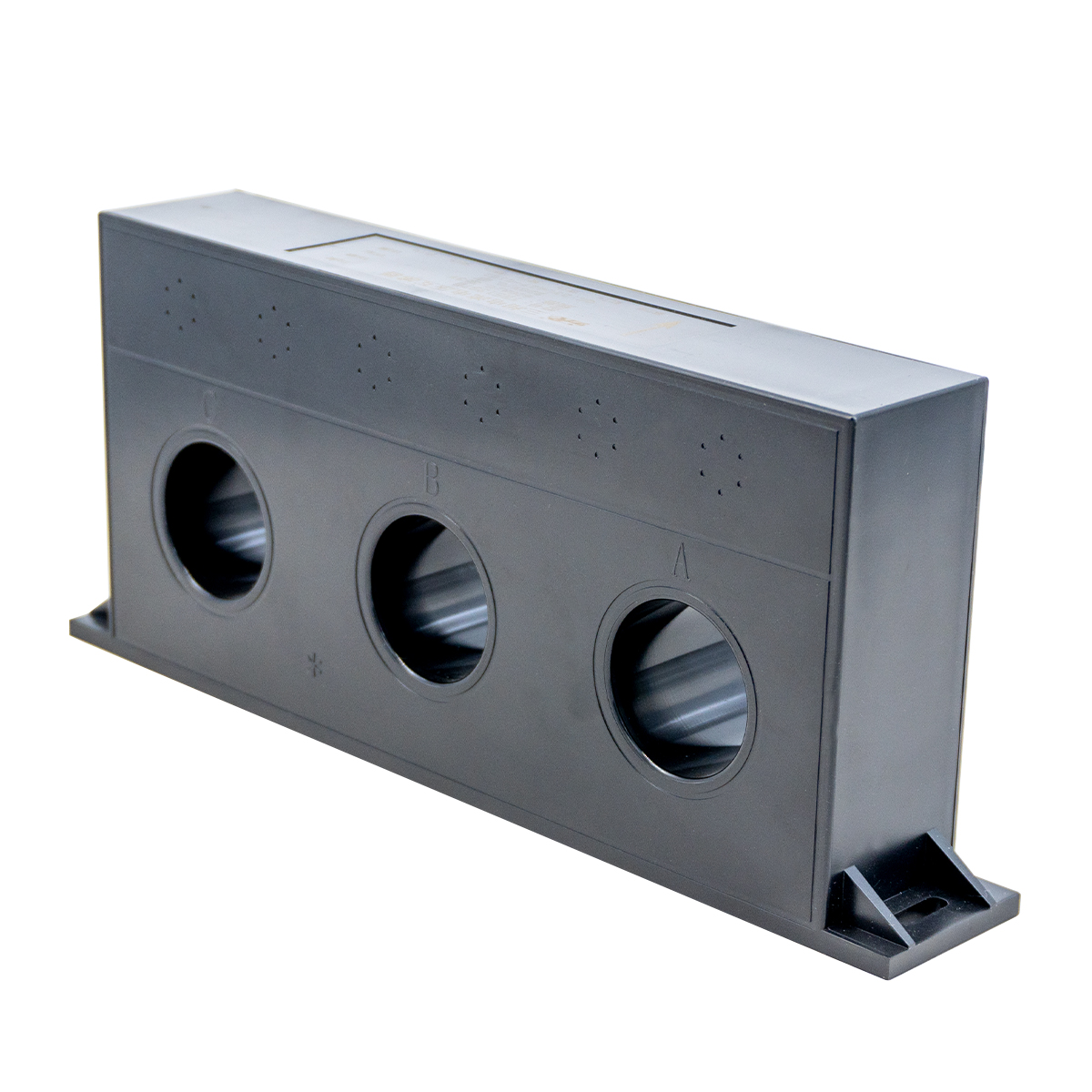

Wie wählt man einen 3-Phasen-Stromwandler für den Motorschutz aus?

Bei der Auswahl eines Stromwandlers ist es wichtig, den richtigen 3-Phasen-Stromwandler für einen wirksamen Schutz des Dreiphasen-Wechselstrommotors Stellen Sie sicher, dass die Eigenschaften des Stromwandlers Ihren Motor- und Relaisanforderungen entsprechen. Die Verwendung des falschen 3-Phasen-Stromwandlers kann dazu führen, dass Ihr System Fehler übersieht oder unerwartet abschaltet. Die richtige Dimensionierung und Installation eines 3-Phasen-Stromtransformators sind entscheidend für den zuverlässigen Schutz von Dreiphasen-Wechselstrommotoren. auszuwählen .

Schutzziele
Sie möchten Ihren Motor vor Schäden schützen. Zu den häufigsten Gefahren zählen Überlastungen, Kurzschlüsse und Erdschlüsse. Ein gutes Schutzsystem erkennt diese Probleme frühzeitig. Anschließend wird der Motor abgeschaltet oder Sie werden darüber informiert. Sie benötigen einen Stromwandler, der mit Ihrem Relais zusammenarbeitet und alle Regeln befolgt.

Ihr Schutzsystem sollte den Industriestandards entsprechen. Diese Standards tragen dazu bei, Fehlalarme und übersehene Probleme zu verhindern. Wenn Sie in Kanada arbeiten, prüfen Sie, ob Ihre Stromwandler von Measurement Canada zugelassen sind. Dies zeigt, dass Ihre Ausrüstung sicher und hochwertig ist.

Auswahl des 3-Phasen-Stromwandlers
Die Auswahl des richtigen 3-Phasen-Stromwandlers ist sehr wichtig. Es trägt zur Sicherheit Ihres Dreiphasen-Wechselstrommotors bei. Um gute Ergebnisse zu erzielen, müssen Sie über einige wichtige Dinge nachdenken. Lassen Sie uns jeden einzelnen Schritt in einfachen Schritten durchgehen.

CT-Verhältnis
Das Verhältnis zeigt, um wie viel der Stromwandler den Hauptstrom senkt. Es macht den Strom kleiner und sicherer. Sie müssen ein Verhältnis wählen, das der Volllaststromstärke Ihres Motors entspricht. Die meisten Motoren benötigen ein Übersetzungsverhältnis, das dem 1,2- oder 1,25-fachen der Volllaststromstärke entspricht. Dadurch wird verhindert, dass der Stromwandler zu voll wird. Außerdem bleibt der Ausgang im sicheren Bereich des Relais. Das richtige Verhältnis auszuwählen ist das erste, was Sie tun sollten.

Genauigkeitsklasse:
Genauigkeit bedeutet, wie nahe der Ausgang am tatsächlichen Strom liegt. Sie sollten sich die Genauigkeitsbewertung auf dem Etikett ansehen. Wählen Sie für den Motorschutz eine Klasse aus, die Ihren Anforderungen entspricht. Wenn Sie sehr genaue Zahlen benötigen, wählen Sie die Genauigkeit der Umsatzklasse. Dadurch erzielen Sie die besten Ergebnisse und steigern die Leistung.

Bürde
Bürde ist der Gesamtwiderstand, den der Stromwandler sieht. Das kommt vom Relais und den Kabeln. Um optimale Ergebnisse zu erzielen, müssen Sie die Belastung unter dem Nennwert halten. Eine zu hohe Belastung kann dazu führen, dass der Stromwandler weniger genau ist.

Die Belastungsbewertung finden Sie im Datenblatt. Verwenden Sie kurze und dicke Drähte, um die Belastung zu verringern. Addieren Sie immer den Widerstand des Relais zum Drahtwiderstand.

CT-Typ
Es gibt verschiedene Arten von Stromwandlern. Am gebräuchlichsten sind Wickel-, Stab- und Rogowski-Spule. Jeder Typ hat seine eigenen Vorzüge.

Gewickelte Stromwandler eignen sich gut für niedrige Stromstärken.
Balkenstromwandler funktionieren bei höheren Strömen und sind sehr genau.
Rogowski-Spulentypen sind flexibel und decken viele Stromstärkebereiche ab. Sie können eine flexible Rogowski-Spule in kleinen Räumen oder für eine einfache Einrichtung verwenden.

Rogowski-Spulen werden nicht voll und funktionieren in vielen Bereichen gut. Sie können sie für kurze Arbeiten oder für längere Zeit verwenden. Viele Ingenieure verwenden flexible Rogowski-Spulen für Upgrades.

Sekundärstrom
Der Sekundärstrom kommt aus dem Stromwandler. Die meisten Systeme verwenden standardmäßig 1A oder 5A. Sie müssen den Sekundärstrom an den Eingang Ihres Relais anpassen. Die Verwendung des falschen Produkts kann zu Fehlern und Leistungseinbußen führen.

1A Sekundärstrom ist gut für lange Drähte. Es hält Verluste gering und die Genauigkeit hoch.
Für kurze Leitungen und ältere Systeme wird ein Sekundärstrom von 5 A verwendet.

Frequenzanpassung
Sie müssen die Frequenz des Stromwandlers an Ihr System anpassen. Die meisten dreiphasigen Wechselstrommotorschutzgeräte verwenden 50 Hz oder 60 Hz. Die Verwendung der falschen Frequenz kann die Genauigkeit beeinträchtigen.

Einige Stromwandler, wie die Rogowski-Spule, funktionieren bei vielen Frequenzen gut. Dadurch eignen sie sich gut für Systeme mit Frequenzumrichtern.

Physische Größe
Sie müssen die Größe des Stromwandlers überprüfen. Stellen Sie sicher, dass es um Ihre Motorkabel oder Stromschienen passt. Manche Panels haben nicht viel Platz. Rogowski-Spulentypen sind flexibel und passen an kleine Stellen.

Relais-Kompatibilität
CT und Relais-Übereinstimmung
Sie müssen sicherstellen, dass Ihre Stromwandler gut mit Ihrem Relais funktionieren. Das Relais liest das Signal vom Stromwandler und nutzt es zum Motorschutz. Wenn Sie die falsche Übereinstimmung auswählen, erkennt Ihr System möglicherweise keine Probleme oder gibt Fehlalarme aus. Überprüfen Sie immer die Eingangswerte des Relais. Anhand dieser Nennwerte erfahren Sie, welche Art von Signal das Relais verarbeiten kann.

Sehen Sie sich den Sekundärstrom Ihres Stromwandlers an. Die meisten Relais akzeptieren entweder 1A oder 5A. Wählen Sie einen Stromwandler, der diesem Wert entspricht. Sie sollten auch das überprüfen

Genauigkeitsanforderungen des Relais. Einige Relais benötigen für eine bessere Überwachung eine hohe Genauigkeit. Verwenden Sie einen Stromwandler mit der richtigen Genauigkeitsklasse, um diese Anforderungen zu erfüllen.

Die
Verkabelung verbindet Ihren Stromwandler mit dem Relais. Eine gute Verkabelung trägt dazu bei, dass Ihr System gut funktioniert und Ihre Überwachung präzise bleibt. Verwenden Sie kurze und dicke Drähte, um den Widerstand zu verringern. Dadurch bleibt das Signal stark und klar.

Sie sollten drei Drähte verwenden, einen für jede Phase. Stellen Sie sicher, dass Sie jedes Kabel an den richtigen Anschluss des Relais anschließen. Beschriften Sie jeden Draht, um Fehler zu vermeiden. Wenn Sie lange Kabel verwenden, überprüfen Sie die Bürdenbewertung. Zu viel Widerstand kann die Genauigkeit beeinträchtigen. Befolgen Sie aus Sicherheitsgründen immer die Verkabelungsstandards. Eine gute Verkabelung hilft Ihnen, Standards einzuhalten und sorgt dafür, dass Ihr System zuverlässig bleibt. Testen Sie Ihre Verkabelung, bevor Sie mit der Überwachung Ihres Motors beginnen. Dieser Schritt hilft Ihnen, Probleme frühzeitig zu erkennen.

Häufige Fehler
Wenn Sie einen 3-Phasen-Stromtransformator für den Motorschutz wählen, können Sie einige häufige Fehler machen. Wenn Sie diese Fehler kennen, können Sie Probleme vermeiden und Ihr System schützen.

Falsche Stromwandlergröße
Möglicherweise wählen Sie einen Stromwandler mit dem falschen Verhältnis. Wenn Sie ein zu hohes Verhältnis wählen, erkennt Ihr Relais möglicherweise kleine Fehler nicht. Wenn Sie ein zu niedriges Übersetzungsverhältnis wählen, kann es zu einer Überlastung des Transformators kommen. Überprüfen Sie immer den Volllaststrom Ihres Motors und wählen Sie ein Verhältnis, das Ihren Anforderungen entspricht. Die meisten Experten empfehlen die Verwendung eines Verhältnisses, das dem 1,2- oder 1,25-fachen der Volllaststromstärke entspricht. Diese Methode gibt Ihnen einen Sicherheitsspielraum und trägt dazu bei, dass Ihr Relais gut funktioniert.

Installationsfehler
Sie müssen den Stromwandler mit der richtigen Ausrichtung zu den Primärleitern installieren. Wenn Sie dies nicht tun, können die Messwerte falsch sein. Befolgen Sie immer den Schaltplan und überprüfen Sie Ihre Arbeit. Lose Drähte oder schlechte Verbindungen können Fehler verursachen. Verwenden Sie die richtigen Werkzeuge und testen Sie Ihr Setup, bevor Sie den Motor starten.
