Lv-Stromwandler

Niederspannungs-Stromwandler (NS-Stromwandler) sind grundlegende Messwandler, die für Wechselstromnetze mit Nennspannungen unter 1000 V, vorwiegend 0,66 kV- und 0,72 kV-Verteilungsnetze, konzipiert sind. Sie arbeiten nach dem elektromagnetischen Induktionsprinzip von Faraday und wandeln große primäre Lastströme in standardisierte niedrige Sekundärströme (1 A oder 5 A) um, um sichere Messungen, Energiemessungen und Schaltkreisschutz zu ermöglichen, und bilden eine unersetzliche Verbindung zwischen Hochstrom-Sammelschienen/-Kabeln und empfindlichen elektrischen Instrumenten.

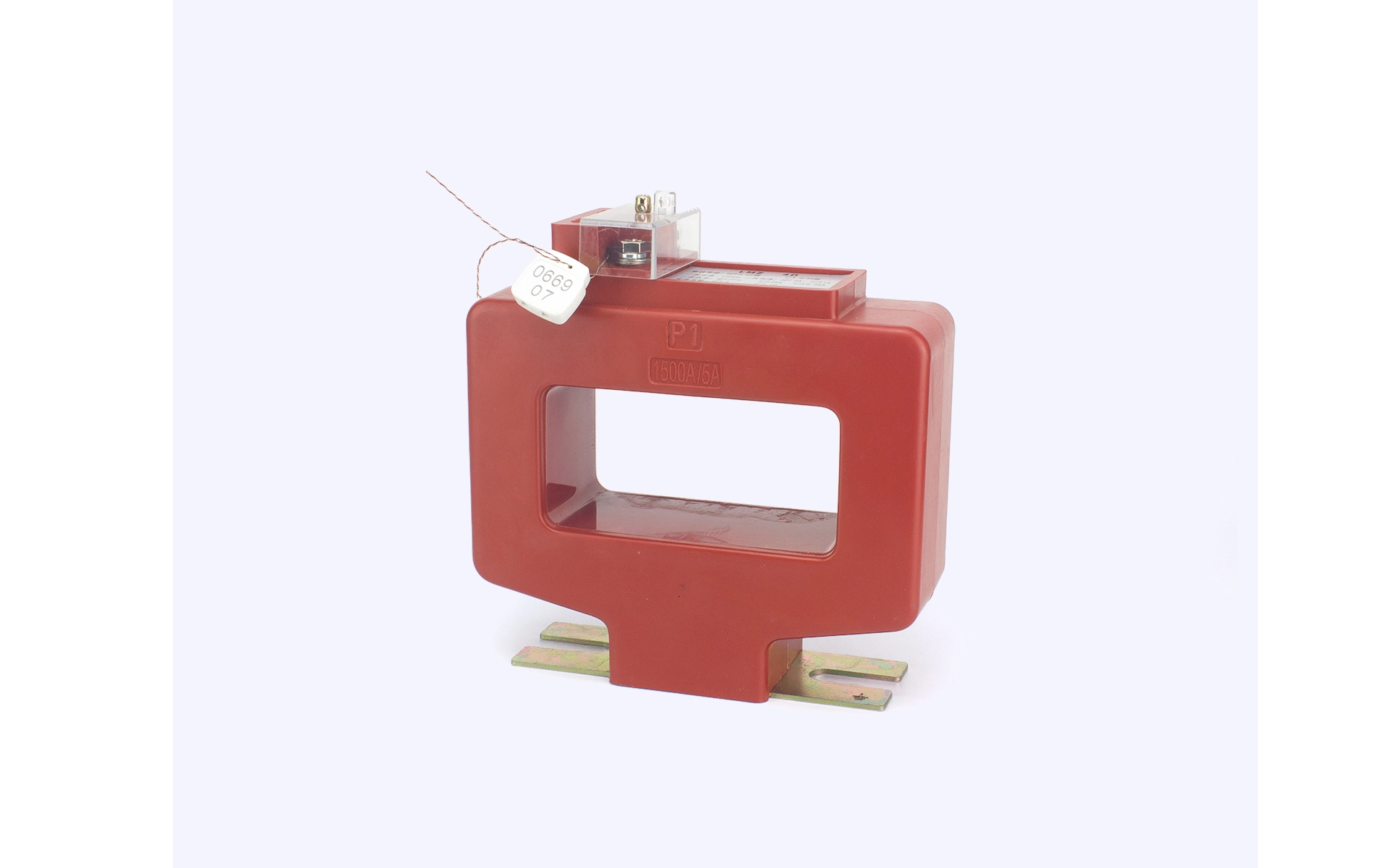

Strukturell besteht ein typischer NS-Stromtransformator aus einem Magnetkern mit hoher Permeabilität, einem Primärleiter, der durch das Kernfenster verläuft, und Sekundärwicklungen mit mehreren Windungen, die mit einer flammhemmenden ABS- oder Gießharzisolierung gekapselt sind. Wenn wechselnder Primärstrom fließt, erzeugt er einen magnetischen Wechselfluss im Inneren des Kerns, der einen proportionalen Sekundärstrom induziert, der der Regel des umgekehrten Windungsverhältnisses folgt: I₁/I₂ = N₂/N₁. Die Hersteller bieten zwei gängige Ausführungen an: Stromwandler in Fensterbauweise für die dauerhafte Installation und Stromwandler mit geteiltem Kern, die eine stromführende Verkabelung ohne Trennung des Stromkreises ermöglichen und so Nachrüstungsprojekte für den Betrieb von Schaltanlagen erheblich vereinfachen.

Die Genauigkeitsklassifizierung definiert die Leistung von Niederspannungs-Stromwandlern gemäß den Normen IEC 61869 und reicht von ultrapräzisen 0,2 S und 0,5 S für Stromabrechnungszähler bis hin zu Klasse 1 und Klasse 3 für die allgemeine industrielle Überwachung. Auf die Messung ausgerichtete NS-Stromwandler sorgen für minimale Verhältnis- und Phasenfehler unter Nennlast, während Stromwandler mit Schutzart über Antisättigungskerne verfügen, um schwere Kurzschlussfehlerströme für Überstrom- und Erdschlussrelais genau zu erfassen. Eine wichtige Sicherheitsregel regelt den Betrieb: Sekundärkreise dürfen niemals geöffnet werden, da ein offener Regelkreis tödliche Hochspannung induziert, die Geräte beschädigt und Techniker gefährdet; Alle Sekundärklemmen müssen während der Inbetriebnahme zuverlässig geerdet werden.

LV-CTs liefern drei zentrale industrielle Werte. Erstens trennt die elektrische Isolierung Hochstrom-Primärkreise von Niederspannungsmessgeräten und eliminiert so die Gefahr eines direkten Kontakts für das Wartungspersonal. Zweitens vereinheitlichen standardisierte Sekundärausgänge die Hardwarekompatibilität mit Amperemetern, Netzqualitätsanalysatoren, SCADA-Systemen und Energiemanagementplattformen und unterstützen die digitale Überwachung intelligenter Netze. Drittens widersteht die robuste thermische und dynamische Stabilität Kurzschlussstößen von bis zu mehreren zehn Kiloampere und verlängert die Lebensdauer auf über 20 Jahre bei minimalem Leistungsverlust.
