Nullsystem-Stromwandler-Leitfaden für Erdschlusssicherheit

In modernen elektrischen Systemen ist die Gewährleistung der Sicherheit gegen Erdschlüsse von größter Bedeutung, und der Nullstromtransformator (ZCT) ist eine entscheidende Komponente bei diesem Schutz. Dieses Spezialgerät, auch bekannt als Nullsystem-Stromwandler, Z-Stromwandler, Erdschluss-Stromwandler oder Erdschluss-Stromwandler, ist darauf ausgelegt, unsymmetrische Ströme zu erkennen, die auf gefährliche Erdschlüsse hinweisen, und so Personal, Ausrüstung und Infrastruktur vor katastrophalen Schäden zu schützen.

Ein Nullstromtransformator arbeitet nach dem Prinzip der Vektorstromsummierung, einem grundlegenden Konzept zur Erdschlusserkennung. In einem ausgeglichenen dreiphasigen elektrischen System ist die Summe der Ströme in allen drei Phasen gleich Null, was bedeutet, dass kein Nettostrom durch die Erde fließt. Wenn jedoch ein Erdschluss auftritt – beispielsweise ein Isolationsfehler, ein unbeabsichtigter Kontakt mit der Erde oder eine Gerätestörung – wird das Systemgleichgewicht gestört, wodurch ein Nullstrom entsteht, der durch den Erdungspfad fließt.

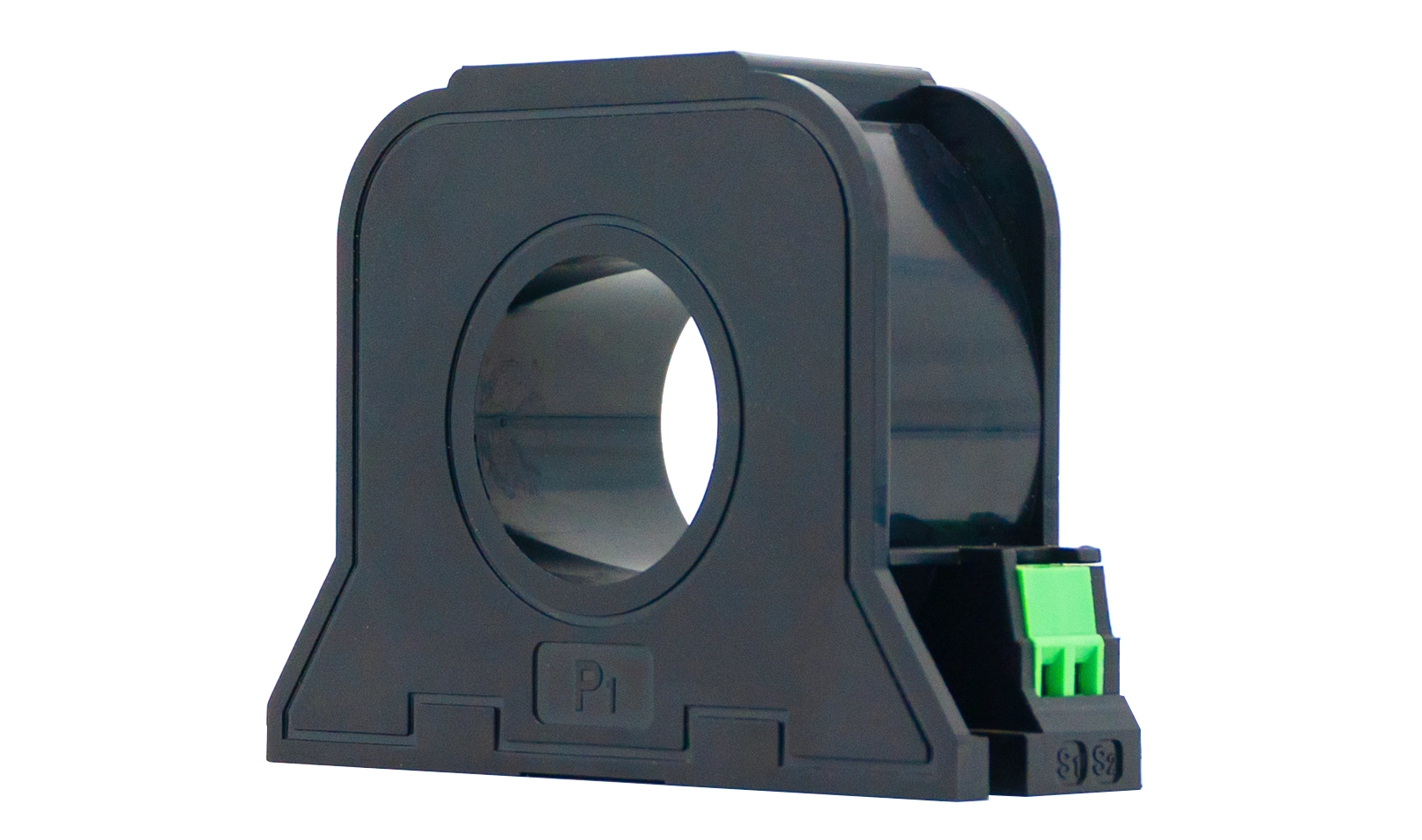

Der Nullsystem-Stromwandler (ZCT) besteht typischerweise aus einem Ringkern, durch den alle drei Phasenleiter verlaufen, und einer Sekundärspule, die an Schutzrelais angeschlossen ist. Im Gegensatz zu herkömmlichen Stromwandlern, die einzelne Phasenströme messen, überwacht der Nullstromwandler die Gesamtsumme der drei Phasenströme. Wenn ein Erdschluss einen Nullstrom erzeugt, induziert der Kern ein entsprechendes Signal in der Sekundärspule, das Schutzvorrichtungen wie Leistungsschalter oder Alarme auslöst, um den fehlerhaften Stromkreis umgehend zu isolieren.

Der Erdschlussstromwandler, auch Erdschlussstromwandler genannt, ist für die Erkennung selbst minimaler Leckströme, die oft nur wenige Milliampere betragen, unerlässlich und daher in Hochspannungsumspannwerken, Industrieanlagen, Gewerbegebäuden und Wohnkomplexen unverzichtbar. Die hohe Empfindlichkeit des Z-Stromwandlers stellt sicher, dass selbst kleine Erdschlüsse erkannt werden, bevor sie zu elektrischen Bränden, Geräteschäden oder Stromschlägen eskalieren.
