Praktikabilität und Bedienbarkeit von wasserdichten Stromwandlern für den Außenbereich

Autor: Dr. Michael T. Warren, Ph.D., Senior Electrical Engineer und Power Systems Specialist
Qualifikation: Ph.D. in elektrischer Energietechnik, mehr als 15 Jahre Erfahrung in Messsystemen für Versorgungsnetze, veröffentlichte Forscher im Bereich Energieinstrumentierung und -überwachung.

Einführung

Wasserdichte Stromwandler (CTs) für den Außenbereich sind wesentliche Komponenten moderner Stromverteilungs- und Industrieüberwachungssysteme. Diese Geräte sind für zuverlässige Leistung in rauen Umgebungen konzipiert und wandeln hohe Primärströme in standardisierte, messbare Sekundärströme um, während sie gleichzeitig den Umweltschutz und die langfristige Betriebsstabilität gewährleisten. Ihre Praktikabilität und Bedienbarkeit haben sie weltweit in Versorgungsnetzen, Anlagen für erneuerbare Energien und intelligenten Überwachungsinfrastrukturen unverzichtbar gemacht.

Was ist ein Stromwandler und warum ist wasserdichtes Design für den Außenbereich wichtig?

Ein Stromwandler (CT) ist ein elektromagnetisches Instrument, das großen Wechselstrom (AC) auf einen niedrigeren, standardisierten Strom (typischerweise 5 A oder 1 A) umwandelt, der für Messgeräte, Schutzrelais und Datenerfassungssysteme geeignet ist. Durch die Bereitstellung einer sicheren elektrischen Isolierung und präzisen Proportionalmessung sind Stromwandler das Rückgrat der Strommessung in Energiesystemen.

Wasserdichte CTs für den Außenbereich wurden speziell entwickelt, um Feuchtigkeit, Staub, UV-Strahlung und extremen Temperaturen zu widerstehen. Eine IP67- oder IP65-Einstufung bedeutet beispielsweise, dass das Gerät kurzzeitigem Eintauchen in Wasser standhält und vollständig vor dem Eindringen von Staub geschützt ist – eine Notwendigkeit bei der Installation an Strommasten, Schaltanlagen im Freien oder in Bereichen für erneuerbare Energien.

Wichtige praktische Vorteile

1. Umweltverträglichkeit und Langlebigkeit

Outdoor-CTs mit IP-Schutzart (z. B. IP67 ) bieten garantierten Schutz vor Regen, Feuchtigkeit und Staub – entscheidend für Installationen, die den Elementen ausgesetzt sind. Die mit Epoxidharz gefüllten Kerne und UV-stabilen Thermoplaste erhöhen die Lebensdauer und verringern den Wartungsaufwand, insbesondere in Gebieten mit häufigen Wetterwechseln.

2. Flexible Installation

Viele Outdoor-CTs (insbesondere Split-Core-Designs) ermöglichen die Installation ohne Betriebsunterbrechung . Dies bedeutet, dass Techniker den Stromwandler ohne Stromabschaltung um vorhandene Leiter herum anbringen können, wodurch Betriebsausfallzeiten und Sicherheitsrisiken erheblich reduziert werden.

3. Breite Anwendbarkeit in der gesamten Energieinfrastruktur

Diese CTs werden verwendet in:

• Stromüberwachung der Strommasten

• Messung des Außenverteilertransformators

• Schutz- und Sicherheitssysteme in Umspannwerken

• Erneuerbare Energieanlagen wie Solar- und Windparks

• Intelligente Netze und IoT-fähige Überwachungseinrichtungen

Dieses breite Sortiment erhöht ihren praktischen Wert für viele Branchen.

Bedienbarkeit – einfach und dennoch robust

Wasserdichte CTs für den Außenbereich kombinieren hohe Genauigkeitsklassen (0,5–1,0) mit robustem mechanischem Design. Typische Merkmale sind:

• Standardisierte Sekundärausgänge (1 A oder 5 A) für universelle Kompatibilität.

• Robuste, versiegelte Kerne, die die Präzision bei Feuchtigkeit oder Untertauchen gewährleisten.

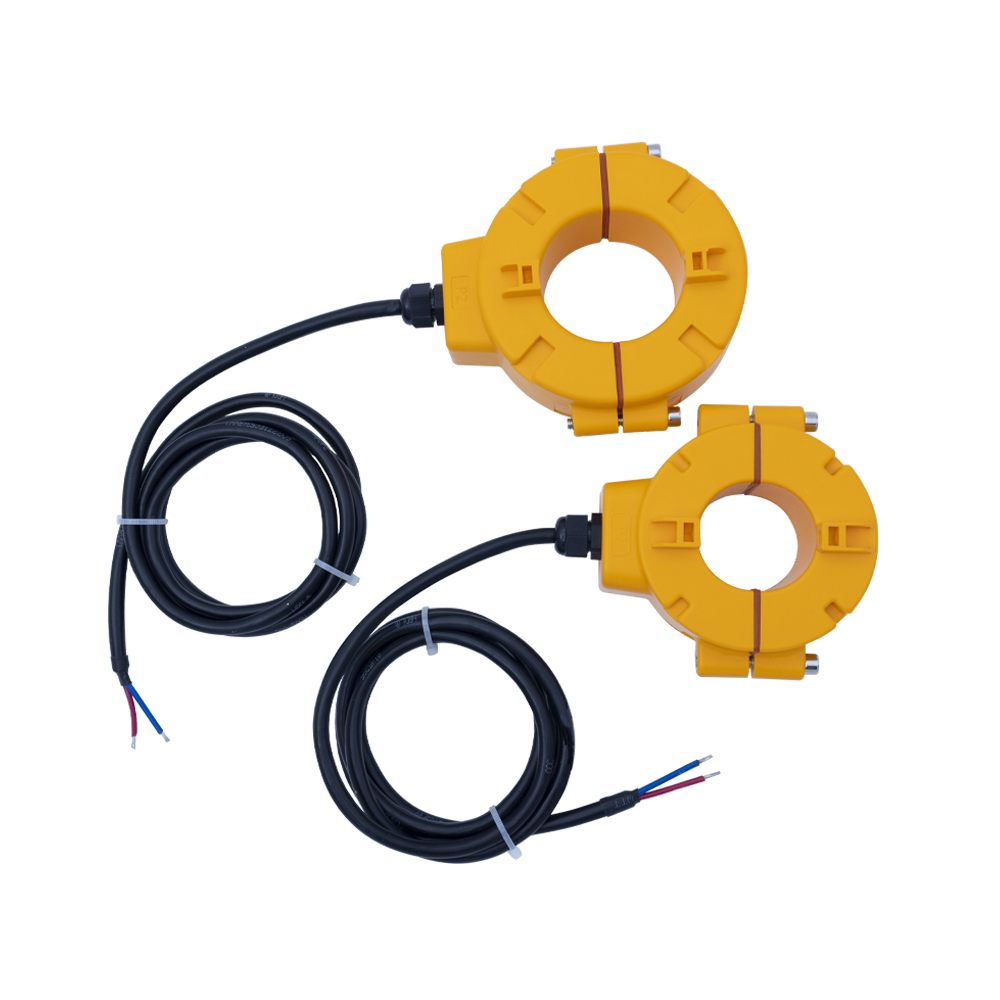

• Split-Core-Modelle, die die Installation ohne Abtrennen der Primärleiter erleichtern.

Darstellung von Textdaten (vereinfacht):

Tabelle: Typische Nennwerte und Betriebsfaktoren für wasserdichte CTs für den Außenbereich.

Maßgebliche Meinung

„Bei der Stromüberwachung im Freien sind wasserdichte CTs nicht nur Geräte – sie sind Daten-Gateways, die zuverlässige Messungen unter Umweltbelastungen gewährleisten. Ihre Widerstandsfähigkeit wirkt sich direkt auf die Netzsicherheit, die Energiebuchhaltung und die Reaktionsfähigkeit des Systems aus.“
– Prof. Alan R. Jennings, IEEE Senior Member und Experte für Leistungsmessung

Diese Expertenmeinung steht im Einklang mit Industriestandards wie IEC 61869-2 und IEEE C57.13 , die Design- und Leistungskriterien für CTs leiten, die in geschäftskritischen Anwendungen eingesetzt werden.

Kundenbeispiel: Industrielle Netzüberwachung

Fall: Implementierung eines industriellen Cloud-Systems in Vietnam

In einer Industrieanlage in Vietnam wurden Stromtransformatoren mit geteiltem Kern für den Außenbereich eingesetzt, um die dreiphasigen Ströme zu messen, die zu Produktionslinien fließen. Die Split-Core-Stromwandler ermöglichten eine kontinuierliche Überwachung, ohne die Kupfer-Sammelschienen zu trennen, wodurch die Installationszeit erheblich verkürzt und Stromunterbrechungen während der Einrichtung vermieden wurden. Die erfassten Ströme wurden in eine cloudbasierte Überwachungslösung integriert, die eine Echtzeit-Sichtbarkeit des Stromverbrauchs im gesamten Werk ermöglicht.

Höhepunkte der Ergebnisse:

• Reduzierte Installationszeit: Kein Abschalten der Stromversorgung erforderlich.

• Verbesserte Datenqualität: Kontinuierliche Stromüberwachung für jede Phase.

• Kosteneinsparungen: Geringere Arbeits- und Ausfallkosten.

Abschluss

Wasserdichte Stromwandler für den Außenbereich bieten äußerst praktische, bedienbare und zuverlässige Leistung für eine Vielzahl elektrischer Überwachungsanwendungen im Außenbereich. Mit robustem Umweltschutz, flexibler Installation, standardisierten Ausgangssignalen und Einhaltung internationaler Standards sind sie strategische Vermögenswerte in modernen Energiesystemen – von Versorgungsnetzen über Industrienetzwerke bis hin zu Anlagen für erneuerbare Energien.

FAQ – Wasserdichte Stromwandler für den Außenbereich

1. Was ist der Unterschied zwischen einem wasserdichten Stromwandler für den Innen- und Außenbereich?

Der Hauptunterschied liegt im Umweltschutz. Wasserdichte Stromwandler für den Außenbereich sind mit versiegelten Gehäusen, UV-beständigen Materialien und hohen IP-Schutzarten (typischerweise IP65 oder IP67) ausgestattet, um Regen, Feuchtigkeit, Staub und Temperaturschwankungen standzuhalten. Innenraum-CTs verfügen im Allgemeinen nicht über dieses Maß an Umweltabdichtung und sind für kontrollierte Umgebungen wie Schalttafeln oder Schaltschränke gedacht.

2. Können wasserdichte Stromwandler für den Außenbereich installiert werden, ohne dass die Stromversorgung unterbrochen wird?

Ja, viele Outdoor-CTs – insbesondere Split-Core-Modelle – sind für die Live-Installation konzipiert. Dadurch können Techniker den Transformator um einen vorhandenen Leiter klemmen, ohne den Stromkreis zu trennen. Dadurch werden Ausfallzeiten, Arbeitskosten und Betriebsunterbrechungen in Industrie- oder Versorgungsumgebungen erheblich reduziert.

3. Wie genau sind wasserdichte CTs für den Außenbereich?

Wasserdichte CTs für den Außenbereich entsprechen in der Regel den Normen IEC 61869-2 oder IEEE C57.13 und bieten üblicherweise Genauigkeitsklassen von 0,5 oder 1,0. Hochpräzise Modelle können je nach Anwendungsanforderungen eine noch bessere Leistung erzielen. Für die Aufrechterhaltung der Messgenauigkeit sind eine ordnungsgemäße Installation und eine korrekte Bürdenanpassung unerlässlich.
