Was ist der Unterschied zwischen einem Transformator und einem Stromwandler?

Ein Transformator und ein Stromwandler (CT) sind elektrische Geräte, die auf dem Prinzip der elektromagnetischen Induktion basieren. Sie übertragen elektrische Energie oder elektrische Signale durch ein Magnetfeld von einem Stromkreis zum anderen. Obwohl sie einen ähnlichen Aufbau haben, unterscheiden sich ihre Zwecke, Designs und Anwendungen.

Ein Transformator ist ein allgemeines elektrisches Gerät, mit dem der Spannungspegel von Wechselstrom (AC) geändert wird. Er kann die Spannung erhöhen (Aufwärtstransformator) oder verringern (Abwärtstransformator), während die Frequenz unverändert bleibt. Transformatoren werden häufig in der Energieerzeugung, -übertragung, -verteilung und in industriellen elektrischen Systemen eingesetzt. Ihr Hauptzweck besteht darin, elektrische Energie effizient zwischen Stromkreisen zu übertragen und geeignete Spannungsniveaus für verschiedene Anwendungen bereitzustellen.

Ein typischer Transformator besteht aus einer Primärwicklung, einer Sekundärwicklung und einem Magnetkern. Wenn an die Primärwicklung Wechselspannung angelegt wird, entsteht im Kern ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert eine Spannung in der Sekundärwicklung. Das Spannungsverhältnis zwischen Primär- und Sekundärseite hängt von der Anzahl der Windungen in jeder Wicklung ab. Transformatoren sind für hohe Leistungen ausgelegt und werden normalerweise direkt an Stromkreise angeschlossen.

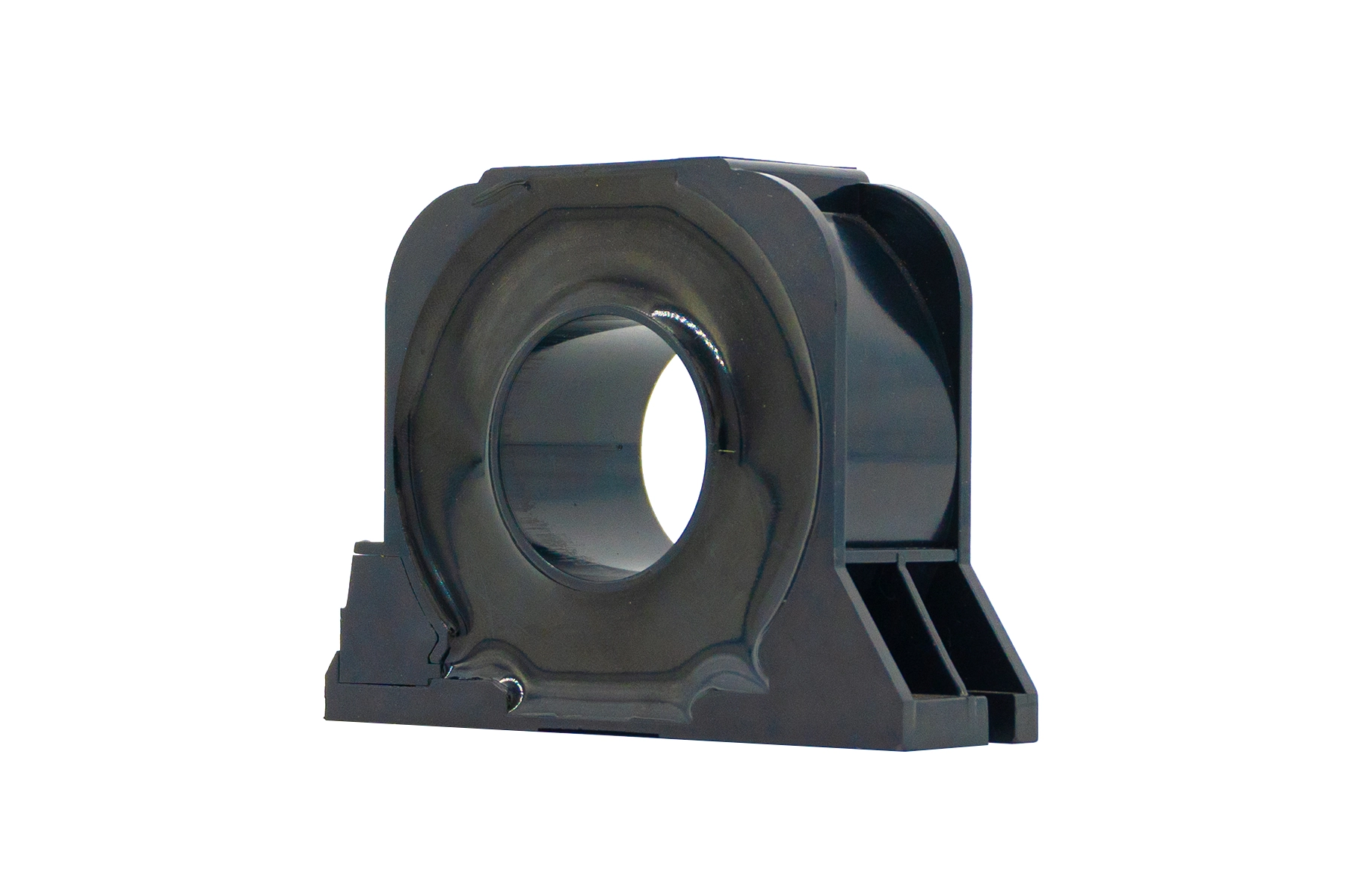

Ein Stromwandler (CT) ist ein spezieller Transformatortyp, der speziell für die Messung elektrischen Stroms entwickelt wurde. Anstatt hauptsächlich die Spannungspegel zu ändern, reduziert ein Stromwandler einen hohen Strom in einem Stromnetz in einen kleineren, standardisierten Stromausgang, der von Instrumenten wie Amperemetern, Energiemessgeräten, Schutzrelais und Überwachungssystemen sicher gemessen werden kann.

Der Hauptunterschied zwischen einem Transformator und einem Stromwandler ist sein Zweck. Ein Transformator überträgt elektrische Energie und ändert Spannungsniveaus, während ein Stromwandler große Ströme in messbare Werte zur Überwachung und zum Schutz umwandelt. Beispielsweise kann ein Leistungstransformator eine Übertragungsspannung von 110 kV in eine Verteilungsspannung von 10 kV umwandeln, während ein Stromtransformator einen Leitungsstrom von 1000 A in ein Ausgangssignal von 5 A oder 1 A für ein Messgerät umwandeln kann.

Ein weiterer wichtiger Unterschied ist die Verbindungsmethode. Ein normaler Transformator verfügt über Primär- und Sekundärwicklungen, die zur Energieübertragung an Stromkreise angeschlossen sind. Die Primärwicklung eines Stromtransformators ist normalerweise in Reihe mit der Stromleitung geschaltet, sodass der Laststrom durch sie fließen kann. Die Sekundärseite wird an Mess- oder Schutzgeräte angeschlossen. Da die Sekundärseite des Stromwandlers Strom erzeugt, sollte sie niemals offen gelassen werden, während die Primärseite unter Spannung steht, da sonst gefährliche Hochspannung erzeugt werden kann.

Auch die Gestaltung der Wicklungen ist unterschiedlich. Leistungstransformatoren haben normalerweise viele Windungen sowohl an der Primär- als auch an der Sekundärwicklung, um die erforderliche Spannungstransformation zu erreichen. Im Gegensatz dazu hat ein Stromwandler auf der Primärseite oft nur eine oder wenige Windungen, während die Sekundärseite viele Windungen aufweist. Durch dieses Design kann der Stromwandler große Ströme auf ein niedrigeres Niveau reduzieren und gleichzeitig eine genaue Messung gewährleisten.

Genauigkeit ist ein weiterer wichtiger Unterschied. Bei Leistungstransformatoren liegt der Schwerpunkt hauptsächlich auf Effizienz und Leistungsübertragungsfähigkeit, während bei Stromtransformatoren eine hohe Messgenauigkeit erforderlich ist. Stromwandler werden je nach Anwendungsanforderungen nach Genauigkeitsklassen wie Klasse 0,5, Klasse 0,2 oder Schutzklassen wie 5P und 10P klassifiziert.

In praktischen Anwendungen werden Transformatoren in Stromversorgungen, Umspannwerken, Industrieanlagen und Stromnetzen eingesetzt. Stromwandler werden häufig in der elektrischen Messung, in intelligenten Netzen, in Systemen für erneuerbare Energien, in der industriellen Automatisierung und in Schutzsystemen eingesetzt. Sie ermöglichen Ingenieuren die Überwachung des elektrischen Stroms, ohne empfindliche Geräte direkt an Hochstromkreise anzuschließen.

Zusammenfassend lässt sich sagen, dass sowohl Transformatoren als auch Stromwandler elektromagnetische Induktion nutzen, sie erfüllen jedoch unterschiedliche Aufgaben. Ein Transformator dient hauptsächlich zur Spannungsumwandlung und Stromübertragung, während ein Stromwandler zur Strommessung und zum elektrischen Schutz dient. Transformatoren übernehmen die Energieübertragung, während Stromwandler sichere und genaue Strominformationen für Überwachungs- und Steuerungssysteme liefern.
