Was ist der dreiphasige Stromwandler?

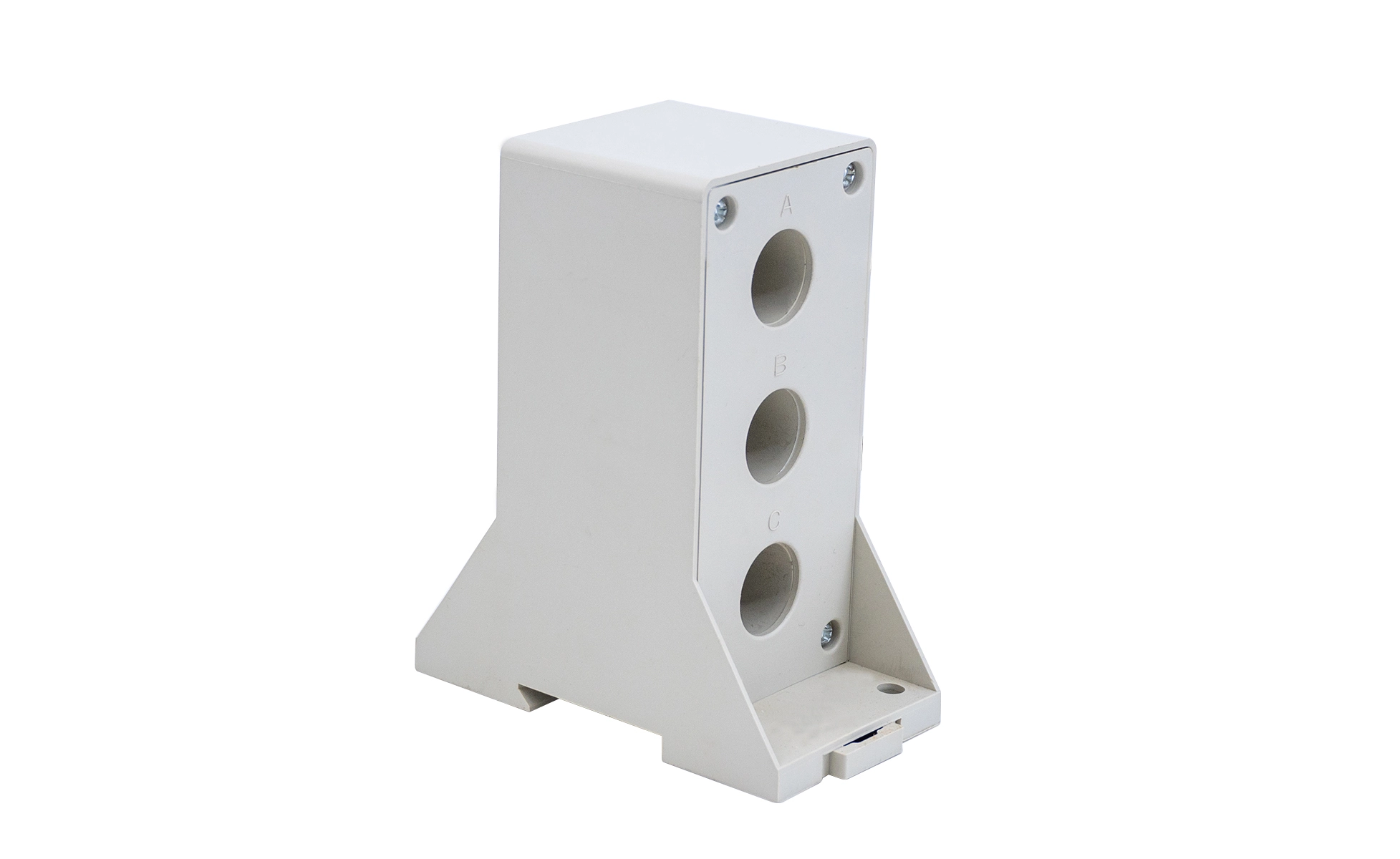

Ein Dreiphasen-Stromwandler (Dreiphasen-CT) ist ein elektrisches Messgerät zur genauen Messung des in dreiphasigen Stromsystemen fließenden Stroms. Dabei handelt es sich um einen speziellen Stromwandlertyp, der über mehrere Primär- und Sekundärwicklungen verfügt und so den Strom von drei separaten Phasen in einem Stromkreis überwachen kann. Dreiphasen-Stromwandler werden häufig in industriellen Stromversorgungssystemen, Umspannwerken, Energiemanagementsystemen und Energieüberwachungsanwendungen eingesetzt, bei denen eine genaue Messung und der Schutz dreiphasiger elektrischer Geräte erforderlich sind.

Die Hauptfunktion eines Dreiphasen-Stromwandlers besteht darin, hohe elektrische Ströme in Stromleitungen auf einen niedrigeren, standardisierten Strompegel zu reduzieren, der von Instrumenten wie Energiezählern, Schutzrelais, digitalen Einbaumessgeräten und Überwachungssystemen sicher gemessen werden kann. In den meisten Anwendungen ist die Primärseite des Stromwandlers in Reihe mit dem Hochstromleiter geschaltet, während die Sekundärseite ein kleineres proportionales Stromsignal ausgibt, üblicherweise 5 A oder 1 A. Dadurch können Messgeräte große Ströme überwachen, ohne direkt an Hochleistungsstromkreise angeschlossen zu sein.

Das Funktionsprinzip eines Dreiphasen-Stromwandlers basiert auf elektromagnetischer Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er im Transformatorkern ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert einen proportionalen Strom in der Sekundärwicklung. Da das Stromverhältnis zwischen Primär- und Sekundärwicklung durch die Transformatorkonstruktion festgelegt ist, kann der tatsächliche Strom im Stromnetz anhand des sekundären Ausgangssignals genau berechnet werden.

Ein typischer Dreiphasen-Stromwandler besteht aus drei unabhängigen Stromwandlereinheiten, die in einem einzigen Gehäuse integriert sind. Jede Phase verfügt über einen eigenen Magnetkern und eine eigene Wicklungsstruktur, um den Strom des entsprechenden Leiters zu messen. Das dreiphasige Design bietet eine kompakte Lösung für die Überwachung von dreiphasigen Wechselstromsystemen, reduziert den Installationsraum und vereinfacht die Verkabelung im Vergleich zur Verwendung von drei separaten einphasigen Stromwandlern.

Dreiphasen-Stromwandler sind in verschiedenen Ausführungen erhältlich, darunter Standard-Stromwandler mit geformtem Gehäuse, Stromwandler mit geteiltem Kern, Stromwandler vom Sammelschienentyp und Stromwandler mit hochpräziser Messung. Je nach Installationsanforderungen, Nennstrom, Genauigkeitsgrad und Anwendungsumgebung werden unterschiedliche Designs ausgewählt. Dreiphasen-Stromwandler mit geteiltem Kern werden beispielsweise häufig bei Nachrüstungsprojekten verwendet, da sie installiert werden können, ohne dass vorhandene Kabel getrennt werden müssen, während hochpräzise Stromwandler für die Energiemessung und Überwachung der Stromqualität bevorzugt werden.

Genauigkeit ist ein wichtiger Leistungsfaktor eines Dreiphasen-Stromwandlers. Abhängig von der Anwendung können Stromwandler unterschiedliche Genauigkeitsklassen haben, z. B. Klasse 0,5, Klasse 0,2 oder Klasse 0,1 für präzise Energiemessungen, während Schutz-Stromwandler mit unterschiedlichen Eigenschaften ausgestattet sind, um einen zuverlässigen Betrieb bei Fehlerbedingungen zu gewährleisten. Die Auswahl der richtigen Genauigkeitsklasse trägt zur Verbesserung der Messzuverlässigkeit und Systemsicherheit bei.

Dreiphasen-Stromwandler spielen in modernen elektrischen Systemen eine wesentliche Rolle. Sie werden häufig in der industriellen Automatisierung, in Systemen für erneuerbare Energien, in intelligenten Netzen, in Gewerbegebäuden, in Ladestationen für Elektrofahrzeuge und in Produktionsanlagen eingesetzt. Durch die Bereitstellung einer genauen Strommessung und elektrischen Isolierung tragen sie zur Verbesserung der Energieeffizienz bei, unterstützen den Geräteschutz und ermöglichen eine Echtzeitüberwachung der Stromversorgung.

Zusammenfassend ist ein Dreiphasen-Stromwandler eine Schlüsselkomponente zur Messung und Überwachung von Strömen in dreiphasigen Stromnetzen. Mit Vorteilen wie hoher Genauigkeit, elektrischer Isolierung, kompaktem Design und zuverlässiger Leistung bietet es eine effektive Lösung für Leistungsmessung, Schutz und Energiemanagement in modernen elektrischen Anwendungen.
